10000A 18V 定制型硬质阳极氧化整流器
📐 稳压稳流 ≤ ±0.2% | 纹波 ≤ 1%
📦 水冷/风冷 IP54 密闭防酸机柜
技术规格与标准参数矩阵 (18V 10000A 硬质阳极氧化定制版)
*工业级高可靠性重载硬质氧化硬件平台，专为严苛的 24/7 连续全负荷铝合金耐磨硬膜电解处理作业打造。
| 技术参数项 | 标准工业规格 | 工程定制扩展与合规标准 |
|---|---|---|
| 额定直流输出功率 | 180 kW 连续重载额定输出 | 高功率密度结构，支持多柜 N+X 模块化并机扩展至超大槽位 |
| 额定直流输出电压 | 0 — 18 伏特充裕直流头程 | 恒流 (CC) / 恒压 (CV) 自动平滑无缝切换，带双向限压限流保护 |
| 额定直流输出电流 | 0 — 10000 安培 (连续无级可调) | 全量程高分辨率步进调节，适配大面积铝件群与长挂件电解氧化 |
| 稳态控制精度 | ≤ ±0.2% 全量程校准 | 数字闭环动态补偿算法，消除低温槽液导电率及母排接触阻抗波动 |
| 输出直流纹波系数 | ≤ 1% RMS (全功率输出范围) | 纯净低通多级 LC 滤波网络，有效杜绝微区放电打火与膜层局部发粉 |
| 软启动与阶梯控制 | 多段电压/电流线性斜坡可编程 | 0 — 120 秒线性爬升可调，防止工件入槽初期的瞬态过冲大电流烧损 |
| 国际认证标准 | CE 符合性认证 | 完全符合欧盟 LVD (2014/35/EU) 与 EMC (2014/30/EU) 工业标准 |
| 交流输入主电源 | 三相 AC 380V/415V/480V ±10%, 50Hz/60Hz | 通用工业电网输入，标配内置工业级防雷击与特重载电涌保护回路 |
| 散热架构与环境防护 | 密闭纯水水冷 (循环换热) / 独立隔离风冷 | IP54 密封隔离机柜，主控主板喷涂重级三防漆，严密隔绝酸雾侵蚀 |
工程与选型说明： 硬质阳极氧化通常在 0℃–10℃ 的低温低速溶解槽液中进行，工件随着膜层增厚（通常达到 25μm–50μm 以上），阻挡层及孔壁阻抗呈阶跃式上升。相比常规阳极氧化，需要更高的电压克服绝缘层阻抗以维持额定电流密度。选型时采用 18V 充沛头程能够避免在氧化后期大负载状态下发生限压失控；对于酸雾挥发浓重且伴有低温冷冻机水汽的车间环境，强烈建议选配 IP54 密闭纯水水冷机型，以确保核心发热器件始终运行在恒温、洁净、无酸气腐蚀的密封环境中。
设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。
卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。
自主知识产权专利网络与非标定制设计框架
依据您的工程原理图与厂房图纸定制建造
正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。
专有高频变压器（专利号：ZL 2019 2 1905918.5）
融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。
集成式高效散热底座（专利号：ZL 2019 3 0679510.X）
采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。
完全光电隔离密封控制舱
核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。
工业自动化与网络控制架构
专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。
工业现场部署与全球物流交付
⚡ 100% 灵活工程与非标参数定制
需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。

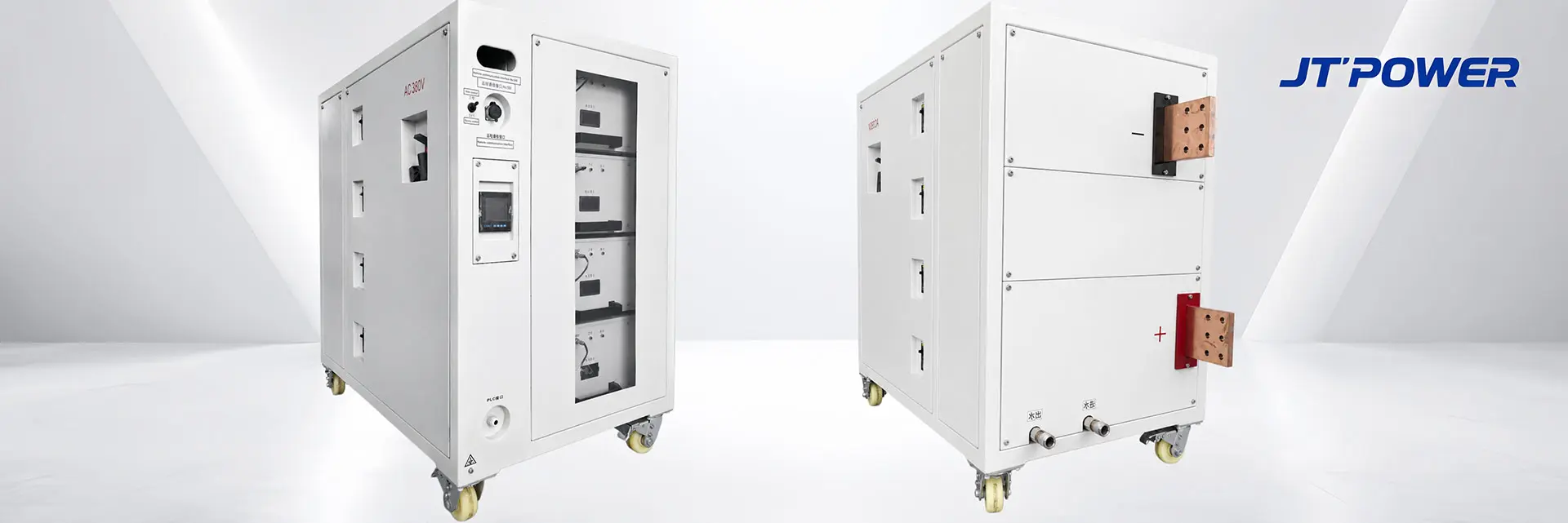

10000A 18V 定制型硬质阳极氧化整流器
专为汽车轻量化铝合金零部件、气缸活塞内壁、航空航天高耐磨构件、纺织机械铝辊及低温厚膜硬质氧化大负荷槽体量身研制。
介通电源 10000A 18V 定制型硬质阳极氧化高频开关整流系统 搭载 180kW 连续额定输出功率与多相交错并联软开关拓扑，满载综合转换效率 ≥ 94%，输出纹波严格控制在 ≤ 1% RMS。针对硬质阳极氧化过程中绝缘阻挡层快速生长、槽压动态攀升且低温电解液容易局部过热击穿烧料的痛点，系统以 18V 充裕动态头程结合多段可编程阶梯软启动与微秒级电子闭环，确保高膜厚工况下氧化膜孔径致密垂直、显微硬度达标且无开裂粉化。
技术规格与标准参数矩阵 (18V 10000A 硬质阳极氧化定制版)
工程与选型说明： 硬质阳极氧化通常在 0℃–10℃ 的低温低速溶解槽液中进行，工件随着膜层增厚（通常达到 25μm–50μm 以上），阻挡层及孔壁阻抗呈阶跃式上升。相比常规阳极氧化，需要更高的电压克服绝缘层阻抗以维持额定电流密度。选型时采用 18V 充沛头程能够避免在氧化后期大负载状态下发生限压失控；对于酸雾挥发浓重且伴有低温冷冻机水汽的车间环境，强烈建议选配 IP54 密闭纯水水冷机型，以确保核心发热器件始终运行在恒温、洁净、无酸气腐蚀的密封环境中。
系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。
内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。
自主专利网络与图纸定制矩阵
工业自动化与网络架构
系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。
网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。
工业现场部署与全球物流
⚡ 100% 灵活工程定制与按需参数定制
需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。
