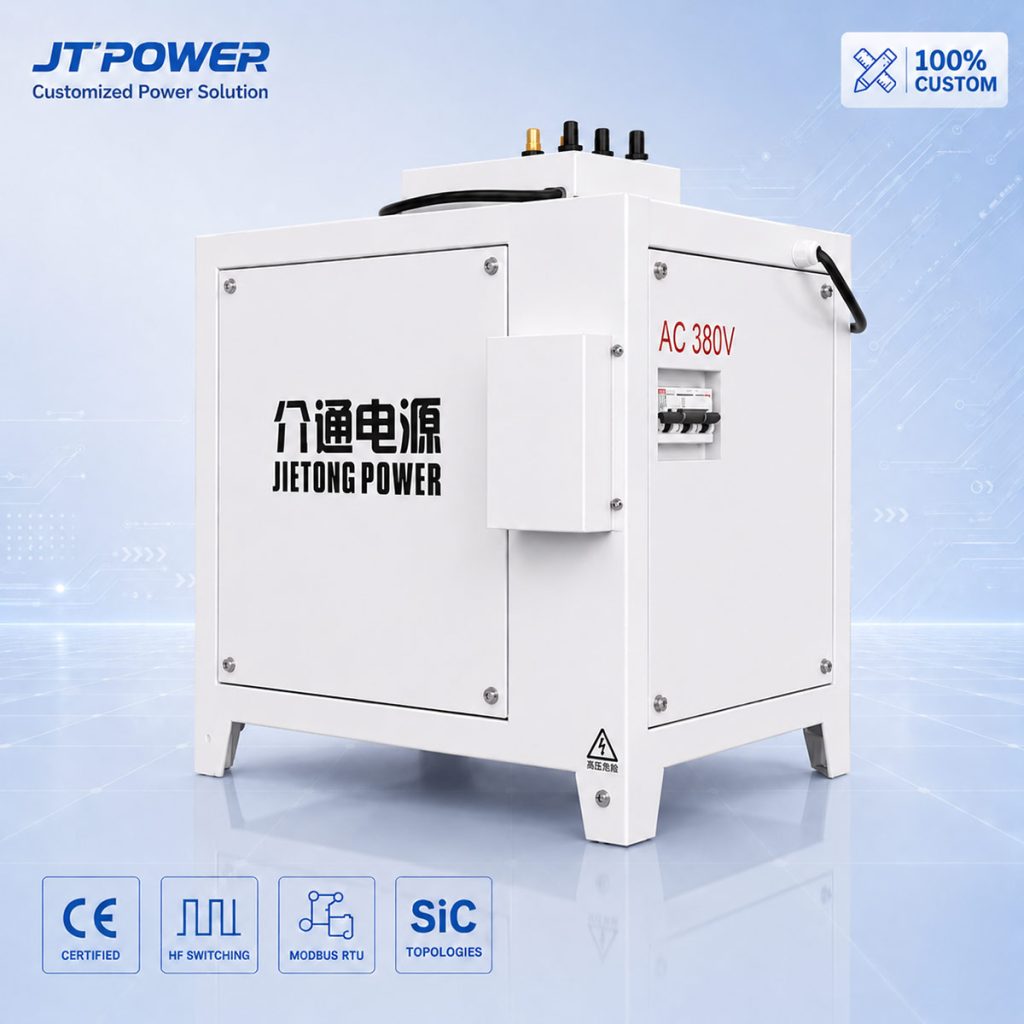

1000A 15V 双路独立输出 PCB 垂直连续电镀高频开关整流器 | VCP 线路板 A/B 面膜厚精准独立调控超低纹波直流电源系统
📐 稳流精度 ≤ ±0.1% | 纹波 ≤ 0.5%
📦 纯水密闭水冷 / 隔离风道 IP54 防腐
技术规格与标准参数矩阵 (15V 1000A 双路独立 PCB 专用高精版)
*工业级超高精度印刷电路板电镀硬件平台，专为严苛的 24/7 连续全负荷高阶 HDI、多层板通孔电镀及载板线打造。
| 技术参数项 | 标准工业规格 | 工程定制扩展与合规标准 |
|---|---|---|
| 额定直流输出功率 | 15 kW 连续重载额定输出 | 紧凑型双通道结构设计，占用极小线侧空间，支持线侧就近对称布线 |
| 额定直流输出电压 | 双路各 0 — 15 伏特连续可调 | 恒流 (CC) 优先运行，恒压 (CV) 限压辅助保护，平滑切换无电压尖峰过冲 |
| 额定直流输出电流 | 总计 1000A (双路各 500A 或独立双路 1000A) | 两路电流可分别设定不同参数，精细化微步调节，适配两面非对称线路图案 |
| 稳态控制精度 | ≤ ±0.1% 全量程校准 | 全数字闭环抗温漂算法，消除夹具飞巴接触电阻与槽液升温带来的电流波动 |
| 输出直流纹波系数 | ≤ 0.5% RMS (全功率输出范围) | 纯净低通平滑网络，消除电场脉动对微孔尖端的放电灼伤，杜绝高低区烧焦 |
| 智能微步软启动 | 0 — 30 秒多段斜坡爬升可调 | 消除夹具入槽初期的瞬时浪涌电流冲击，防止微细线宽线路瞬间熔断或爆孔 |
| 国际认证标准 | CE 符合性认证 | 完全符合欧盟低电压指令 (2014/35/EU) 与电磁兼容 (2014/30/EU) 工业标准 |
| 交流输入主电源 | 三相 AC 380V/415V/480V ±10%, 50Hz/60Hz | 通用工业电网同步，标配特重载内置高能防雷与大容量涌浪抑制网络 |
| 散热架构与环境防护 | 密闭循环纯水水冷 (IP54) / 强制独立风冷 | 控制舱气密物理隔离，微电脑主控板双层浸涂防腐三防漆，严密防护酸雾侵蚀 |
工程备注： 在 PCB 垂直连续电镀（VCP）及高密度多层板图形电镀中，由于板件顶层（Top）与底层（Bottom）线路图形的残铜率经常存在巨大差异（如一面是大面积地铜铺铜，另一面是微细密集走线），若采用传统单路电源并联供电，电流会自发向低阻抗大面积面倾斜，造成双面铜厚极差超标，严重时导致阻抗不匹配甚至蚀刻报废。该 1000A 15V 双路独立输出机型实现两路完全电气隔离，能够根据两面实际图形面积精确独立设定各自电流；同时配置 15V 充足槽压头程与 ≤ 0.5% RMS 的极低纹波，确保深盲孔及通孔内壁获得良好的微观延展性。建议设备尽量靠近镀槽侧边安装，使双路正负极导电铜排长度保持对称，最大程度削减外部线路感抗不平衡。

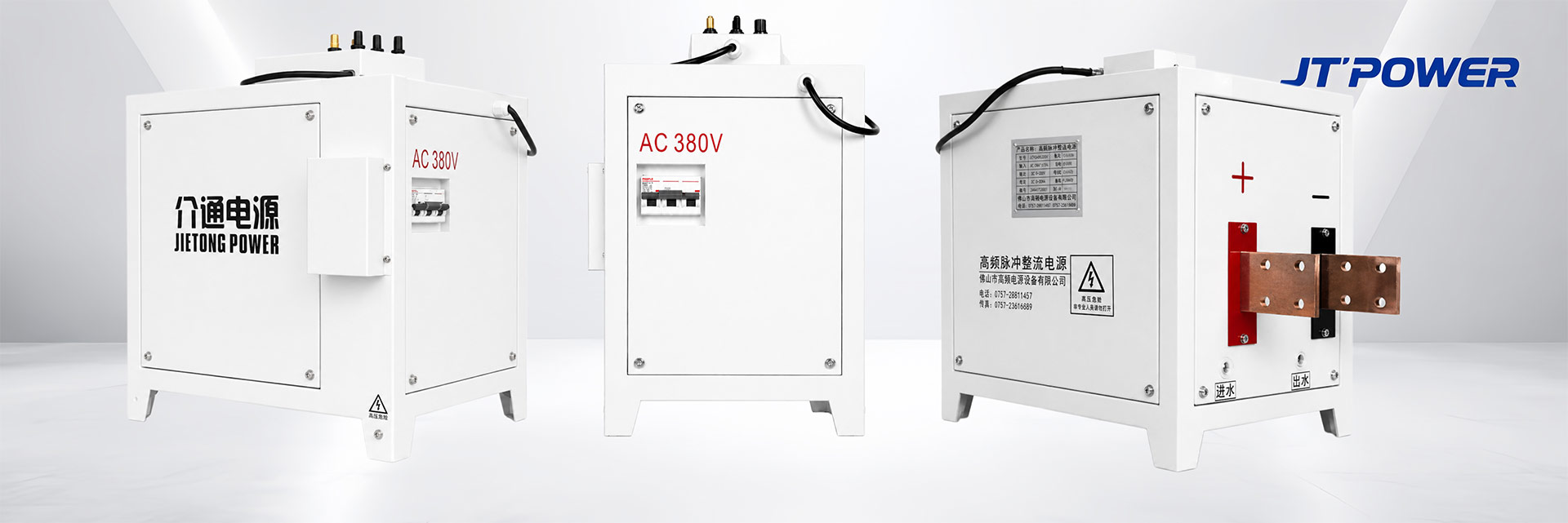

设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。
卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。
自主知识产权专利网络与非标定制设计框架
依据您的工程原理图与厂房图纸定制建造
正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。
专有高频变压器（专利号：ZL 2019 2 1905918.5）
融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。
集成式高效散热底座（专利号：ZL 2019 3 0679510.X）
采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。
完全光电隔离密封控制舱
核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。
工业自动化与网络控制架构
专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。
工业现场部署与全球物流交付
⚡ 100% 灵活工程与非标参数定制
需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。
1000A 15V 双路独立输出 PCB 垂直连续电镀高频开关整流器 | VCP 线路板 A/B 面膜厚精准独立调控超低纹波直流电源系统
专为高阶 PCB/FPC 垂直连续电镀线 (VCP)、HDI 高密度互连板图形电镀、IC 载板双面差异化铜厚控制及贯孔填孔量产线量身研制。
介通电源 1000A 15V 双路输出 PCB 电镀高频开关整流系统 采用单机双通道（双路独立 500A 或双路各 1000A 架构）全数字软开关逆变拓扑，总输出额定电压 15V，整机满载综合转换效率 ≥ 92.5%，输出直流纹波严格抑制在 ≤ 0.5% RMS。针对 PCB 线路板 A/B 两面因线路密度与残铜率差异导致的“双面不同厚”以及通孔高厚径比深镀等工艺难点，两路输出实现彻底电气隔离与独立闭环稳流，支持两面独立设置不同电流曲线，有效消除极间串扰与边缘效应，确保全板面及孔内铜厚极差（COV）控制在 ≤ 5% 以内。
技术规格与标准参数矩阵 (15V 1000A 双路独立 PCB 专用高精版)
工程备注： 在 PCB 垂直连续电镀（VCP）及高密度多层板图形电镀中，由于板件顶层（Top）与底层（Bottom）线路图形的残铜率经常存在巨大差异（如一面是大面积地铜铺铜，另一面是微细密集走线），若采用传统单路电源并联供电，电流会自发向低阻抗大面积面倾斜，造成双面铜厚极差超标，严重时导致阻抗不匹配甚至蚀刻报废。该 1000A 15V 双路独立输出机型实现两路完全电气隔离，能够根据两面实际图形面积精确独立设定各自电流；同时配置 15V 充足槽压头程与 ≤ 0.5% RMS 的极低纹波，确保深盲孔及通孔内壁获得良好的微观延展性。建议设备尽量靠近镀槽侧边安装，使双路正负极导电铜排长度保持对称，最大程度削减外部线路感抗不平衡。
系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。
内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。
自主专利网络与图纸定制矩阵
工业自动化与网络架构
系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。
网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。
工业现场部署与全球物流
⚡ 100% 灵活工程定制与按需参数定制
需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。
为什么高端 PCB 垂直连续电镀（VCP）生产线必须选用“双路独立输出”整流器？
在高阶多层板与 HDI 生产中，PCB 基板正反两面的电路布线密度极少完全一致。若使用单路整流器同时给 A/B 两侧阳极供电，由于两面受镀总面积与残铜率差异，槽内电力线分布极度不对称，电流会自动涌向阻抗较低的一侧，造成严重的双面厚度公差（一面过镀超厚而另一面欠镀露底）。双路独立输出系统具有两个完全隔离的功率变换与控制单元，可分别对基板两侧设定不同的输出电流值，实现双面铜厚精准微米级独立可控，将全板膜厚变异系数（COV）控制在极高水准。
输出直流纹波系数 ≤ 0.5% RMS 对高厚径比通孔与盲孔电镀有哪些关键影响？
高厚径比通孔与微型盲孔内的电解液流动受限，深孔微区完全依赖电场驱动和微量添加剂（整平剂、光亮剂与抑制剂）的竞争吸附来形成“自下而上”的超共形沉积。如果整流器输出残留较大的交流纹波脉动，交变电场会破坏微孔内部双电层吸附动态平衡，导致孔口处出现尖端放电提前闭合，孔内形成空洞（Void）缺陷；同时高纹波还会引起结晶内部微观缺陷，使镀层延展率显著降低，无法通过严苛的热应力浮焊测试。保持 ≤ 0.5% RMS 的超平滑直流输出，是保障微孔致密填充与高结合力的核心基石。
15V 额定电压在 PCB 细线路图形电镀与高阻抗夹具工况下有何优势？
随着线路板向微细线宽/线距（≤ 30/30μm）与超薄铜箔发展，高速电镀线上的流体喷流反向冲刷阻力大，且连续生产中钛夹具或导电飞巴挂爪表面极易氧化积蓄微薄胶质阻抗，加上槽体阳极钛篮遮挡与滤袋的欧姆压降，回路总阻抗显著上升。采用常规的 8V 或 10V 低压电源在遇到大板件满挂时，经常会在电流尚未达到设定值前就遭遇电压“触顶饱和”，导致实际工作电流被迫削减。配置 15V 的充沛直流头程裕量，能够从容克服高阻抗壁垒，确保在任何复杂板件下均能稳定输出全额定电流。
