1000A 48V 蚀刻液再生与铜电积回收高频开关直流电源 | PCB酸性/碱性蚀刻废液膜电解再生提铜超低纹波节能系统
📐 稳流精度 ≤ ±0.2% | 纹波 ≤ 1%
📦 纯水密闭水冷 / 隔离风道 IP54 防腐
技术规格与标准参数矩阵 (48V 1000A 蚀刻液膜电解再生专用版)
*工业级高可靠特重载资源循环利用硬件平台，专为严苛的 24/7 连续全负荷 PCB 蚀刻废液在线电积回收装置打造。
| 技术参数项 | 标准工业规格 | 工程定制扩展与合规标准 |
|---|---|---|
| 额定直流输出功率 | 48 kW 连续重载额定输出 | 紧凑高功率密度立柜设计，线侧就近部署，支持多槽分段并机或独立多回路配置 |
| 额定直流输出电压 | 0 — 48 伏特充裕直流头程 | 恒流 (CC) 优先运行，恒压 (CV) 限压辅助保护，平滑切换绝无电压瞬断过冲 |
| 额定直流输出电流 | 0 — 1000 安培 (连续无级可调) | 0.1A 高分辨率步进微调，精确匹配膜电解隔室极板面积与极限电流密度要求 |
| 稳态控制精度 | ≤ ±0.2% 全量程校准 | 全数字闭环动态补偿算法，消除铜浓度阶跃性变化与膜老化导致的电解电流漂移 |
| 输出直流纹波系数 | ≤ 1% RMS (全功率输出范围) | 深度低通 LC 滤波拓扑，防止微观局部析氢反溶蚀，确保沉积阴极铜致密平整 |
| 抗短路与自愈保护 | 微秒级过流快速关断与软恢复 | 极板结瘤穿膜短路或阴阳极碰极时瞬间软限流保护，消除电弧损坏离子膜风险 |
| 国际认证标准 | CE 符合性认证 | 完全符合欧盟低电压指令 (2014/35/EU) 与电磁兼容 (2014/30/EU) 工业标准 |
| 交流输入主电源 | 三相 AC 380V/415V/480V ±10%, 50Hz/60Hz | 通用工业电网同步，标配特重载内置高能防雷与大容量涌浪抑制网络 |
| 散热架构与环境防护 | 密闭循环纯水水冷 (IP54) / 强制独立风冷 | 控制舱气密物理隔离，微电脑主控板双层浸涂防腐三防漆，严防盐酸雾与氯气腐蚀 |
工程备注： PCB 酸性/碱性蚀刻废液在线再生与电解提铜系统通常采用隔膜电解槽（如阳离子交换膜隔室）或多级旋流电积管串联架构。与普通裸槽电解不同，阴阳极之间增设的致密离子交换膜本身具有显著的迁移电阻，单对膜电解单元的操作电压常高达 4.5V–6.5V；当多对隔室进行串联连接或深度提铜尾水期铜离子浓度急剧骤降时，槽体等效欧姆阻抗急剧增加。配置 1000A 48V 充沛的直流输出头程，能够确保在离子膜轻度结垢、低温电解质运行以及多隔室串联满负荷作业状态下，电源始终具备充裕的升压驱动裕量，彻底杜绝因电压顶格导致电解提铜速率受阻。鉴于现场持续析出高刺激性酸性氯化氢雾气及微量氯气，强烈建议选用 IP54 密闭纯水循环水冷构型，从物理层面杜绝腐蚀气体侵蚀半导体功率器件。
设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。
卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。
自主知识产权专利网络与非标定制设计框架
依据您的工程原理图与厂房图纸定制建造
正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。
专有高频变压器（专利号：ZL 2019 2 1905918.5）
融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。
集成式高效散热底座（专利号：ZL 2019 3 0679510.X）
采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。
完全光电隔离密封控制舱
核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。
工业自动化与网络控制架构
专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。
工业现场部署与全球物流交付
⚡ 100% 灵活工程与非标参数定制
需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。

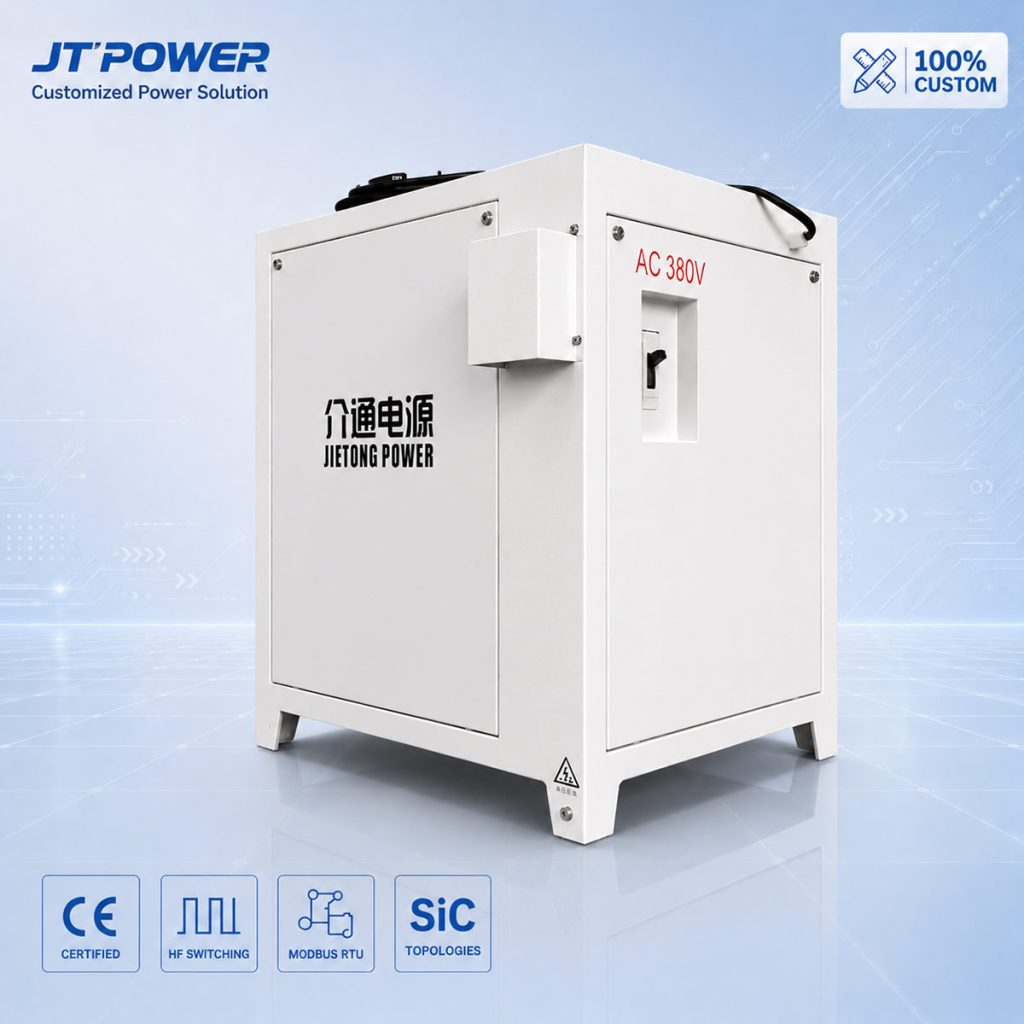

1000A 48V 蚀刻液再生与铜电积回收高频开关直流电源 | PCB酸性/碱性蚀刻废液膜电解再生提铜超低纹波节能系统
专为PCB印制电路板酸性/碱性蚀刻废液隔膜电解再生、多级旋流电解提铜及铜氨络合废液闭路循环资源化量身研制。
介通电源 1000A 48V 蚀刻液回收高频开关整流系统 具备 48kW 连续额定直流输出功率，搭载工业重载级 IGBT 软开关移相全桥拓扑与多级微积分 LC 平滑滤波网络，整机满载综合转换效率 ≥ 93.5%，输出直流纹波系数严格抑制在 ≤ 1% RMS。针对蚀刻废液膜电解槽中多组离子膜隔室累加内阻大、铜离子浓度从 130–150g/L 深度电沉积至微量引发的槽压非线性抬升、伴生析氯/析氧强酸强氧化性气体侵蚀以及电极结瘤短路等严苛工况，系统深度集成 48V 充沛高槽压驱动、≤ ±0.2% 高精数字稳流与微秒级短路自愈保护，保障蚀刻液高效再生且电解铜板纯度达到标准 A 级要求。
技术规格与标准参数矩阵 (48V 1000A 蚀刻液膜电解再生专用版)
工程备注： PCB 酸性/碱性蚀刻废液在线再生与电解提铜系统通常采用隔膜电解槽（如阳离子交换膜隔室）或多级旋流电积管串联架构。与普通裸槽电解不同，阴阳极之间增设的致密离子交换膜本身具有显著的迁移电阻，单对膜电解单元的操作电压常高达 4.5V–6.5V；当多对隔室进行串联连接或深度提铜尾水期铜离子浓度急剧骤降时，槽体等效欧姆阻抗急剧增加。配置 1000A 48V 充沛的直流输出头程，能够确保在离子膜轻度结垢、低温电解质运行以及多隔室串联满负荷作业状态下，电源始终具备充裕的升压驱动裕量，彻底杜绝因电压顶格导致电解提铜速率受阻。鉴于现场持续析出高刺激性酸性氯化氢雾气及微量氯气，强烈建议选用 IP54 密闭纯水循环水冷构型，从物理层面杜绝腐蚀气体侵蚀半导体功率器件。

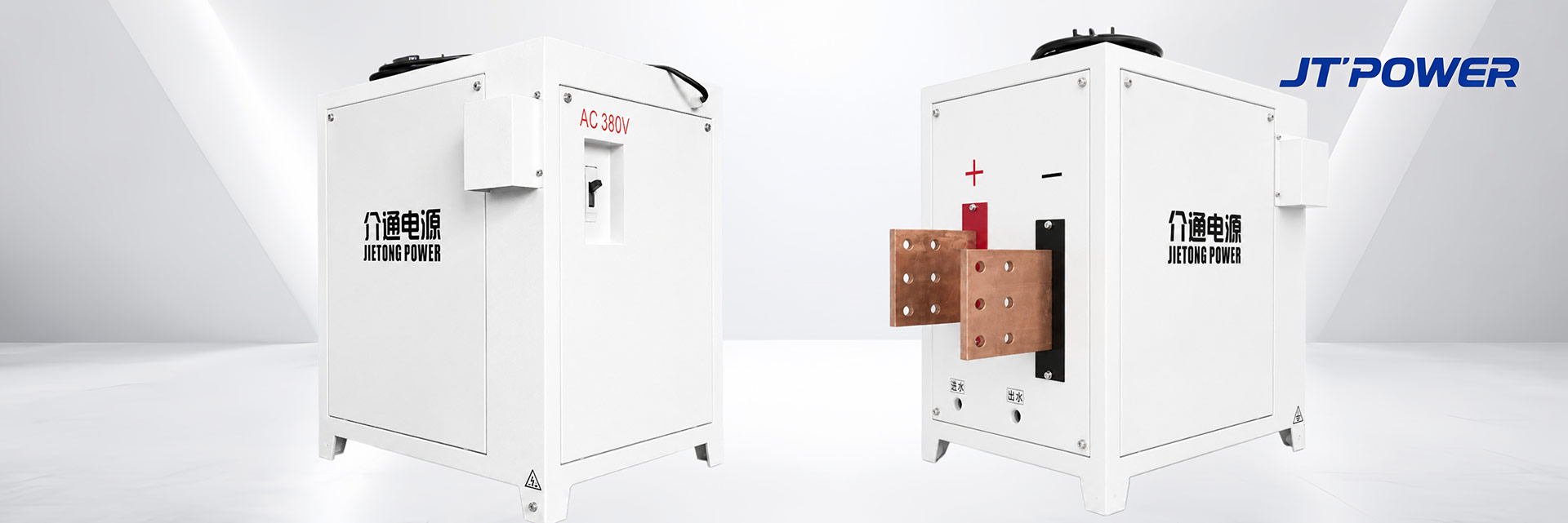

系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。
内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。
自主专利网络与图纸定制矩阵
工业自动化与网络架构
系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。
网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。
工业现场部署与全球物流
⚡ 100% 灵活工程定制与按需参数定制
需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。
为什么 PCB 蚀刻液再生与提铜电解槽需要配置高达 48V 的工作槽压头程？
PCB 蚀刻废液再生通常采用膜电解技术，槽内使用阳离子或阴离子交换膜将阳极氧化再生室与阴极电积提铜室完全物理分隔。离子膜的微孔通道与选择性渗透屏障会引入显著的跨膜欧姆压降，单组膜电解室操作电压通常达到 4.5V–6.5V。工业装置为提高处理通量普遍采用 6–8 组隔室串联构型，总理论分解电压达 30V–40V；加上循环管路动压与长期运行离子膜表面微观沉积导致的阻抗上升，较低的 24V 或 36V 电源极易限压饱和。配置 48V 充沛头程赋予系统强劲的调压裕度，保障全程稳定维持 1000A 稳流运行。
输出直流纹波系数 ≤ 1% RMS 对防止铜结晶刺破离子膜与短路有何核心作用？
在隔膜电解蚀刻液提铜反应中，阴极钛板与离子膜之间间距狭窄（通常仅 8–15mm）。传统可控硅整流电源残留的交流分量会导致阴极相界面电位频繁发生剧烈交变过电位抖动，诱发局部极限电流密度超标并产生微区剧烈析氢；析氢气泡屏蔽会迫使铜结晶向空间电场更强处定向爆发式生长，形成极其锋利的树枝状针晶（Dendrites）。针晶极易刺破昂贵的离子交换膜，导致阴阳两极短路烧穿并引起酸碱两室溶液串液报废。保持 ≤ 1% RMS 的平滑纯净直流，能促使铜层致密板状铺展生长，杜绝穿膜短路。
面对蚀刻车间强酸性氯化氢气体与微量析氯废气，整流系统如何实现重防腐？
PCB 蚀刻废液含有极高浓度的氯离子与盐酸，电解再生过程中阳极析氧反应常伴随少量微观析氯副反应，逸散出的酸雾与湿氯气具有极强电化学渗透性与破坏力。介通电源优先推荐 IP54 密闭纯水循环水冷机柜，将高发热 IGBT 逆变模块与整流桥密封于气密内仓中，热量经闭式不锈钢板式换热器排出，外界腐蚀气体完全无法接触带电元器件；若采用风冷，则构建全隔离风道彻底分离功率风道与弱电控制仓，主控板多道浸涂厚质改性聚氨酯绝缘三防清漆，杜绝微区短路氧化失效。
