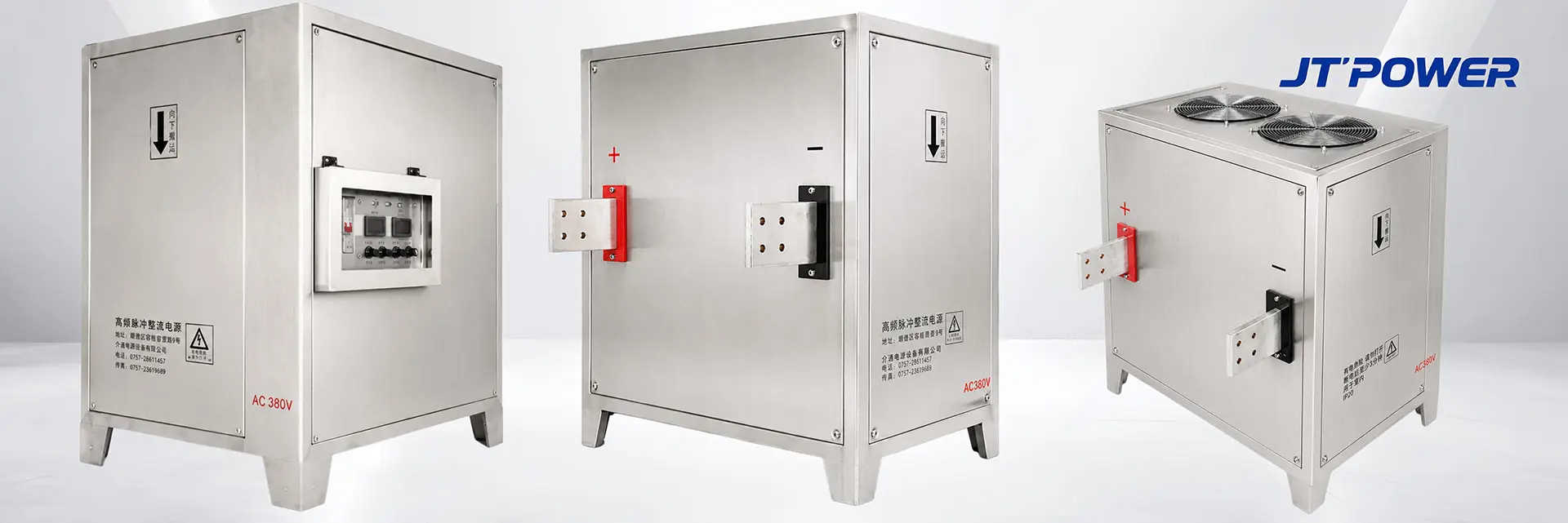

标准 150V 1000A 阴极电泳 CED 涂装高频开关整流器 | 智能软启动保护
📐 可选配重载 IGBT / SiC
📦 IP54 密封防护机壳
技术规格与标准参数矩阵 (150V 1000A)
*工业级高压硬件配置，专为严苛的 24/7 连续运行环境打造。
| 技术参数项 | 标准工业规格 | 工程定制扩展与合规标准 |
|---|---|---|
| 额定输出电流范围 | 0 — 1000 安培 (全量程可调) | 高分辨率步进调节，完美匹配自动化电泳涂装线 |
| 额定输出电压范围 | 0 — 150 伏特直流头程 | 恒流 (CC) / 恒压 (CV) 模式自动无缝切换 |
| 涌浪电流保护 | 智能软启动功能开启 | 0 — 10 秒可编程线性斜坡上升，保护厂区电网 |
| 国际认证标准 | CE 符合性认证 | 完全符合欧盟 LVD (2014/35/EU) 与 EMC (2014/30/EU) 标准 |
| 稳流控制精度 | ≤ ±0.1% 全量程校准 | 高稳态精度，专为汽车零部件涂装线定制 |
| 纹波系数 | ≤ 1% RMS (全输出范围) | 精密波形滤波，保证电泳漆膜厚度均匀一致 |
| 核心功率半导体 | 可选配重载 IGBT / 分立 SiC MOSFET | 高频电子开关电源拓扑结构模块 |
| 功率因数 (COSΦ) | ≥ 0.95 (满载 1000A 运行下) | 高能效架构，显著降低工厂无功损耗开支 |
| 散热架构 | 强制风冷 / 工业水冷 (可选配) | 双认证散热框架，独立内部风道隔绝漆雾 |
工程备注： 所有介通电源 (JT-POWER) 高频模块化整流器拓扑均采用高规格标准化紫铜母排布线，从根本上降低发热损耗，简化现场模块热插拔维护，最大化提升工厂连续生产运行时间。
设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。
卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。
自主知识产权专利网络与非标定制设计框架
依据您的工程原理图与厂房图纸定制建造
正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。
专有高频变压器（专利号：ZL 2019 2 1905918.5）
融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。
集成式高效散热底座（专利号：ZL 2019 3 0679510.X）
采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。
完全光电隔离密封控制舱
核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。
工业自动化与网络控制架构
专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。
工业现场部署与全球物流交付
⚡ 100% 灵活工程与非标参数定制
需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。
标准 150V 1000A 阴极电泳 CED 涂装高频开关整流器 | 智能软启动保护
专为自动化汽车零部件涂装线、阴极电泳 (CED) 漆槽及重工业五金表面处理打造。
这款标准的 150V 1000A 高频开关整流器 采用高压半导体拓扑结构，提供持续平稳的直流输出，成功隔离动态门极驱动通道与车间强腐蚀性漆雾酸雾。
技术规格与标准参数矩阵 (150V 1000A)
*工业级高压硬件配置，专为严苛的 24/7 连续运行环境打造。
工程备注： 所有介通电源 (JT-POWER) 高频模块化整流器拓扑均采用高规格标准化紫铜母排布线，从根本上降低发热损耗，简化现场模块热插拔维护，最大化提升工厂连续生产运行时间。
阴极电泳整流器, CED涂装整流电源, 150V 1000A高频开关电源, 汽车涂装线直流电源, 佛山介通电源设备, 电泳漆槽整流柜价格, 工业五金表面处理整流器
系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。
内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。
自主专利网络与图纸定制矩阵
工业自动化与网络架构
系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。
网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。
工业现场部署与全球物流
⚡ 100% 灵活工程定制与按需参数定制
需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。
