12000A 24V 铜电解精炼大电流高频开关整流器 | 湿法冶炼多槽串联高纯标准A级阴极铜提取防结瘤超低纹波节能直流电源系统
📐 稳流精度 ≤ ±0.2% | 纹波 ≤ 1%
📦 纯水密闭水冷 IP54 抗酸雾机柜
技术规格与标准参数矩阵 (24V 12000A 湿法冶炼铜精炼专用版)
*工业级特重载万安级连续电解硬件平台，专为严苛的 24/7 连续全负荷铜电解精炼与高纯阴极铜产业化基地打造。
| 技术参数项 | 标准工业规格 | 工程定制扩展与合规标准 |
|---|---|---|
| 额定直流输出功率 | 288 kW 连续重载额定输出 | 大容量母排对称排流设计，支持多柜多机全数字主动均流并机（均流度 ≤ 1.5%） |
| 额定直流输出电压 | 0 — 24 伏特充裕直流头程 | 恒流 (CC) 优先运行，恒压 (CV) 限压辅助保护，充沛头程覆盖数十槽串联压降 |
| 额定直流输出电流 | 0 — 12000 安培 (连续无级调节) | 高分辨率步进微调，内置数字高速均流总线，精准匹配大型精炼槽极板面积 |
| 稳态控制精度 | ≤ ±0.2% 全量程校准 | 全数字闭环抗干扰算法，消除阳极铜泥脱落与硫酸铜浓度动态波动带来的干扰 |
| 输出直流纹波系数 | ≤ 1% RMS (全功率输出范围) | 多级微积分低通 LC 滤波拓扑，防止微观局部析氢反溶蚀，保证阴极铜物理平整度 |
| 短路与打火自愈保护 | 微秒级硬件快速过流关断与软恢复 | 阴阳极板弯曲结瘤碰极短路时瞬间软限制电流，消除烧蚀大电弧，故障清除自愈 |
| 国际认证标准 | CE 符合性认证 | 完全符合欧盟低电压指令 (2014/35/EU) 与电磁兼容 (2014/30/EU) 工业标准 |
| 交流输入主电源 | 三相 AC 380V/415V/480V ±10%, 50Hz/60Hz | 通用工业电网同步，标配特重载内置高能防雷与大容量涌浪抑制网络 |
| 散热架构与环境防护 | 密闭循环纯水水冷 (IP54) / 强制独立风冷 | 控制舱气密物理隔离，微电脑主控板双层浸涂防腐三防漆，严密防护酸雾侵蚀 |
工程备注： 铜电解精炼（Copper Refining）与铜电积具有显著差异：精炼阳极为粗铜板（含铜约 98.5%–99.5%），阴阳极反应基本对称（阳极铜溶解与阴极铜析出），理论分解电压仅约 0.25V–0.35V/槽。为了提升整个电解车间的电气传输效率并减小主干母排投资，工业精炼车间普遍采用 30–50 个甚至更多电解槽进行长串联供电。在 12000A 的庞大电流下，跨槽导电铜排、三角导电棒以及极板挂耳处的欧姆接触压降累加极易达到数伏特乃至十几伏特。配置 24V 充沛的直流输出头程，能够确保在数十槽串联、接触点微观结盐氧化或极距适当放宽时，电源始终具备充裕的调压裕量，防止因电压顶格导致工作电流下跌。鉴于精炼车间常年弥漫 60°C–65°C 高温浓硫酸酸雾与高导电铜尘，强烈推荐选用 IP54 密闭纯水循环水冷机型，彻底将功率半导体及控制电路与外界恶劣气体物理隔绝，保障连续运行寿命。

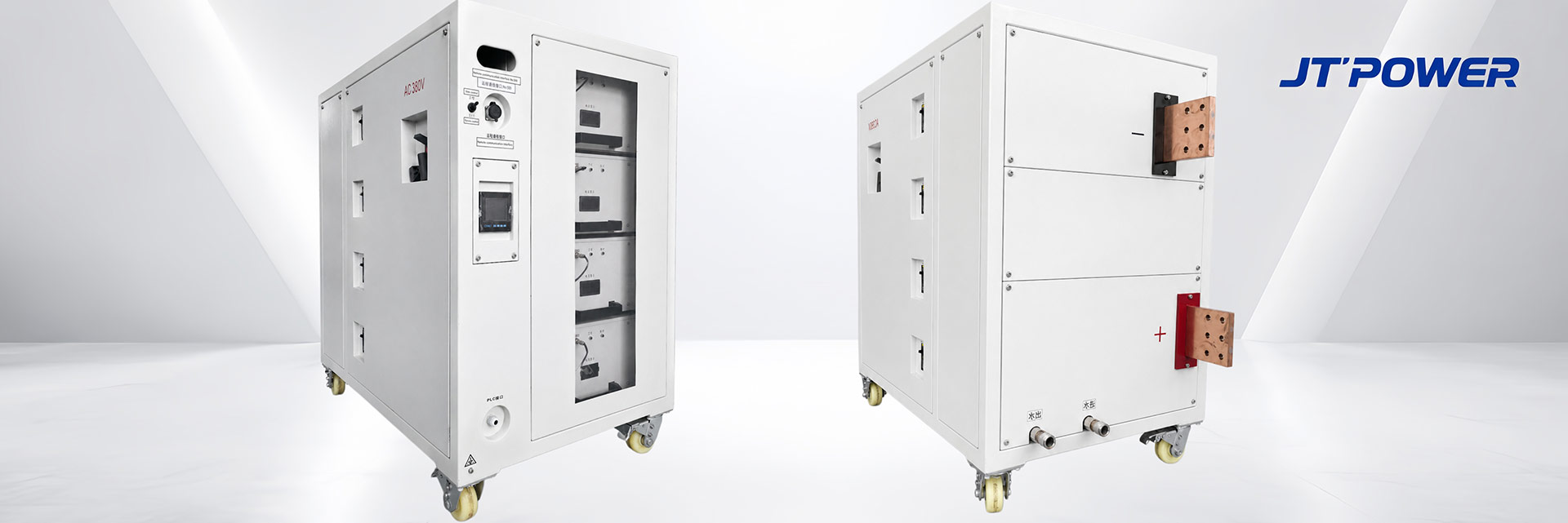

设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。
卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。
自主知识产权专利网络与非标定制设计框架
依据您的工程原理图与厂房图纸定制建造
正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。
专有高频变压器（专利号：ZL 2019 2 1905918.5）
融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。
集成式高效散热底座（专利号：ZL 2019 3 0679510.X）
采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。
完全光电隔离密封控制舱
核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。
工业自动化与网络控制架构
专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。
工业现场部署与全球物流交付
⚡ 100% 灵活工程与非标参数定制
需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。

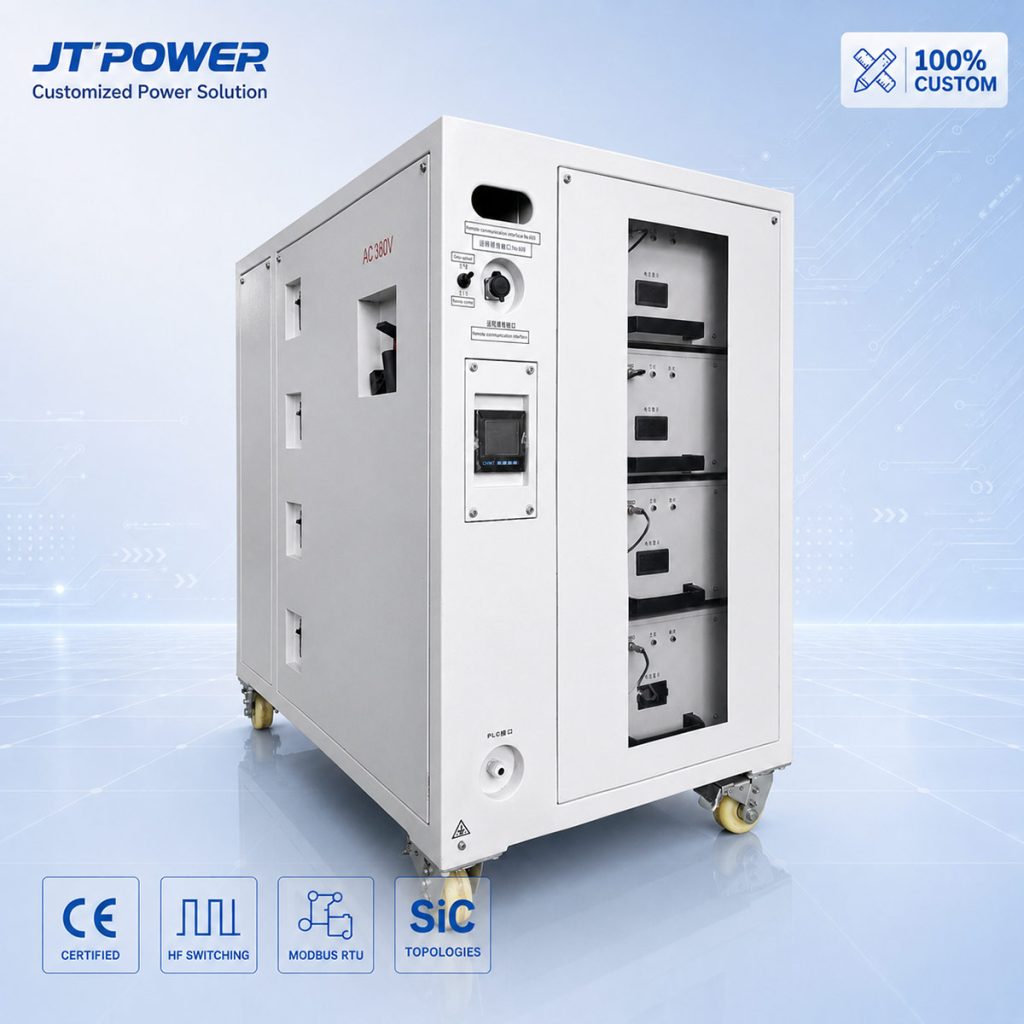

12000A 24V 铜电解精炼大电流高频开关整流器 | 湿法冶炼多槽串联高纯标准A级阴极铜提取防结瘤超低纹波节能直流电源系统
专为火法粗铜阳极板电解精炼（ER）、湿法冶金多槽大型串联阴极铜提取、不锈钢永久阴极板 ISA/Kidd 工艺连续精炼线量身研制。
介通电源 12000A 24V 铜电解精炼大电流高频开关整流系统 具备 288kW 连续额定直流输出功率，搭载工业特重载级 IGBT 软开关逆变拓扑与特大截面超低感对称母排架构，整机满载综合转换效率 ≥ 94.0%，直流输出纹波严格抑制在 ≤ 1% RMS。针对电解车间 24/7 连续全负荷作业、数十个电解槽大型电气串联产生的压降累加、极间结瘤短路烧板频发、阳极泥析出干扰以及高温浓硫酸酸雾强腐蚀等极端工况，系统深度集成多模块数字主动高速均流（不平衡度 ≤ 1.5%）、毫秒级短路抗拉弧自愈保护与 IP54 密闭纯水循环水冷机柜，显著降低吨铜直流电耗，全面保障阴极铜致密平整与 99.99% 以上高化学纯度。
技术规格与标准参数矩阵 (24V 12000A 湿法冶炼铜精炼专用版)
工程备注： 铜电解精炼（Copper Refining）与铜电积具有显著差异：精炼阳极为粗铜板（含铜约 98.5%–99.5%），阴阳极反应基本对称（阳极铜溶解与阴极铜析出），理论分解电压仅约 0.25V–0.35V/槽。为了提升整个电解车间的电气传输效率并减小主干母排投资，工业精炼车间普遍采用 30–50 个甚至更多电解槽进行长串联供电。在 12000A 的庞大电流下，跨槽导电铜排、三角导电棒以及极板挂耳处的欧姆接触压降累加极易达到数伏特乃至十几伏特。配置 24V 充沛的直流输出头程，能够确保在数十槽串联、接触点微观结盐氧化或极距适当放宽时，电源始终具备充裕的调压裕量，防止因电压顶格导致工作电流下跌。鉴于精炼车间常年弥漫 60°C–65°C 高温浓硫酸酸雾与高导电铜尘，强烈推荐选用 IP54 密闭纯水循环水冷机型，彻底将功率半导体及控制电路与外界恶劣气体物理隔绝，保障连续运行寿命。
系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。
内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。
自主专利网络与图纸定制矩阵
工业自动化与网络架构
系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。
网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。
工业现场部署与全球物流
⚡ 100% 灵活工程定制与按需参数定制
需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。
Related Products
为什么单槽电压仅约 0.3V 的铜电解精炼工艺需要配置高达 24V 的额定输出电压？
铜电解精炼单槽极间电位降仅为 0.25V–0.35V，但为了降低特大电流传输线路损耗与母排投资，工业电解车间通常采用数十个（如 30–50 槽）甚至上百个电解槽进行直流电气串联。在 12000A 的强电流下，数十个槽体串联理论槽压已达 10V–15V；此外，长距离输电母排的欧姆线损、槽间导电三角铜梁以及数百对阳极耳与阴极棒接触点处的微观接触电阻压降通常会产生 4V–6V 的额外损耗。配置 24V 充沛直流头程，能够确保在全槽满载、极板接触微氧化或低温开槽时具备充足的调压裕量，彻底杜绝限压断流。
输出直流纹波系数 ≤ 1% RMS 对防止铜精炼阴极板表面结瘤与短路有哪些核心价值？
在电解精炼过程中，粗铜阳极溶解并析出铜离子向阴极迁移还原。普通相控整流电源残留的高次交流纹波会导致阴极相界面极化电位发生剧烈交变震荡，破坏添加剂（如明胶、骨胶、硫脲）在微凸起处的电吸附平衡。交变电场会导致铜晶粒在局部电场集中处产生爆发式异常粗化，形成极其锐利的针晶与“树枝状结瘤”。结瘤快速生长极易与粗铜阳极碰极短路，造成极板局部烧蚀发黑并夹杂阳极泥杂质。将纹波严格抑制在 ≤ 1% RMS 的纯净直流状态下，促使晶核层状致密形核生长，杜绝碰极短路并确保阴极铜纯度达到 99.99%。
12000A 特大电流多模块并联系统如何解决均流偏流与恶劣酸雾散热难题？
系统采用标准化重载 IGBT 功率子单元矩阵并联架构，各模块间依托专用高速数字均流总线实时同步采样，微秒级动态微调各路 PWM 驱动占空比，将各子单元的电流不平衡度严格控制在 ≤ 1.5% 以内，杜绝单相偏流过载烧毁，并支持不停机在线热插拔维护。散热防护方面，针对车间弥漫的 60°C 高温浓硫酸酸雾环境，整机采用 IP54 密闭纯水循环冷却构型，功率器件安装于全密封气密仓内，热量经去离子纯水由闭式板式换热器高效导出，彻底隔绝腐蚀性气体与粉尘侵蚀，大幅提升设备无故障运行时间。
