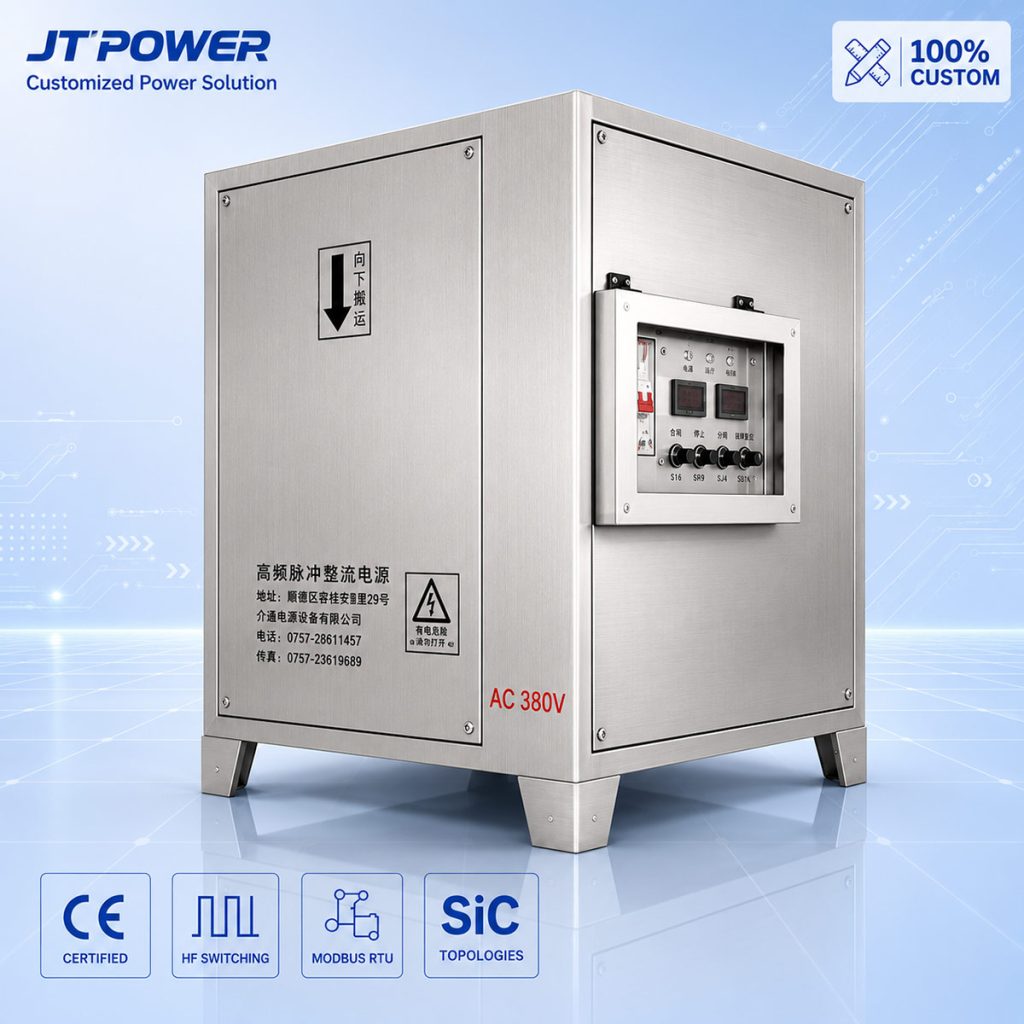

1500A 150V 银电解精炼高频开关整流器 | 粗银提纯与多槽串联高纯1号标准银提炼防树枝结晶短路超低纹波节能直流电源系统
📐 稳流精度 ≤ ±0.1% | 纹波 ≤ 0.5%
📦 纯水密闭水冷 IP54 抗酸雾机柜
技术规格与标准参数矩阵 (150V 1500A 高压高纯银电解精炼专用版)
*工业级特重载高电压多槽串联贵金属电冶炼硬件平台，专为严苛的 24/7 连续全负荷 4N 级高纯银提炼工程打造。
| 技术参数项 | 标准工业规格 | 工程定制扩展与合规标准 |
|---|---|---|
| 额定直流输出功率 | 225 kW 连续重载额定输出 | 高电压立柜架构，高功率密度，支持多槽段长距离母线对称供电配置 |
| 额定直流输出电压 | 0 — 150 伏特高压连续可调 | 恒流 (CC) 优先运行，恒压 (CV) 限压辅助保护，充沛头程覆盖数十槽串联压降 |
| 额定直流输出电流 | 0 — 1500 安培 (连续无级调节) | 0.1A 高分辨率步进微调，精确匹配不同槽型钛阴极/不锈钢板极限电流密度 |
| 稳态控制精度 | ≤ ±0.1% 全量程校准 | 全数字闭环抗温漂算法，消除硝酸银浓度变化与阳极粗银溶解带来的电流漂移 |
| 输出直流纹波系数 | ≤ 0.5% RMS (全功率输出范围) | 多级微积分低通 LC 滤波拓扑，消除双电层交流扰动，保证析出银结晶致密且纯度达标 |
| 短路与打火自愈保护 | 微秒级快速硬件过流关断与软恢复 | 树枝晶生长过快碰极短路时瞬间软限制电流，消除大火花电弧，刮银后自动恢复 |
| 国际认证标准 | CE 符合性认证 | 完全符合欧盟低电压指令 (2014/35/EU) 与电磁兼容 (2014/30/EU) 工业标准 |
| 交流输入主电源 | 三相 AC 380V/415V/480V ±10%, 50Hz/60Hz | 通用工业电网同步，标配特重载内置高能防雷与大容量涌浪抑制网络 |
| 散热架构与环境防护 | 密闭循环纯水水冷 (IP54) / 强制独立风冷 | 控制舱气密物理隔离，微电脑主控板双层浸涂防腐三防漆，严密防护挥发性硝酸雾腐蚀 |
工程备注： 银电解精炼（Silver Refining）通常采用硝酸银-游离硝酸（AgNO₃-HNO₃）电解液体系。为了最大化降低输电回路上的铜母排投资与电能损耗，工业化贵金属精炼车间普遍将数十个（通常为 30–60 槽）卧式或立式电解槽进行直流高压串联供电。单槽极间理论分解电压仅约 1.5V–2.5V，但阳极粗银板外部包裹的高密度涤纶滤布袋在拦截金铂钯贵金属阳极泥时会形成显著的欧姆隔膜阻抗，且长距离串联跨槽接触电阻在 1500A 负荷下压降累加明显；1500A 150V 规格配置高达 150V 的充沛直流电压头程，能够确保在数十槽串联、阳极泥袋增厚及低温电解质工况下依然具备充分的升压调控裕量，彻底杜绝限压停滞。银电沉积具有极高的交换电流密度，极易生长针状树枝晶刺破阳极袋引发短路，配合 ≤ 0.5% RMS 的超低纹波平滑纯净直流与微秒级防拉弧自愈算法，可保障银结晶粒度均匀并不烧穿滤袋。由于电解槽挥发强氧化性硝酸雾与氮氧化物废气，强烈推荐选用 IP54 密闭水冷机箱，实现半导体器件长期本质安全。

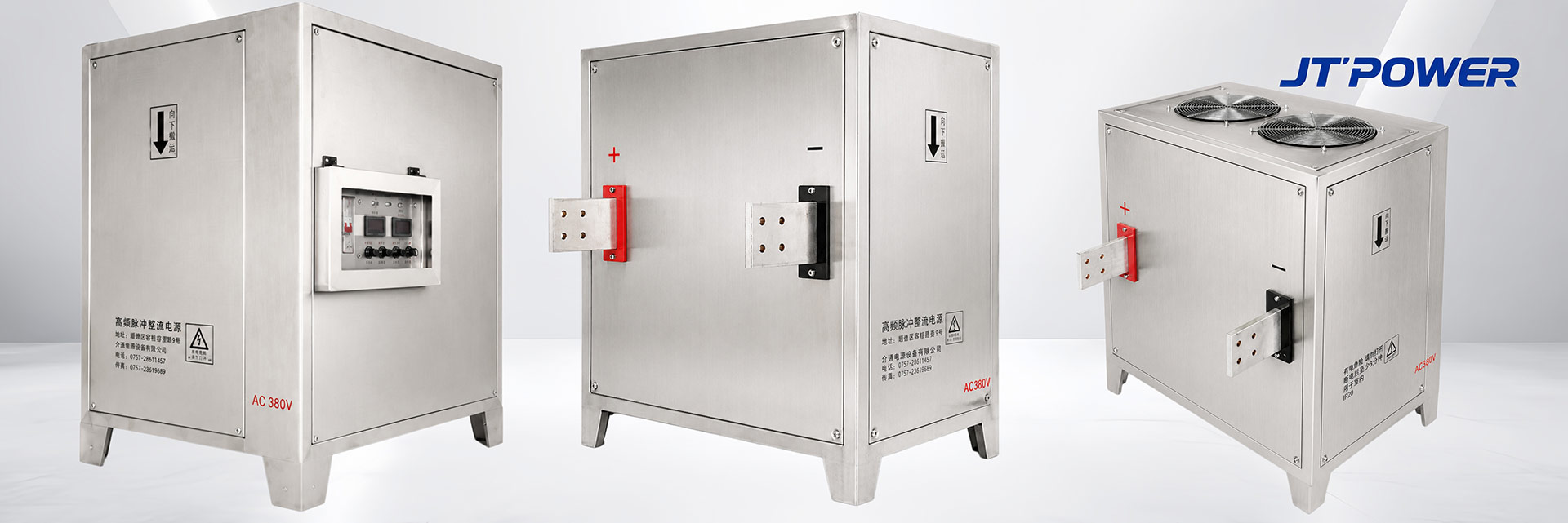

设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。
卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。
自主知识产权专利网络与非标定制设计框架
依据您的工程原理图与厂房图纸定制建造
正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。
专有高频变压器（专利号：ZL 2019 2 1905918.5）
融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。
集成式高效散热底座（专利号：ZL 2019 3 0679510.X）
采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。
完全光电隔离密封控制舱
核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。
工业自动化与网络控制架构
专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。
工业现场部署与全球物流交付
⚡ 100% 灵活工程与非标参数定制
需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。
1500A 150V 银电解精炼高频开关整流器 | 粗银提纯与多槽串联高纯1号标准银提炼防树枝结晶短路超低纹波节能直流电源系统
专为金银冶炼厂粗银阳极板电解提纯、多槽大型电气串联巴尔巴赫（Balbach-Thum）或莫比乌斯（Moebius）电解槽高纯银提取量产线量身研制。
介通电源 1500A 150V 银电解精炼专用高频开关整流系统 具备 225kW 连续额定直流输出功率，搭载工业重载级 IGBT 软开关移相全桥逆变拓扑与多级微积分 LC 超低通滤波网络，整机满载综合转换效率 ≥ 93.5%，输出直流纹波系数严格抑制在 ≤ 0.5% RMS。针对银电解过程中数十个电解槽高电压长串联累加压降、银离子沉积极易爆发式生长形成尖锐树枝状结晶刺破涤纶袋碰极短路、阳极泥袋电阻随反应进行增大以及强硝酸酸雾重度腐蚀等核心痛点，系统深度集成 150V 充沛宽动态槽压头程、微秒级抗短路自愈保护与 ≤ ±0.1% 仪器级全数字闭环稳流，确保银粉及银结晶纯度稳定达到 99.99%（国标 1 号银）以上，大幅降低生产电耗与金属滞留成本。
技术规格与标准参数矩阵 (150V 1500A 高压高纯银电解精炼专用版)
工程备注： 银电解精炼（Silver Refining）通常采用硝酸银-游离硝酸（AgNO₃-HNO₃）电解液体系。为了最大化降低输电回路上的铜母排投资与电能损耗，工业化贵金属精炼车间普遍将数十个（通常为 30–60 槽）卧式或立式电解槽进行直流高压串联供电。单槽极间理论分解电压仅约 1.5V–2.5V，但阳极粗银板外部包裹的高密度涤纶滤布袋在拦截金铂钯贵金属阳极泥时会形成显著的欧姆隔膜阻抗，且长距离串联跨槽接触电阻在 1500A 负荷下压降累加明显；1500A 150V 规格配置高达 150V 的充沛直流电压头程，能够确保在数十槽串联、阳极泥袋增厚及低温电解质工况下依然具备充分的升压调控裕量，彻底杜绝限压停滞。银电沉积具有极高的交换电流密度，极易生长针状树枝晶刺破阳极袋引发短路，配合 ≤ 0.5% RMS 的超低纹波平滑纯净直流与微秒级防拉弧自愈算法，可保障银结晶粒度均匀并不烧穿滤袋。由于电解槽挥发强氧化性硝酸雾与氮氧化物废气，强烈推荐选用 IP54 密闭水冷机箱，实现半导体器件长期本质安全。
系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。
内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。
自主专利网络与图纸定制矩阵
工业自动化与网络架构
系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。
网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。
工业现场部署与全球物流
⚡ 100% 灵活工程定制与按需参数定制
需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。
Related Products
为什么银电解精炼系统需要配置高达 150V 的直流高电压头程？
银电解精炼单槽极间电压通常在 1.5V–2.5V 之间，但现代贵金属冶炼车间为提高生产集约度并减少主回路庞大的大截面铜母排投资，普遍采用 30 至 60 个电解槽进行大串联供电。多槽串联叠加后的理论极间电位降已达 60V–120V。此外，为了防止粗银阳极中的金、铂、钯等贵金属杂质混入阴极银中，阳极板必须用致密的双层涤纶滤布袋紧密包裹，随着阳极泥在袋内不断积聚增厚，隔膜迁移电阻显著增加；加上跨槽导电排线损，回路总压降极大。配置 150V 充沛动态槽压头程，能够确保在全槽重载与泥袋增厚工况下维持 1500A 额定稳流，杜绝电压饱和导致产量下跌。
输出直流纹波系数 ≤ 0.5% RMS 对防止银枝晶结瘤与刺破阳极泥袋有何核心作用？
银在硝酸盐体系中的电化学析出交换电流密度极大、结晶活化能极低，极易沿着阴极局部电场集中点呈爆发式针状定向生长，形成锋利的树枝状结晶（Silver Dendrites）。普通晶闸管相控电源残留的交流纹波脉动会导致阴极界面产生高频电位过冲，瞬态强电场会成倍诱发树枝晶尖端放电与疯长，极易刺穿间距狭窄的阳极布袋，引发阴阳极碰极短路并导致金铂阳极泥泄漏混入精银中。控制直流纹波在 ≤ 0.5% RMS 的纯净平滑状态，能消除微区交变过电位震荡，促使银晶核呈粒状致密铺展形核，彻底消除穿膜短路隐患并确保银纯度达到 99.99%。
面对粗银精炼车间弥漫的剧烈挥发性强氧化硝酸酸雾，整流系统如何实现长效重防腐？
银电解精炼使用高浓度游离硝酸（HNO₃ 10–25 g/L）并在 40°C–50°C 温度下作业，槽面持续逸出具有强氧化性与极强挥发性的浓硝酸气溶胶及少量二氧化氮废气。介通电源优先采用 IP54 密闭纯水循环水冷构型，将 IGBT 逆变模块、整流二极管及主电抗器密封于全气密机柜内，热量经闭式不锈钢板式换热器由去离子纯水导出，外界硝酸气体无法渗入带电内仓；弱电微电脑控制板采用双面加厚浸涂改性聚氨酯高抗氧化防腐三防清漆，彻底杜绝电路板微细铜箔铜绿氧化断裂及微区爬电短路，保障贵金属生产线长效无故障连续运行。
