1500A 150V 电渗析脱盐高频开关整流器系统 | 工业级废水资源化与高盐水浓缩直流电源

专为工业高盐废水零排放 (ZLD)、海水淡化、双极膜酸碱制备及高浓度电渗析 (ED/EDR) 膜堆脱盐量身打造。

这款重载型 1500A 150V 大功率电渗析脱盐直流电源 采用高压高频 IGBT / SiC 软开关拓扑，输出高精度平稳直流，有效降低膜堆极化结垢风险，保障离子交换膜长期高效稳定运行。

✓ 智能预充电软启动： 软件驱动的预充电程序平滑控制初始加载冲击，彻底消除大功率开机时对工厂主断路器与局域电网的电网冲击。
✓ 高压大电流膜堆匹配： 提供 0-150V 宽范围高压头程与 1500A 稳态电流，支持恒流 (CC) 与恒压 (CV) 无缝切换，完美契合多级电渗析膜堆电场需求。
✓ 密封防腐蚀独立控制舱： 核心微处理器逻辑板封装于隔离舱内，有效抵御水处理现场高盐雾、酸碱湿气的侵蚀，确保 24/7 不间断运行。

⚡ 1500A/150V 电渗析专用
📐 重载 IGBT / SiC 拓扑
📦 IP54 密封防盐雾机壳

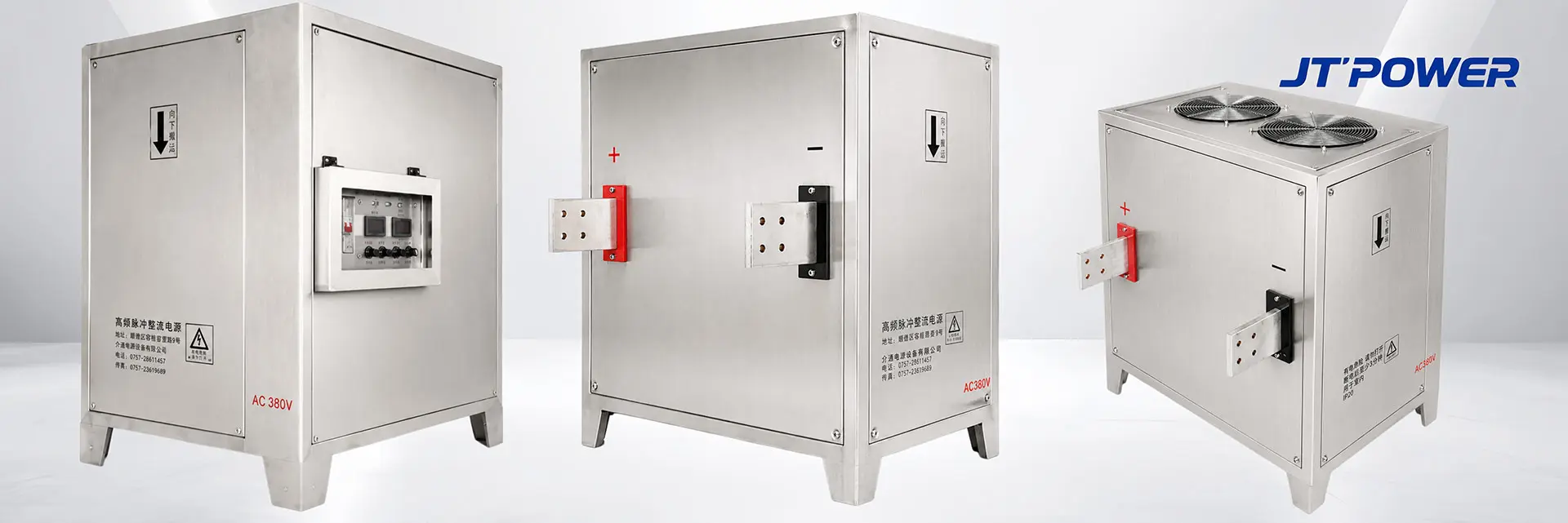

介通电源 1500A 150V 电渗析脱盐直流电源产品详情图

技术规格与标准参数矩阵 (150V 1500A)

*工业级高压水处理硬件配置，专为严苛的 24/7 连续高盐脱盐环境打造。

电网抑浪涌软启动
集成软件驱动的预充电电路，平稳控制开机加载冲击，保护整流器内部主功率器件及水厂变压器免受浪涌损坏。

微谐波低纹波网络
内置低谐波平滑滤波网络，全量程纹波系数控制在 ≤ 1% RMS 以内，提供平稳直流电场，大幅延长离子交换膜寿命。

先进半导体核心
采用高压工业级 IGBT 模块阵列或低损耗碳化硅 (SiC) MOSFET 架构，整机转换效率 ≥ 94%，显著降低脱盐电耗成本。

光电隔离 SCADA 中心
标配隔离 RS485 (Modbus RTU) 通讯接口，轻松无缝接入西门子、三菱、欧姆龙等中控室 PLC 自动化监控系统。

技术参数项 标准工业规格 工程定制扩展与合规标准
额定输出电流范围 0 — 1500 安培 (全量程无级可调) 高分辨率微步调节，完美匹配自动化电渗析流速控制
额定输出电压范围 0 — 150 伏特直流头程 恒流 (CC) / 恒压 (CV) 模式自动无缝切换
涌浪电流保护 智能软启动功能开启 0 — 10 秒可编程线性斜坡上升，保护水厂电网
国际认证标准 CE 符合性认证 完全符合欧盟 LVD (2014/35/EU) 与 EMC (2014/30/EU) 标准
稳流控制精度 ≤ ±0.1% 全量程校准 高稳态控制精度，专为高浓度盐水电渗析浓缩定制
纹波系数 ≤ 1% RMS (全输出范围) 精密波形平滑滤波，保障膜堆两侧离子迁移速率平稳
核心功率半导体 可选配重载 IGBT / 分立 SiC MOSFET 高频开关电源 (SMPS) 拓扑结构模块
功率因数 (COSΦ) ≥ 0.95 (满载 1500A 运行下) 高能效架构，显著降低水厂配电线路无功损耗开支
散热架构 强制风冷 / 工业水冷 (可选配) 双认证散热框架，独立内部风道完全隔离酸碱水汽

工程备注： 所有介通电源 (JT-POWER) 高频模块化整流器拓扑均采用高规格标准化紫铜母排布线，从根本上降低发热损耗，简化现场模块热插拔维护，最大化提升工厂连续生产运行时间。

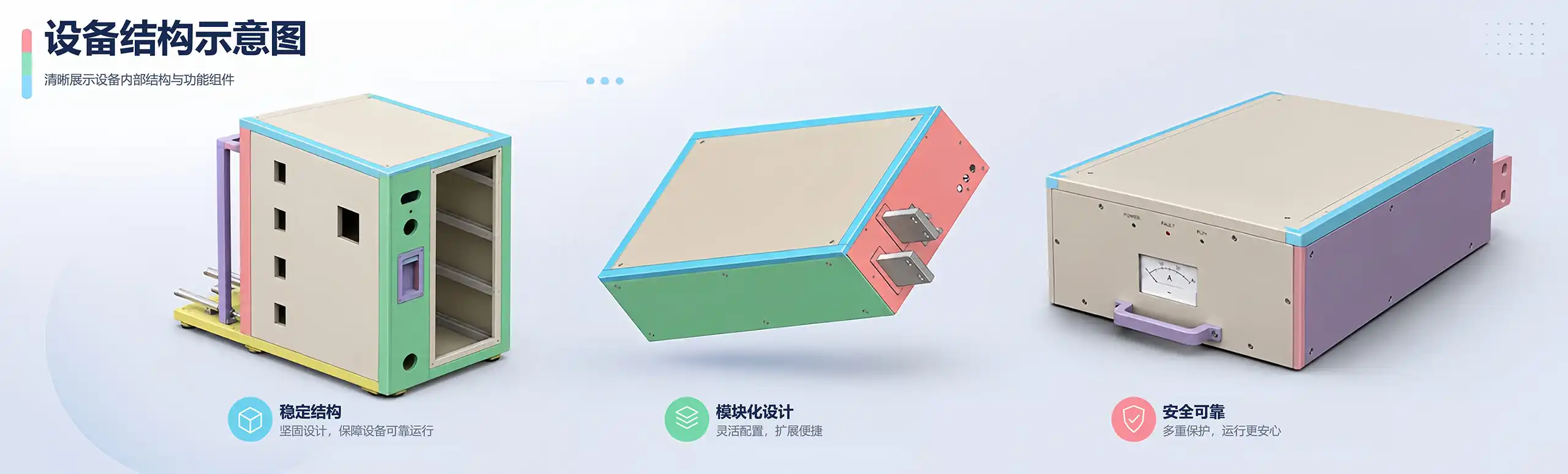

介通电源工业整流设备结构示意图 设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。

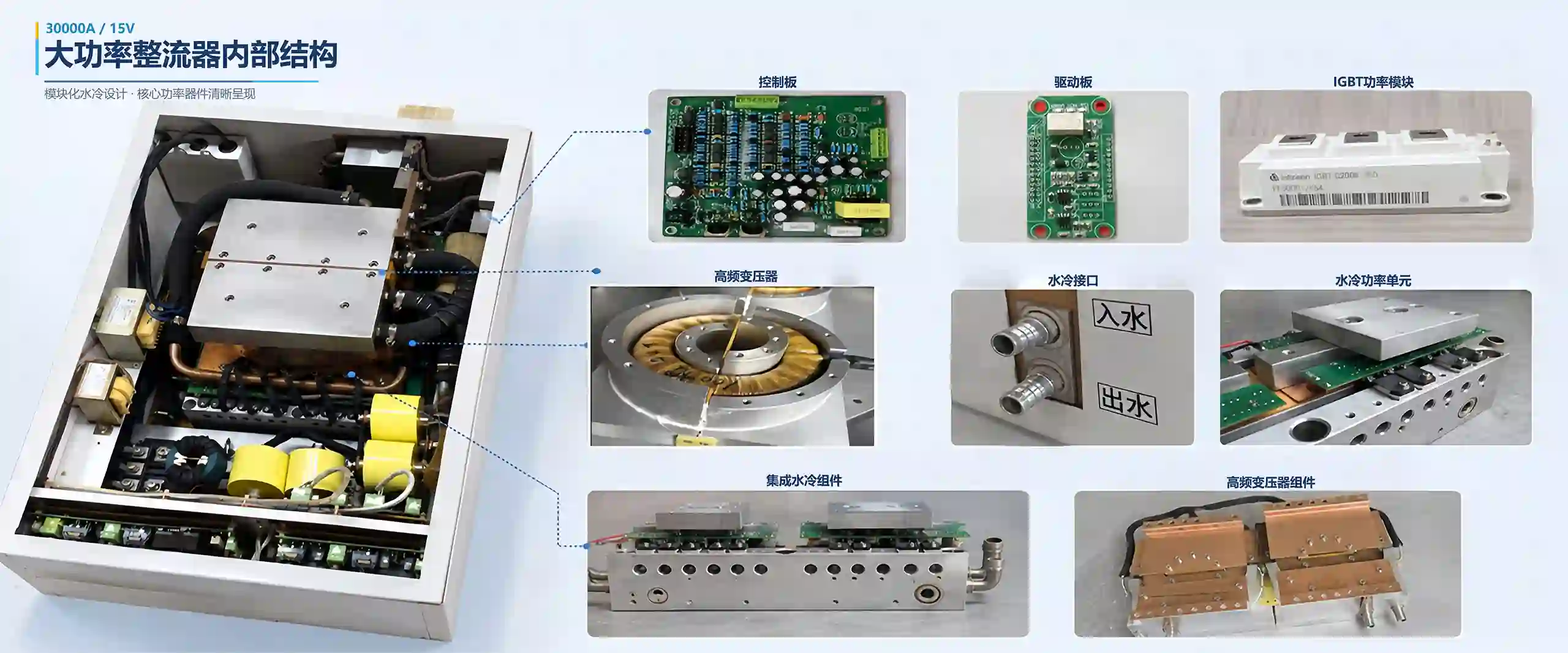

介通电源大功率整流器内部结构图

卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。

自主知识产权专利网络与非标定制设计框架

支持图纸定制

依据您的工程原理图与厂房图纸定制建造

正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。

专利号

专有高频变压器（专利号：ZL 2019 2 1905918.5）

融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。

专利号

集成式高效散热底座（专利号：ZL 2019 3 0679510.X）

采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。

隔离总线

完全光电隔离密封控制舱

核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。

工业自动化与网络控制架构

专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。

介通电源工业整流器网络集中监控系统

工业现场部署与全球物流交付

1. 分体模块化安全运输包装
为确保海运及远途运输安全，并方便设备在受限厂房空间内吊装就位，大功率整流设备采用分体模块化机柜结构。整机封装于符合 ISPM-15 国际标准的出口熏蒸木箱内，内衬重型防潮防盐雾保护膜，全方位抵御高盐雾海运环境腐蚀。
2. 全球物流与高效报关履约
常规设备可在标准生产周期内准时具备出厂发运条件。我们提供完善的出口物流服务，覆盖全球海运、陆运解决方案，灵活支持 FOB 港口交货、CIF 到港及 DDP 门到门双清含税交付流程。
3. 工程技术审核与调试支持
我们提供全套工程原理图、电气接线图、内部元器件清单及母排铜排排布数据，配合客户工厂的安规审查。同时提供一站式远程指导调试服务、定制换向程序逻辑及全生命周期设备追踪，保障项目平稳投产。

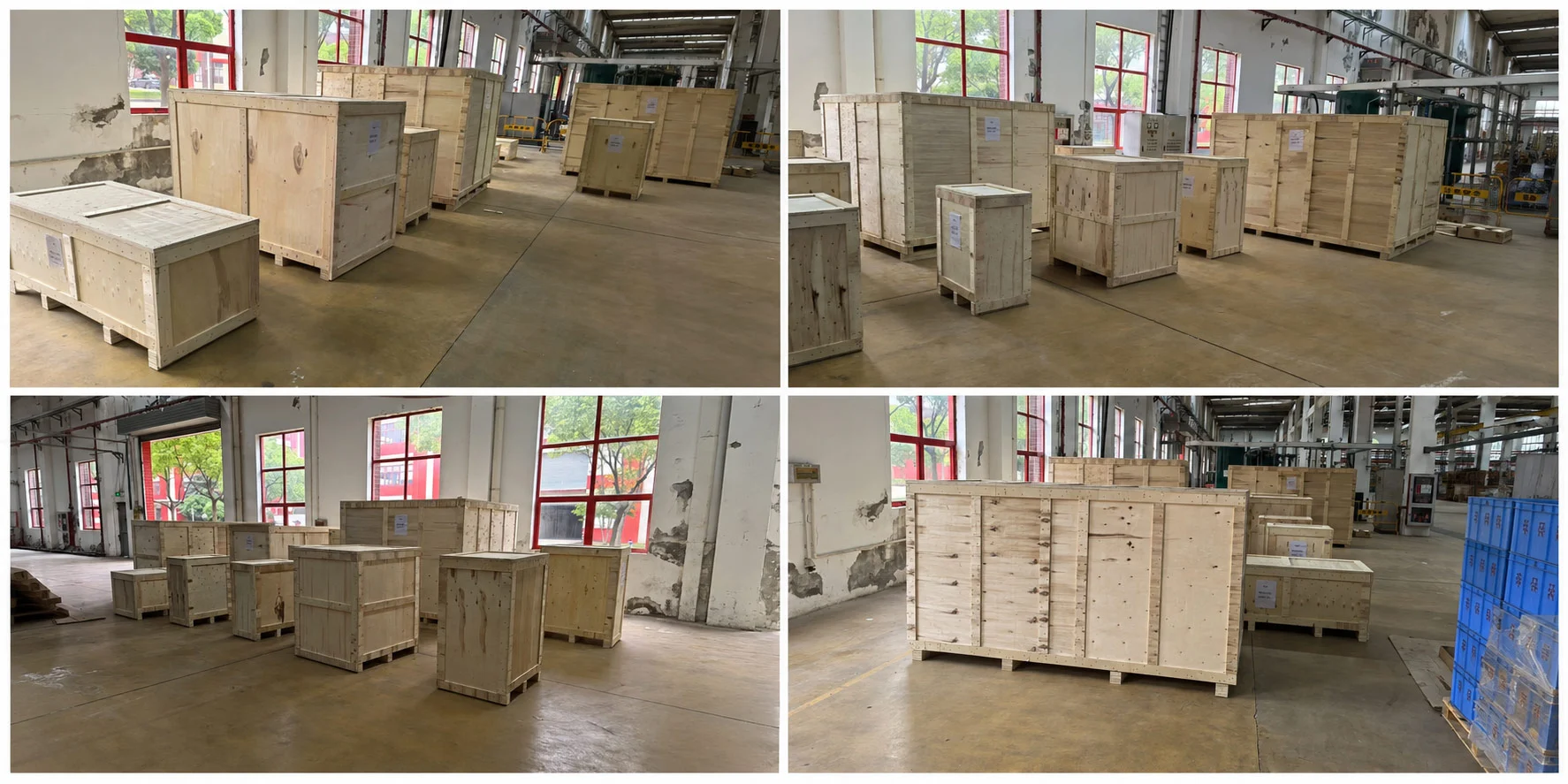

介通电源整流器出口木箱包装

⚡ 100% 灵活工程与非标参数定制

需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。

请在下方提交您所需的规格需求，我们将为您提供专业的技术评估与选型咨询：
👇👇👇

1500A 150V Electrodialysis Desalination High-Frequency Switch Rectifier System

Engineered specifically for industrial zero liquid discharge (ZLD), seawater desalination, bipolar membrane acid-base generation, and high-concentration electrodialysis (ED/EDR) stack desalination.

At JT-POWER, we manufacture high-capacity rectifier systems to maximize processing efficiency. This heavy-duty 1500A 150V electrodialysis desalination DC power supply utilizes high-voltage IGBT / SiC soft-switching topologies, delivering ultra-stable precision DC output to minimize membrane polarization and scaling risks for long-term ion-exchange membrane stability.

✓ Intelligent Pre-charge Soft Start: Software-driven pre-charge sequencing smoothly manages initial load surges, completely eliminating grid inrush spikes during startup.
✓ High-Voltage Stack Matching: Provides 0-150V wide voltage headroom and 1500A steady current, supporting seamless Constant Current (CC) and Constant Voltage (CV) crossover.
✓ Sealed Corrosion-Resistant Control Chamber: Microprocessor logic boards are encapsulated in an isolated chamber to withstand on-site salt spray, acid, and alkali vapors for 24/7 continuous operation.

⚡ 1500A/150V ED Special
📐 Heavy IGBT/SiC Topology
📦 IP54 Sealed Cabinet

JT-POWER 1500A 150V Electrodialysis Desalination DC Power Supply Product Detail Image

Technical Specifications & Parameter Matrix (150V 1500A Baseline)

*Industrial-grade high-voltage water treatment hardware, engineered for rigorous 24/7 continuous operation.

Grid Inrush Suppression Soft Start
Integrates software-driven pre-charge circuits to smoothly manage startup load impact, protecting internal power switches and plant transformers from surge damage.

Micro-Harmonic Low Ripple Network
Built-in low-harmonic smoothing filter network maintains full-range ripple factor at ≤ 1% RMS, providing an ultra-flat DC field to extend membrane service life.

Advanced Semiconductor Core
Adapts high-voltage industrial IGBT module arrays or low-loss Silicon Carbide (SiC) MOSFET architectures, achieving conversion efficiency ≥ 94% to lower operating power costs.

Optoelectronically Isolated SCADA Center
Standard isolated RS485 (Modbus RTU) communication interface seamlessly connects to Siemens, Mitsubishi, Omron, and central control room PLC systems.

Technical Parameter
Rated Output Current: 0 — 1500 Amperes (Stepless Adjustable)
High-resolution micro-step tuning, perfectly matching automated ED flow rate control.

Standard Industrial Spec
Rated Output Voltage: 0 — 150 Volts DC Headroom
Automatic seamless crossover between Constant Current (CC) and Constant Voltage (CV) modes.

Inrush Protection
Inrush Current Protection: Smart Soft-Start Enabled
0 — 10s programmable linear ramp-up to safeguard plant power infrastructure.

International Certification
Compliance Standard: CE Conformity Certified
Fully complies with EU LVD (2014/35/EU) and EMC (2014/30/EU) directives.

Control Precision
Current Stability: ≤ ±0.1% Full Scale Calibrated
High steady-state control precision, customized for high-salinity electrodialysis concentration.

Ripple Specs
Ripple Factor: ≤ 1% RMS (Full Output Range)
Precision waveform smoothing filter ensures steady ion migration rates across membranes.

Power Factor
Power Factor (COSΦ): ≥ 0.95 (At Full 1500A Load)
High-efficiency architecture significantly reduces reactive power loss expenses on plant distribution lines.

Engineering Note: All JT-POWER high-frequency modular rectifier topologies utilize heavy-duty standardized solid copper busbar routing to fundamentally reduce thermal losses, simplify hot-swap maintenance on-site, and maximize continuous plant uptime.

electrodialysis rectifier, ZLD wastewater power supply, high voltage DC rectifier, 1500A 150V switching power supply, Jietong Power Equipment, electrodialysis power price, industrial water treatment power supply

系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。

内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。

自主专利网络与图纸定制矩阵

图纸自适应定制
根据您的机械原理图与厂房图纸打造
发送您的机械原理图或车间布局图。我们的工程团队将定制专属机柜，完美适配您的技术机房空间。
专利号：ZL 2019 2 1905918.5
自主高频变压器矩阵工程技术
融合磁芯矩阵工程设计，直接引导大功率能量传输且漏感近乎为零，大幅降低大功率运行时的发热损耗。
专利号：ZL 2019 3 0679510.X
集成散热紫铜底板结构
专利级重型紫铜基板可快速将结温热量传导至外部，最大化保障设备在连续满载工况下的运行时间参数。
隔离总线
全光电隔离密封控制器舱
核心微处理器遥测结构与车间酸雾完全隔离，有效阻断强共模噪声与接地回路反馈干扰错误。

工业自动化与网络架构

系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。

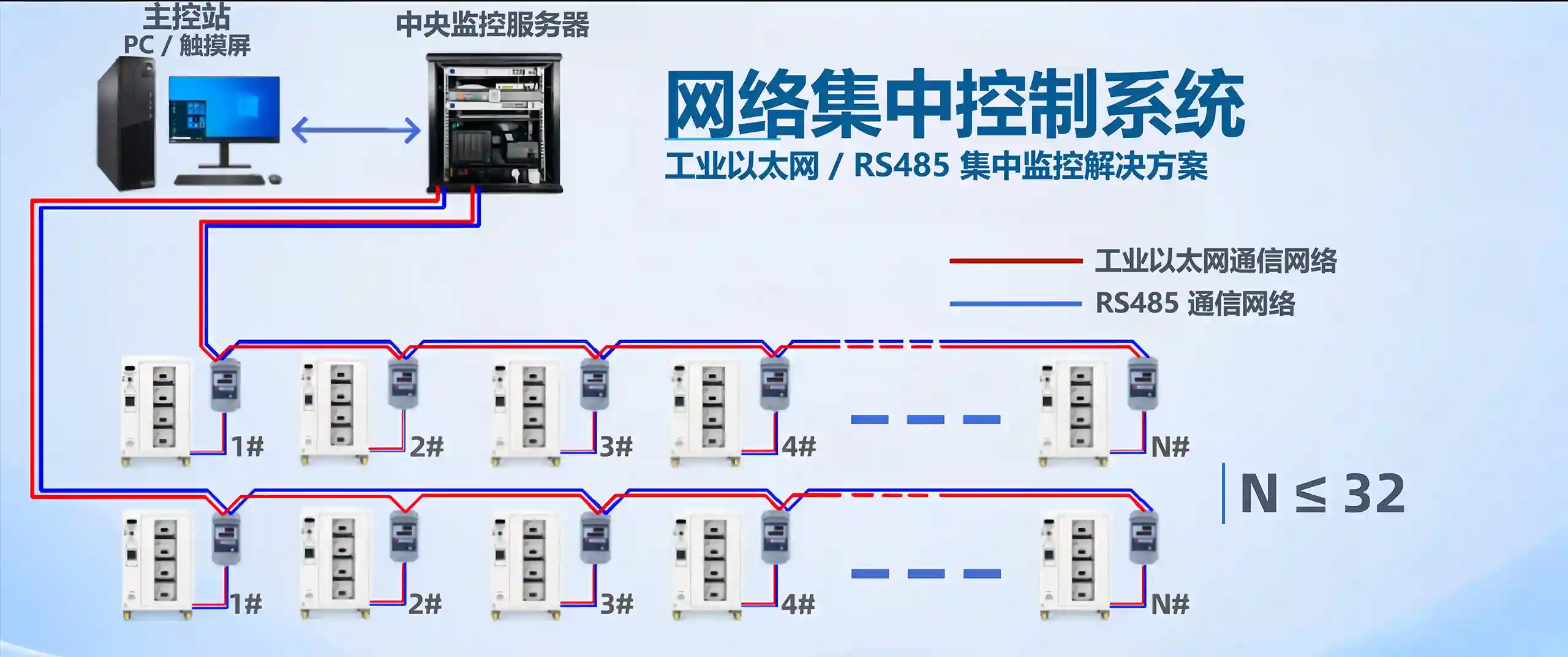

网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。

工业现场部署与全球物流

步骤 01
分体模块化安全运输打包
重型系统采用分体模块化配置，适应有限的现场通道。设备采用符合 ISPM-15 标准的适航出口木箱封存，并内衬防潮膜以防止海运盐雾腐蚀。
步骤 02
国际物流发运处理
发货在标准的 30-45 个工作日生产周期内达到出海状态。我们提供完善的出口物流服务，覆盖 FOB 港口、CIF 海港以及全球 DDP 工厂交付对接方案。
步骤 03
工程审查与调试技术支持
提供完整的工程蓝图、电路原理图和母排排布图供厂区审查。全盘配套交钥匙远程调试指导与追踪阵列。

介通电源整流器出口木箱包装

⚡ 100% 灵活工程定制与按需参数定制

需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。

请在下方提交您所需的规格参数，以获取技术咨询方案。
👇👇👇
Back
介通电源 1500A 150V 电渗析脱盐直流电源主图
Leave Message

Related Products

直接工程热线
+86-139-2825-8623
全球销售支持
info@jt-rectifier.com
技术支持中心
info@jt-rectifier.com
点击联系我们

24小时内回复

第一部分：应用与电解/水处理工艺 FAQ ⚗️
这款 150V 高压电源如何在电渗析海水淡化槽中优化离子分离效率？
电渗析（ED）与频繁倒极电渗析（EDR）系统需要较高的高压头程，以克服离子交换膜堆的电阻。本单元保持稳定的高密度直流电场，驱使离子快速穿过膜层，充当用于工业苦咸水处理的顶尖 电渗析海水淡化直流电源。
这款 1500A 系统保证多大的纹波系数？它如何保护离子交换膜？
满载时，电流纹波系数被严格锁定在 ≤0.5% RMS 以内。将纹波降至极低可防止高压峰值谐波导致膜局部极化、结垢和过早热退化，树立了其作为精英级 低纹波电渗析电源 模块的地位。
这款 150V 整流器是否支持自动倒极（EDR），以实现膜堆的自清洁？
是的，完全支持！为了在无需化学冲洗的情况下消除膜表面的结垢，咱们的系统支持与外部或内部极性换向开关无缝集成，为重载 自动倒极水处理整流器 执行快速且同步的换向过渡。
在淡化周期中，当溶液电导率急剧下降时，控制闭环如何自适应？
随着水中的离子被不断去除，膜堆内部的电解液电阻会急剧上升。内置的微秒级反馈闭环能在恒流与恒压极限之间进行动态交叉调节，充当高响应度的 工业水净化电源 终端。
这款 150V 1500A 电源组件是否具备市政或工业水处理 24/7 连续运行的额定能力？
本电源按 100% 连续工作制（Continuous Duty Cycle）工程化设计，采用超大散热裕量拓扑，可在不间断的水厂环境下以最大额定功率平稳运行，充当强悍可靠的 连续重载海水淡化整流器 机柜。
第二部分：硬件架构与机箱机柜 FAQ 🔧
在 225kW 系统中采用碳化硅（SiC）开关管在硬件和效率上有何优势？
通过采用工作在 100kHz 切换频率下的高频碳化硅（SiC）MOSFET 开关管，整机转换效率高达 93%。与传统老旧系统相比，这大幅降低了内部功耗，并缩减了机柜物理体积，定义了真正的 高效率碳化硅整流器 架构。
机柜如何保护内部电子器件免受恶劣、高湿度水处理环境的侵蚀？
水处理设施内部充斥着极高的湿度和腐蚀性化学蒸气。机箱将敏感的电子器件分隔在独立的风道区内，并经过多层环氧树脂防腐屏障包覆处理，耐用性远超标准机柜，是专用的 防腐蚀水处理电源。
1500A 输出紫铜母排的设计是否能防止极限热失效？
我们精密加工了加宽高纯度 T2 紫铜母排，并经过重镀银处理。这消除了接触电阻压降，并将满载运行温升严格锁控在 ΔT≤30°C 的极低水平，专为顶级 重载紫铜母排整流器 打造。
采用了什么变压器磁芯技术来承载连续 150V 的高压输出模块？
内部核心模块采用重载纳米晶 EE130 磁芯，配合多股绞合漆包线（Litz wire）绕组。该配置彻底消除了在此类 高频变压器开关电源 模块中高频开关时常见的集肤效应瓶颈与磁芯饱和问题。
多个 1500A 模块是否可以并联，或配置为 N+1 冗余架构？
是的，完全可以！对于大容量淡化厂，独立的子模块可以无缝并联共同分担负载。如果一个模块跳闸，其余单元会自动调整，通过 模块化大功率开关整流器 配置提供最大化的运行时间保障。
第三部分：数字控制与自动化 FAQ 🔬
系统支持哪些通讯协议，以实现全厂自动化 PLC 网络的集成？
控制主板原生具备隔离式 RS485 Modbus-RTU 通道，并可升级为 Profinet 或以太网节点，确保在 支持 Profinet 可编程工业整流器 网络上与中央控制室进行低延迟通信。
系统采用了什么硬件处理器架构来驱动高速闭环调节？
计算大脑由工业级高速微控制器芯片（MCU）驱动，与传统老旧模拟 微控制器控制工业整流器 板卡相比，执行快速调节命令且零热温漂。
当电渗析膜堆发生短路时，短路保护矩阵的反应速度有多快？
数字固件时刻评估反馈参数，一旦检测到死短路或膜堆故障，可在不到 10 微秒（μs）内执行电子脉冲关断，在 快速响应脉冲开关整流器 中提供顶级安全标准。
控制 HMI 面板上提供了多高精度的数字微调分辨率？
校准架构支持在高对比度面板上进行低至 0.1V 和 1A 的微步精细调节，为厂区技术人员提供了顶级 高精度数字工业整流器 终端所需的严格控制颗粒度。
启动这款 225kW 淡化电源会引起厂区电网危险的冲击电压骤降吗？
完全不会。自动化数字控制系统运行平滑的可编程软启动程序，能够彻底压制初始浪涌电流尖峰，兑现咱们 软启动大电流整流器 对电网保护的承诺。
