2000A 15V 高频周期反向脉冲电镀整流器 (PRP) | 盲孔高厚径比填孔与精密微细电沉积直流系统
📐 碳化硅 SiC / H 桥软开关
📦 IP54 密封防腐蚀机壳
技术规格与标准参数矩阵 (15V 2000A 反向脉冲版)
*工业级大容量高精密反向脉冲硬件配置，专为严苛的 24/7 连续深孔填平及微细电沉积线打造。
| 技术参数项 | 标准工业规格 | 工程定制扩展与合规标准 |
|---|---|---|
| 正/反向峰值电流 | 0 — 2000 安培 (微步独立可调) | 高分辨率步进调节，正反向电流比例自由设定 |
| 额定脉冲输出电压 | 0 — 15 伏特直流头程 | 恒流 (CC) / 恒压 (CV) 模式自动无缝切换 |
| 换向频率与时间参数 | 正向 (Tf) / 反向 (Tr) 0.1ms — 999.9ms 可调 | 支持单/双脉冲与周期反向脉冲 (PRP) 复合模式 |
| 国际认证标准 | CE 符合性认证 | 完全符合欧盟 LVD (2014/35/EU) 与 EMC (2014/30/EU) 标准 |
| 稳态控制精度 | ≤ ±0.1% 全量程校准 | 高精度微处理器闭环配置，精准控制金属沉积厚度 |
| 直流基波纹波 | ≤ 0.5% RMS (纯直流模式) | 纯净多级低通平滑滤波，保障高致密度与镜面平整度 |
| 交流输入主电源 | 三相 AC 380V/415V/480V ±10%, 50Hz/60Hz | 通用工业电网同步，预装软启动抑浪涌电路 |
| 功率因数 (COSΦ) | ≥ 0.95 (满载运行下) | 高效能架构，显著降低车间配电网无功功率损耗 |
| 散热架构 | 强制独立风道 / 密闭水冷 (可选配) | 双认证散热框架，独立内部风道完全隔离酸雾侵蚀 |
工程备注： 所有介通电源 (JT-POWER) 高频模块化整流器拓扑均采用高规格标准化紫铜母排布线，从根本上降低发热损耗，简化现场模块热插拔维护，最大化提升工厂连续生产运行时间。
设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。
卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。
自主知识产权专利网络与非标定制设计框架
依据您的工程原理图与厂房图纸定制建造
正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。
专有高频变压器（专利号：ZL 2019 2 1905918.5）
融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。
集成式高效散热底座（专利号：ZL 2019 3 0679510.X）
采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。
完全光电隔离密封控制舱
核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。
工业自动化与网络控制架构
专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。
工业现场部署与全球物流交付
⚡ 100% 灵活工程与非标参数定制
需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。

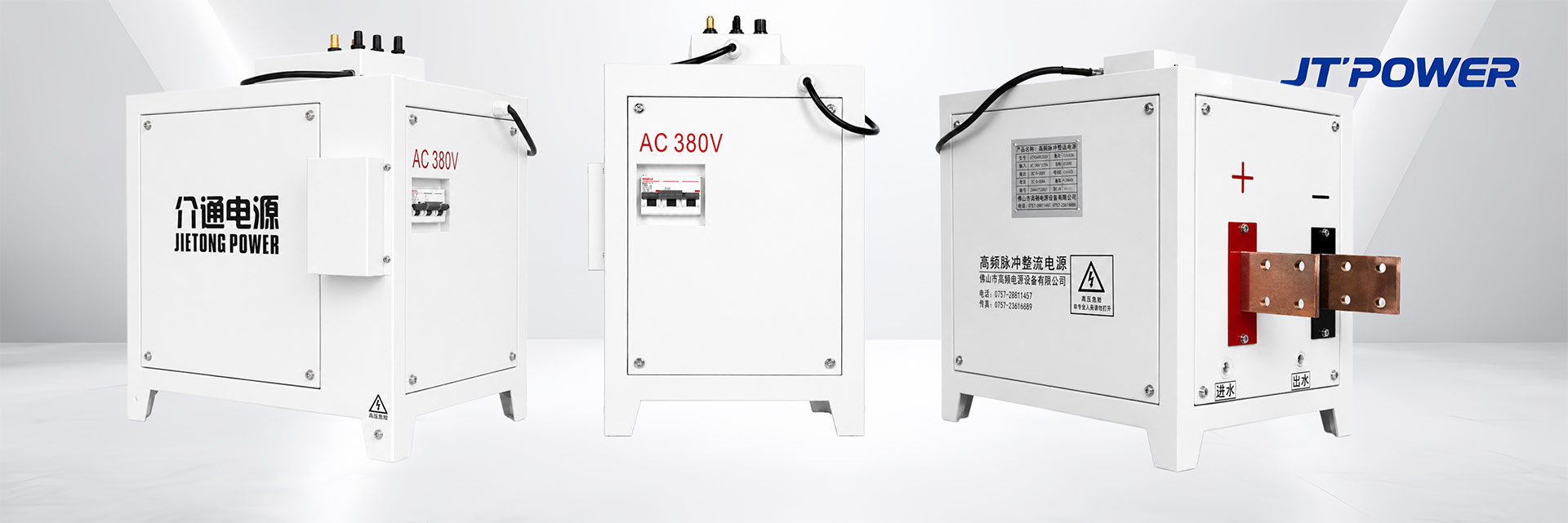

2000A 15V 高频周期反向脉冲电镀整流器 (PRP) | 盲孔高厚径比填孔与精密微细电沉积直流系统
专为多层高密度 PCB/IC 载板盲孔填孔、精密电子五金贵金属镀金镀银、高深镀微孔内腔及复杂难镀工件周期换向电沉积打造。
这款工业级 2000A 15V 周期反向脉冲电镀整流系统 (PRP) 搭载微秒级 H 桥双向高速换向拓扑，通过正向高效沉积与反向微量阳极剥离的周期交替，消除微区浓差极化与毛刺，实现高平整度、无空洞的微观致密沉积层。
技术规格与标准参数矩阵 (15V 2000A 反向脉冲版)
工程备注： 所有介通电源 (JT-POWER) 高频模块化整流器拓扑均采用高规格标准化紫铜母排布线，从根本上降低发热损耗，简化现场模块热插拔维护，最大化提升工厂连续生产运行时间。
系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。
内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。
自主专利网络与图纸定制矩阵
工业自动化与网络架构
系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。
网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。
工业现场部署与全球物流
⚡ 100% 灵活工程定制与按需参数定制
需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。
以下回答用于前期选型沟通，正式配置以项目数据表、技术协议和订单文件为准。
2000A 15V 脉冲反向电镀整流器的主要选型依据是什么？
主要依据包括正向输出、反向输出、持续时间、间隔、换向条件和极性联锁。正反向完整换向时序是核心工艺资料，电流方向、转换延时、保护动作和控制器握手信号应在接槽前审核。 最终配置需覆盖最大生产批次和完整运行周期。
正反向脉冲协同控制为什么不能只看设备额定值？
额定值只表示设备平台能力，实际工作点还受到工件或负载、接触状态、槽体条件、导电路径压降和工艺程序影响。
该型号与反向脉冲及脉冲反向电镀工序怎样匹配？
先确认最大负载和工艺窗口，再核对电气平台、直流连接、冷却和控制接口。记录正向/反向电流和时间。
工艺变化后是否需要重新审核选型？
需要。装载量、工件面积、槽液或负载、处理时间、接触方式和生产节拍发生明显变化时，应重新核对电流、电压和工作周期。
2000A 15V 脉冲反向电镀整流器的已确认额定信息是什么？
已确认额定输出为 2000A / 15V，采用水冷。页面只写入已经确认的信息，其余输入、调节、输出质量、保护和接口参数以项目文件为准。
额定电流是否等于每批产品都要使用的电流？
不等于。额定电流表示设备平台能力，实际生产设定由有效负载、工艺要求、装载量和生产程序决定。
额定电压是否代表设备固定在该电压运行？
不代表。实际工作电压由槽体或负载、接触状态和完整直流回路压降决定，具体调节范围在订单数据表中确认。
水冷机型安装前需要确认什么？
需要确认现场环境、机柜位置、直流端子方向、检修空间以及水冷相关接口条件，并明确异常状态下的报警和联锁方式。
能否接入现有自动化生产线？
可以按项目配置本地、远程、PLC、报警或通讯接口。双方需确认点表、量程、控制权、急停和通讯中断后的安全状态。
保护功能为什么不直接列出固定阈值？
不同现场电网、负载、冷却和工艺联锁条件不同。保护项目、阈值、延时、报警级别及复位方式需要在项目技术文件中确认。
设备到场前需要完成哪些接口确认？
应确认交流进线、直流连接、冷却、机柜布置、控制点表、通讯、急停、接地、施工边界和调试条件，并形成双方可执行的文件。
询价时需要提交哪些资料？
请提供工艺名称、正向输出、反向输出、持续时间、间隔、换向条件和极性联锁、最大负载、工作周期、现场电源、冷却、设备布置和自动化接口要求。
