200A 12V 半导体级超低纹波精密电源
📐 超低纹波 ≤ 0.1% RMS
📦 洁净室级低噪密封机壳
技术规格与标准参数矩阵 (12V 200A 半导体超低纹波版)
*仪器级精密硬件配置，专为严苛的 24/7 连续晶圆级先进封装与微纳电化学作业打造。
| 技术参数项 | 标准工业规格 | 工程定制扩展与合规标准 |
|---|---|---|
| 额定直流输出电流 | 0 — 200 安培 (微步连续可调) | 高分辨率 1mA 步进精度，适配晶圆凸块与微细线路超精电镀 |
| 额定直流输出电压 | 0 — 12 伏特充裕直流头程 | 恒流 (CC) / 恒压 (CV) 模式自动平滑无缝切换 |
| 稳态控制精度 | ≤ ±0.1% 全量程校准 | 24 位高分辨率数字反馈闭环，确保亚微米级厚度均一性 |
| 纹波与噪声系数 | ≤ 0.1% RMS (全功率输出范围) | 极低纹波有源滤波技术，彻底消除微观空洞与针孔缺陷 |
| 涌浪抑制与软启动 | 智能微步软启动系统开启 | 0 — 30 秒可编程线性爬坡，杜绝开机瞬态电涌击穿晶圆微结构 |
| 国际认证标准 | CE 符合性认证 / SEMI 兼容 | 符合欧盟 LVD/EMC 标准及半导体机台电气安全标准 |
| 交流输入主电源 | 单相/三相 AC 220V/380V ±10%, 50Hz/60Hz | 工业电网灵活接入，内置增强型 EMI/RFI 电力滤波器 |
| 功率因数 (COSΦ) | ≥ 0.95 (满载 200A 运行下) | 高效能架构，显著降低车间配电系统热损耗与无功功率 |
| 散热架构 | 低噪独立风道 / 密闭纯水冷却 (可选配) | 洁净室防微尘外溢设计，独立舱体完全隔离环境酸碱水汽侵蚀 |
工程备注： 所有介通电源 (JT-POWER) 高频模块化整流器拓扑均采用高规格标准化紫铜母排布线，从根本上降低发热损耗，简化现场模块热插拔维护，最大化提升工厂连续生产运行时间。
设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。
卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。
自主知识产权专利网络与非标定制设计框架
依据您的工程原理图与厂房图纸定制建造
正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。
专有高频变压器（专利号：ZL 2019 2 1905918.5）
融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。
集成式高效散热底座（专利号：ZL 2019 3 0679510.X）
采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。
完全光电隔离密封控制舱
核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。
工业自动化与网络控制架构
专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。
工业现场部署与全球物流交付
⚡ 100% 灵活工程与非标参数定制
需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。

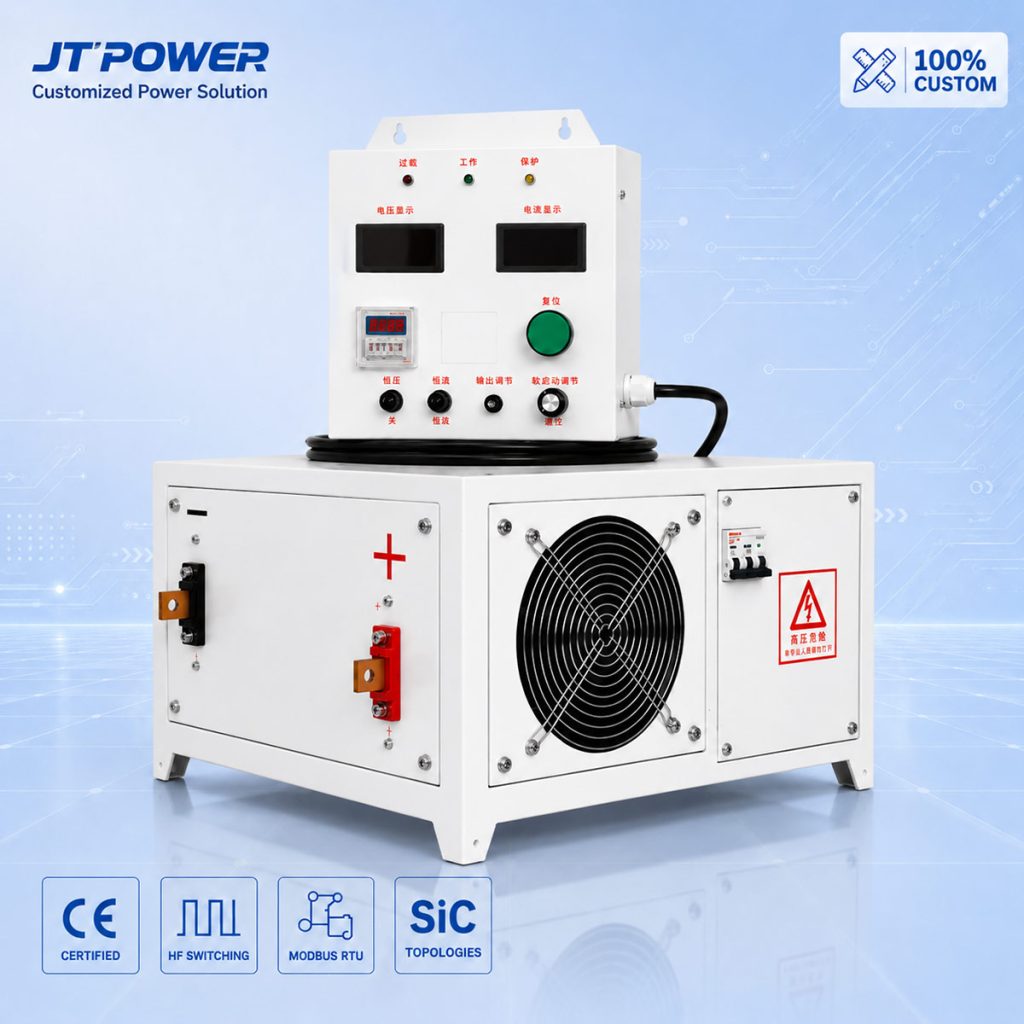

200A 12V 半导体级超低纹波精密电源
专为 8/12 英寸晶圆凸块电镀 (Bumping)、TSV 硅通孔微孔填平、IC 载板微细线路电沉积及半导体洁净室高精密电化学工艺量身研制。
这款仪器级 200A 12V 半导体级高频开关精密直流电源 搭载碳化硅 (SiC) 超高频混合拓扑与多级主动有源滤波网络，实现 ≤ 0.1% RMS 的超低基准纹波与 ≤ ±0.1% 的高精密稳流控制，彻底消除电化学微观结晶畸变与微孔空洞，确保晶圆全表面纳米级膜厚一致性与零缺陷良率。
技术规格与标准参数矩阵 (12V 200A 半导体超低纹波版)
工程备注： 所有介通电源 (JT-POWER) 高频模块化整流器拓扑均采用高规格标准化紫铜母排布线，从根本上降低发热损耗，简化现场模块热插拔维护，最大化提升工厂连续生产运行时间。
系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。
内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。
自主专利网络与图纸定制矩阵
工业自动化与网络架构
系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。
网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。
工业现场部署与全球物流
⚡ 100% 灵活工程定制与按需参数定制
需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。
这款设备的工艺选型重点是什么？
最终配置结合实际工艺窗口、负载、槽体连接、冷却和控制要求确认。
如何提供项目询价资料？
请提交工艺流程、负载参数、运行周期、安装条件和控制接口要求。
能否接入自动化产线？
本地操作、启停、设定值、报警和 PLC 或通讯接口按订单方案确认。
