200A 12V 实验室精密整流器
📐 贵金属打样与小微滚镀
📦 连续电沉积工艺测试
技术规格与标准参数矩阵 (12V 200A 实验室精密科研版)
*实验室高等级精密电化学控制硬件平台，专为严苛的长时间电化学分析与高精膜厚公差控制打造。
| 技术参数项 | 标准工业规格 | 工程定制扩展与合规标准 |
|---|---|---|
| 额定直流输出电流 | 0 — 200 安培 (连续无级调节) | 高精度细分步进，最低可达 0.01A 分辨率，满足小微电极面积沉积需求 |
| 额定直流输出电压 | 0 — 12 伏特连续无级可调 | 恒流 (CC) 与恒压 (CV) 自动平滑切换，带双向限压限流过冲保护 |
| 额定直流输出功率 | 2.4 kW 连续额定输出 | 紧凑型台面机箱，便携易放，支持通风橱线侧就近接线 |
| 稳态控制精度 | ≤ ±0.1% 全量程校准 | 全数字 24 位高分辨率采样闭环，实现长时间测试零温漂 |
| 输出直流纹波系数 | ≤ 0.5% RMS (全功率输出范围) | 纯净低通平滑网络，消除电化学双电层微观抖动，提升结晶致密度 |
| 整机满载综合效率 | ≥ 90.0% (额定工况) | 功率因数 ≥ 0.95，低发热量，适配实验室空调恒温环境 |
| 交流输入主电源 | 单相 AC 220V ±10%, 50Hz/60Hz | 标准实验室常规插座即插即用，标配内置高能抗电涌吸收网络 |
| 冷却架构与环境防护 | 强制独立风道智能风冷 | 主控主板双层防腐三防涂敷，有效防护实验试剂酸雾挥发渗透 |
工程备注： 在高校及科研所微型电解槽测试中，单次试验电解液容量通常较小（数升至几十升不等），欧姆内阻随反应热累积易产生快速热漂移。200A 12V 规格具备充裕的 12V 直流头程与 ≤ ±0.1% 极限稳流性能，不仅能提供极高的数据复现性，还可通过标配的单相 220V 电源线直接部署于实验台面；建议使用截面积不低于 35mm² 的多股纯铜软线连接电极，以将外部导线压降控制在 0.2V 以内，避免长线电感影响瞬态波形精度。
设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。
卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。
自主知识产权专利网络与非标定制设计框架
依据您的工程原理图与厂房图纸定制建造
正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。
专有高频变压器（专利号：ZL 2019 2 1905918.5）
融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。
集成式高效散热底座（专利号：ZL 2019 3 0679510.X）
采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。
完全光电隔离密封控制舱
核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。
工业自动化与网络控制架构
专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。
工业现场部署与全球物流交付
⚡ 100% 灵活工程与非标参数定制
需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。

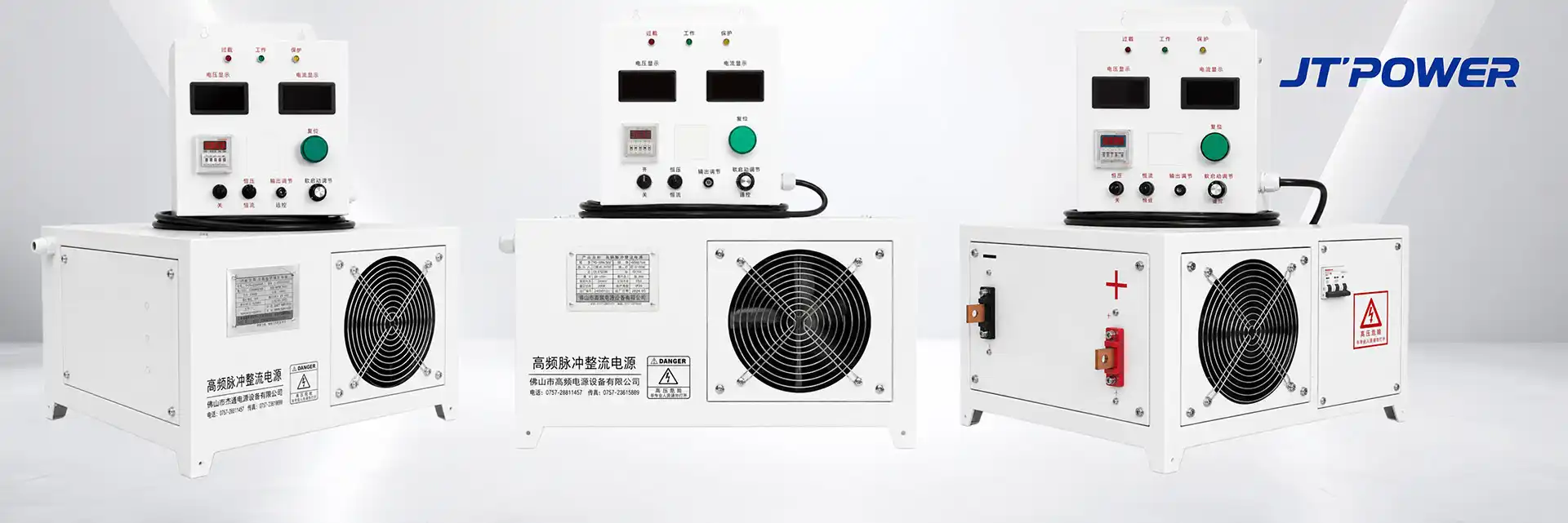

200A 12V 实验室精密整流器
专为高校材料化学实验室、半导体电沉积机理研究、微纳电极极化测试及微型滚镀贵金属打样量身研制。
介通电源 200A 12V 实验室精密整流系统 具备 2.4kW 连续额定直流输出功率，搭载全控型高频软开关拓扑与深度微积分 LC 平滑滤波网络，整机转换效率 ≥ 90.0%，输出直流纹波系数严格抑制在 ≤ 0.5% RMS。针对实验室通风橱空间紧凑、常规单相 220V 即插即用供电、微小受镀面积精密控制以及长时间电化学极化对电流稳定性极其苛刻的要求，系统集成 ≤ ±0.1% 仪器级高分辨率稳流、0.01A 微步进阶梯设定与全光隔离工业总线，消除电位畸变，确保科研实验数据具备极高的可重复性与学术严谨性。
技术规格与标准参数矩阵 (12V 200A 实验室精密科研版)
工程备注： 在高校及科研所微型电解槽测试中，单次试验电解液容量通常较小（数升至几十升不等），欧姆内阻随反应热累积易产生快速热漂移。200A 12V 规格具备充裕的 12V 直流头程与 ≤ ±0.1% 极限稳流性能，不仅能提供极高的数据复现性，还可通过标配的单相 220V 电源线直接部署于实验台面；建议使用截面积不低于 35mm² 的多股纯铜软线连接电极，以将外部导线压降控制在 0.2V 以内，避免长线电感影响瞬态波形精度。
系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。
内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。
自主专利网络与图纸定制矩阵
工业自动化与网络架构
系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。
网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。
工业现场部署与全球物流
⚡ 100% 灵活工程定制与按需参数定制
需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。
