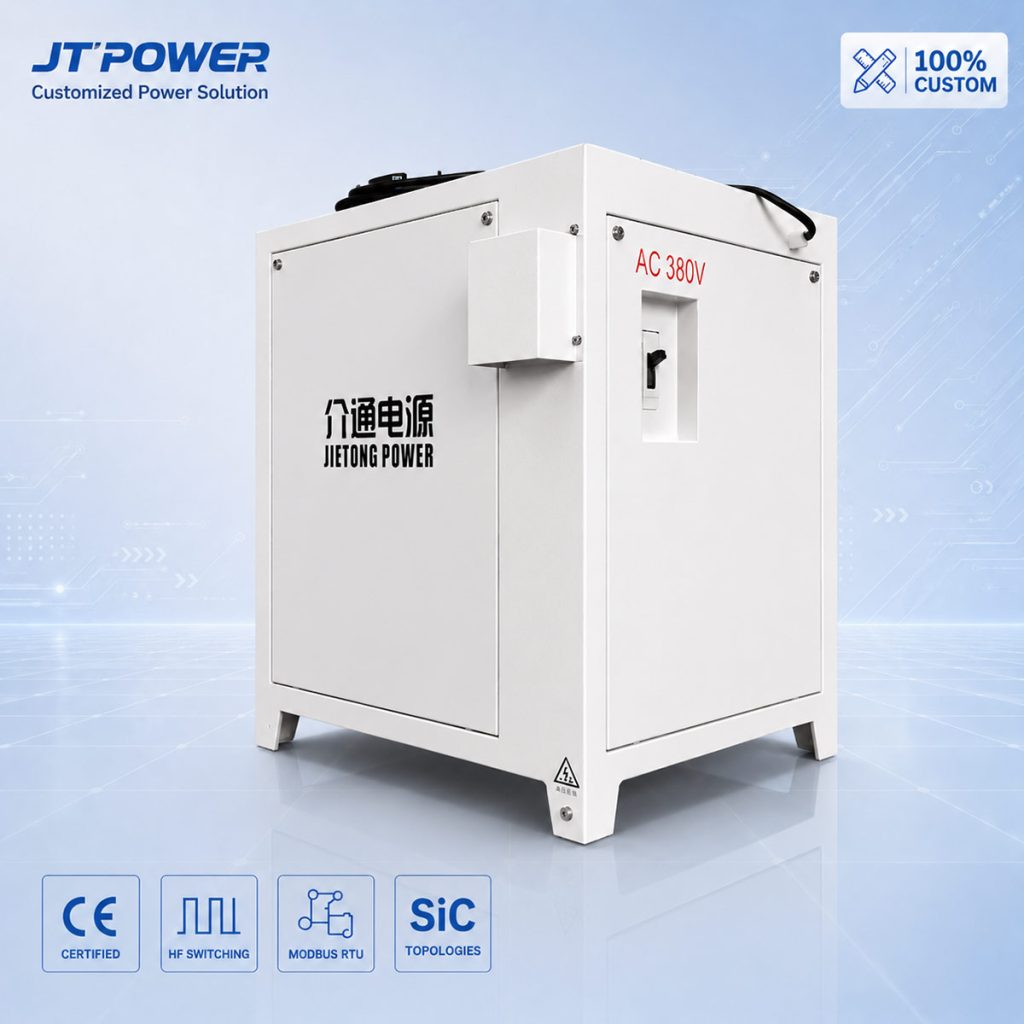

3000A 20V 金刚石工具复合电镀高频开关整流器 | 半导体金刚石线锯与精密超硬磨具微粒共沉积超低纹波直流电源系统
📐 稳流精度 ≤ ±0.1% | 纹波 ≤ 0.5%
📦 纯水密闭水冷 / 隔离风道 IP54 防腐
技术规格与标准参数矩阵 (20V 3000A 金刚石复合电沉积专用高精版)
*工业级超高精度复合电化学沉积硬件平台，专为严苛的 24/7 连续全负荷超硬材料上砂固结与高精密工具产线打造。
| 技术参数项 | 标准工业规格 | 工程定制扩展与合规标准 |
|---|---|---|
| 额定直流输出功率 | 60 kW 连续重载额定输出 | 高功率密度立柜架构，线侧就近部署，支持多槽分段并机或独立多回路控制 |
| 额定直流输出电压 | 0 — 20 伏特充裕直流头程 | 恒流 (CC) 优先运行，恒压 (CV) 限压辅助保护，平滑切换绝无电压瞬断过冲 |
| 额定直流输出电流 | 0 — 3000 安培 (连续无级可调) | 0.1A 高分辨率步进微调，精确匹配不同型号磨具表面积及多线走丝线槽总负荷 |
| 稳态控制精度 | ≤ ±0.1% 全量程校准 | 全数字闭环抗温漂算法，彻底消除几十小时长周期电沉积过程中的电流漂移 |
| 输出直流纹波系数 | ≤ 0.5% RMS (全功率输出范围) | 深度低通 LC 滤波拓扑，消除双电层交流电位扰动，保证镍/镍钴晶粒紧密包覆微粒 |
| 多段可编程阶梯软启 | 0 — 60 秒线性爬升与分段电流时序 | 支持“低流落砂定位”向“大流紧固加厚”平滑升流切换，杜绝冲击打火烧焦微细母线 |
| 国际认证标准 | CE 符合性认证 | 完全符合欧盟低电压指令 (2014/35/EU) 与电磁兼容 (2014/30/EU) 工业标准 |
| 交流输入主电源 | 三相 AC 380V/415V/480V ±10%, 50Hz/60Hz | 通用工业电网同步，标配特重载内置高能防雷与大容量电涌吸收保护网络 |
| 散热架构与环境防护 | 密闭循环纯水水冷 (IP54) / 强制独立风冷 | 控制舱气密物理隔离，微电脑主控板双层浸涂防腐三防漆，严防酸性氨基磺酸镍雾腐蚀 |
工程备注： 金刚石电镀（如光伏截断金刚线、半导体硅片切割线、电镀砂轮及金刚石磨头）是一类高度精密的复合电沉积过程。工艺普遍分为两步：初始“上砂阶段”（微电流沉积极薄金属层将微粒机械锚定嵌入）与后续“加厚固结阶段”（提升电流密度沉积高韧性镍/钴胎体至微粒高度的 50%–70%）。由于流化床内悬浮微粒碰撞、屏蔽及多线走丝回路导电轮长期磨损接触压降波动，传统 12V 电源极易在上砂加厚大负荷切换时出现电压饱和。3000A 20V 规格配置高达 20V 的充沛直流头程与 ≤ ±0.1% 极限稳流精度，能从容克服砂床阻抗，确保出砂密度均匀可控；配合 ≤ 0.5% RMS 超低纹波有效消除金属胎体内应力，杜绝切割加工中发生掉砂剥落。由于氨基磺酸镍与硫酸镍镀液挥发气体具腐蚀性，强烈建议选用 IP54 密闭水冷机箱，实现半导体元件长效稳定运行。

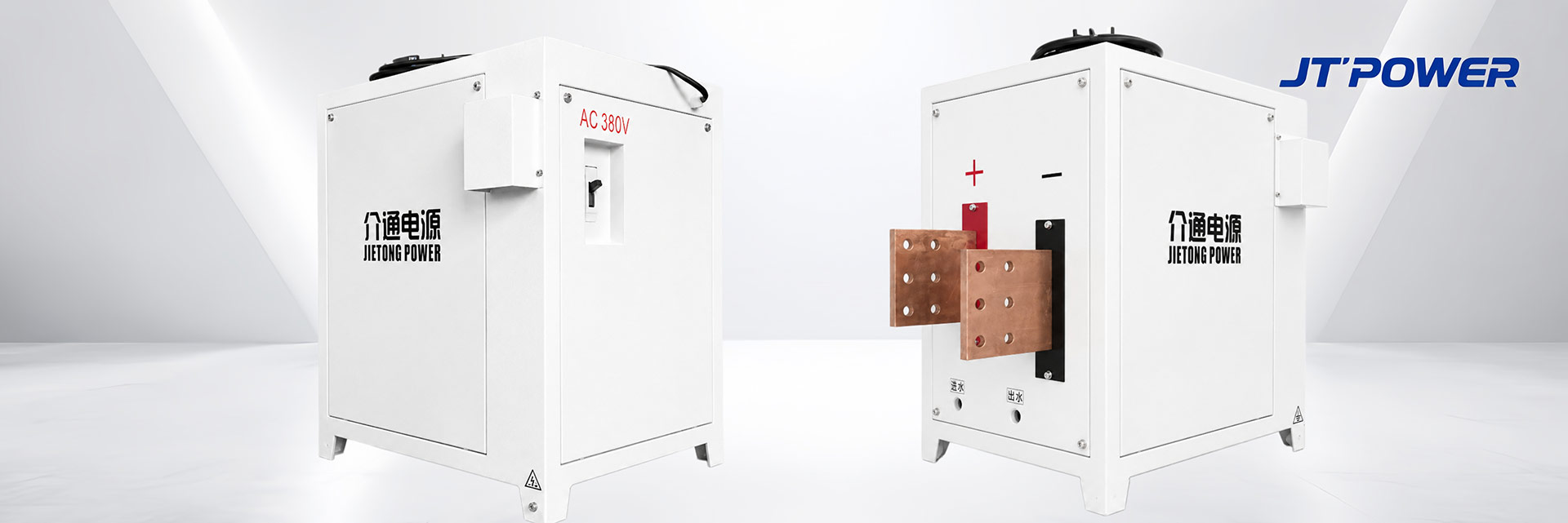

设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。
卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。
自主知识产权专利网络与非标定制设计框架
依据您的工程原理图与厂房图纸定制建造
正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。
专有高频变压器（专利号：ZL 2019 2 1905918.5）
融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。
集成式高效散热底座（专利号：ZL 2019 3 0679510.X）
采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。
完全光电隔离密封控制舱
核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。
工业自动化与网络控制架构
专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。
工业现场部署与全球物流交付
⚡ 100% 灵活工程与非标参数定制
需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。
3000A 20V 金刚石工具复合电镀高频开关整流器 | 半导体金刚石线锯与精密超硬磨具微粒共沉积超低纹波直流电源系统
专为光伏单晶硅截断金刚石线锯、半导体晶圆切片超细固结线、CBN立方氮化硼精密磨头及特种金刚石滚轮复合电镀量身研制。
介通电源 3000A 20V 金刚石电镀高频开关整流系统 具备 60kW 连续额定直流输出功率，搭载工业重载级 IGBT 软开关逆变拓扑与多级微积分低通 LC 平滑滤波网络，整机满载综合转换效率 ≥ 93.0%，输出直流纹波系数严格抑制在 ≤ 0.5% RMS。针对超硬磨料微粒与镍/镍钴金属胎体复合共沉积（上砂与加厚固结）过程中微粒阻挡引起的阴极过电位剧变、微区析氢产生针孔导致把持力下降以及高速多线连续走丝引起的回路阻抗大幅波动等工艺难点，系统集成 ≤ ±0.1% 仪器级全数字闭环稳流、多段可编程线性阶梯软起与 20V 充沛槽压驱动，确保金刚石微粒包覆牢固致密、出砂均匀不脱落且胎体应力极低。
技术规格与标准参数矩阵 (20V 3000A 金刚石复合电沉积专用高精版)
工程备注： 金刚石电镀（如光伏截断金刚线、半导体硅片切割线、电镀砂轮及金刚石磨头）是一类高度精密的复合电沉积过程。工艺普遍分为两步：初始“上砂阶段”（微电流沉积极薄金属层将微粒机械锚定嵌入）与后续“加厚固结阶段”（提升电流密度沉积高韧性镍/钴胎体至微粒高度的 50%–70%）。由于流化床内悬浮微粒碰撞、屏蔽及多线走丝回路导电轮长期磨损接触压降波动，传统 12V 电源极易在上砂加厚大负荷切换时出现电压饱和。3000A 20V 规格配置高达 20V 的充沛直流头程与 ≤ ±0.1% 极限稳流精度，能从容克服砂床阻抗，确保出砂密度均匀可控；配合 ≤ 0.5% RMS 超低纹波有效消除金属胎体内应力，杜绝切割加工中发生掉砂剥落。由于氨基磺酸镍与硫酸镍镀液挥发气体具腐蚀性，强烈建议选用 IP54 密闭水冷机箱，实现半导体元件长效稳定运行。
系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。
内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。
自主专利网络与图纸定制矩阵
工业自动化与网络架构
系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。
网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。
工业现场部署与全球物流
⚡ 100% 灵活工程定制与按需参数定制
需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。
为什么金刚石工具电镀固结必须使用纹波系数 ≤ 0.5% RMS 的超低纹波直流电源？
金刚石颗粒属于非导电介质，在上砂与金属胎体（镍/镍钴合金）共沉积过程中，微粒吸附在阴极表面会造成微观电力线严重弯曲畸变。若整流电源残留较大的交流纹波脉动，交变电位在波峰波谷间剧烈跳动，极易在微粒与基体贴合缝隙处诱发微区剧烈析氢副反应并形成微孔气泡；这不仅会导致金属结晶晶格扭曲并产生巨大的微观内应力，更会大幅削弱镍胎体对金刚石微粒的物理机械“把持力”。保持 ≤ 0.5% RMS 超低纹波平滑直流，能促使金属晶粒致密规整生长，彻底消除针孔疏松与胎体脆裂，从根源杜绝磨削切割中的掉砂早期失效。
多段可编程阶梯软启动升流功能在“上砂”与“固结加厚”工艺中有何关键作用？
金刚石电镀工艺由“埋砂/上砂”与“加厚固结”两个核心阶段组成。落砂初期需要维持极精细的小电流密度，让金属晶核平稳生长以微弱粘合微粒而不造成粗暴结瘤；上砂完毕后需平滑爬升至额定大电流，快速沉积坚韧胎体以牢固包裹金刚石。介通电源支持 0–60 秒微步多段斜坡爬升与阶段电流预设时序，在工艺切换时实现微安级平稳过渡，消除了瞬态冲击电流击飞未固结微粒或在工件尖端产生电弧烧伤母线的隐患，确保整批产品出砂量、包覆度与砂层厚度均一稳定。
3000A 20V 规格对于多线高速连续电镀金刚石线与大型复杂磨具有哪些槽压优势？
在高速多线金刚线生产线或大型成型磨轮生产中，单机通常需要同时驱动数十甚至上百条高速行进的钢线槽，流化床强力搅拌喷流阻力极大，且行进中导电轮接触电阻以及较长阳极阴极回路会产生显著的叠加压降。采用传统的 12V 或 15V 电源在多线满载时极易触发电压饱和“限压触顶”，导致加厚电流不足而使生产线被迫降速。配置 20V 充沛直流调压头程，为系统提供了足够的动态裕量，在克服复杂砂床高内阻与走丝长线压降的同时维持 3000A 额定稳流，大幅提升产线走丝线速与量产效率。
