3000A 15V 光亮镍电镀整流器
📐 稳流精度 ≤ ±0.2% | 纹波 ≤ 1%
📦 水冷/风冷 IP54 防腐机柜
技术规格与标准参数矩阵 (15V 3000A 光亮镍电镀专用版)
*工业级高可靠性重载电镀硬件配置，专为严苛的 24/7 连续全自动环形/龙门多层镍电镀生产线打造。
| 技术参数项 | 标准工业规格 | 工程定制扩展与合规标准 |
|---|---|---|
| 额定直流输出功率 | 45 kW 连续重载额定输出 | 高功率密度设计，支持多电源模块化并联均流扩展 |
| 额定直流输出电压 | 0 — 15 伏特充裕直流头程 | 恒流 (CC) 优先运行，恒压 (CV) 限压辅助保护自动平滑无缝切换 |
| 额定直流输出电流 | 0 — 3000 安培 (连续无级可调) | 高分辨率步进调节，适配大挂具批量生产与全自动大容量槽线 |
| 稳态控制精度 | ≤ ±0.2% 全量程校准 | 高精度数字闭环监控网络，克服槽液主盐浓度与阴阳极距离公差影响 |
| 输出直流纹波系数 | ≤ 1% RMS (全功率输出范围) | 平滑低通多级 LC 滤波网络，显著优化镍层平整度与结合力 |
| 软启动与时序控制 | 智能微步软启动系统开启 | 0 — 30 秒可编程线性爬坡，消除入槽瞬间大电流电弧对挂具触点的灼伤 |
| 国际认证标准 | CE 符合性认证 | 完全符合欧盟 LVD (2014/35/EU) 与 EMC (2014/30/EU) 标准 |
| 交流输入主电源 | 三相 AC 380V/415V/480V ±10%, 50Hz/60Hz | 宽幅工业电网输入，标配大容量内置防雷与涌浪抑制保护电路 |
| 散热架构与环境防护 | 强制独立风道 / 密闭纯水循环水冷 (可选配) | IP54 密封防护，控制电路双层绝缘三防涂覆，阻绝瓦特浴酸性气溶胶侵蚀 |
工程与选型说明： 在光亮镍电镀工艺中，常规单件工作槽压一般在 6V–9V 之间，但对于采用大尺寸挂具、阳极钛篮包裹双层涤纶阳极袋以及长距离阳极母排的自动化线体，总回路阻抗和电解液浓差极化显著增大。选用 15V 电压规格可提供充足的动态调节裕量，避免生产高负载异形工件时因电压触顶而造成恒流失调；若电镀车间酸雾与环境湿度较高，建议优先选配 IP54 密闭纯水水冷配置以延长关键功率器件的工作寿命。
设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。
卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。
自主知识产权专利网络与非标定制设计框架
依据您的工程原理图与厂房图纸定制建造
正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。
专有高频变压器（专利号：ZL 2019 2 1905918.5）
融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。
集成式高效散热底座（专利号：ZL 2019 3 0679510.X）
采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。
完全光电隔离密封控制舱
核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。
工业自动化与网络控制架构
专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。
工业现场部署与全球物流交付
⚡ 100% 灵活工程与非标参数定制
需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。

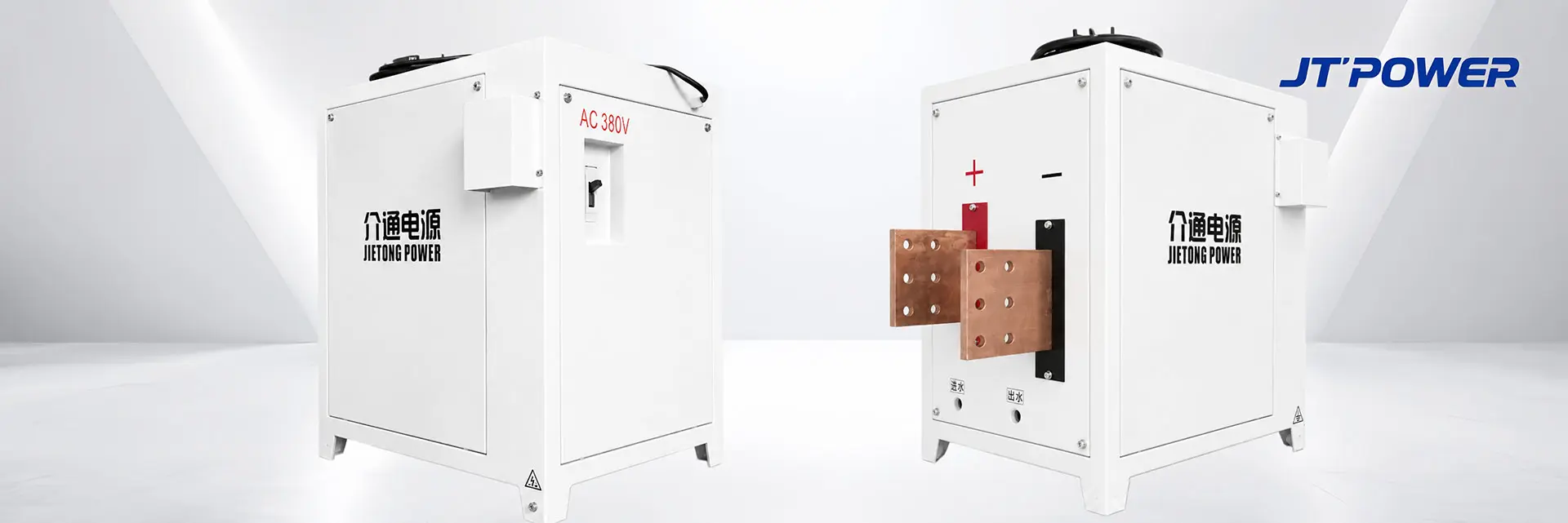

3000A 15V 光亮镍电镀整流器
专为汽车轮毂及外饰件、卫浴花洒龙头、高档锁具五金、多层镍（半光亮镍/高硫镍/光亮镍）挂镀及连续自动化生产线量身研制。
这款工业级 3000A 15V 光亮镍电镀高频开关整流系统 具备 45kW 充沛直流功率输出与高规格多级低通 LC 滤波网络，满载转换效率 ≥ 93%，输出纹波严格控制在 ≤ 1% RMS。系统以 15V 充裕直流头程有效克服大挂具电镀槽极间欧姆阻抗与极化压降，配合 ≤ ±0.2% 高精恒流/恒压控制与可编程软启动时序，显著消除低电流区发雾与高电流区烧焦针孔缺陷，确保镍层结晶细腻致密、整平镜面光亮并具备出色的深镀能力。
技术规格与标准参数矩阵 (15V 3000A 光亮镍电镀专用版)
工程与选型说明： 在光亮镍电镀工艺中，常规单件工作槽压一般在 6V–9V 之间，但对于采用大尺寸挂具、阳极钛篮包裹双层涤纶阳极袋以及长距离阳极母排的自动化线体，总回路阻抗和电解液浓差极化显著增大。选用 15V 电压规格可提供充足的动态调节裕量，避免生产高负载异形工件时因电压触顶而造成恒流失调；若电镀车间酸雾与环境湿度较高，建议优先选配 IP54 密闭纯水水冷配置以延长关键功率器件的工作寿命。
系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。
内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。
自主专利网络与图纸定制矩阵
工业自动化与网络架构
系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。
网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。
工业现场部署与全球物流
⚡ 100% 灵活工程定制与按需参数定制
需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。
