3000A 250V 重型EPD电泳涂装整流器
📐 稳压精度 ≤ ±0.2% | 纹波 ≤ 1%
📦 纯水密闭水冷 IP54 防腐机柜
技术规格与标准参数矩阵 (250V 3000A 重型阴极电泳涂装专用版)
*工业级特重载高压大功率电泳涂装硬件平台，专为严苛的 24/7 连续全负荷汽车及重工防腐电泳线打造。
| 技术参数项 | 标准工业规格 | 工程定制扩展与合规标准 |
|---|---|---|
| 额定直流输出功率 | 750 kW 连续重载额定输出 | 特大容量功率柜架构，支持多主控单元并联均流扩展至兆瓦级涂装线 |
| 额定直流输出电压 | 0 — 250 伏特高压连续可调 | 恒压 (CV) 优先，带高灵敏硬件限流保护，确保复杂型腔获得高泳透力 |
| 额定直流输出电流 | 0 — 3000 安培 (连续无级可调) | 高分辨率微调设定，满足大型白车身与厚钢构件入槽初期极限电流需求 |
| 稳态控制精度 | ≤ ±0.2% 全量程校准 | 全数字闭环抗干扰算法，消除电解液温度、溶剂固体份及槽液电导率波动干扰 |
| 输出直流纹波系数 | ≤ 1% RMS (全功率输出范围) | 低通 LC 平滑网络，消除电泳微区交变电热破坏，保证漆膜镜面平整度 |
| 多段阶梯软启与电压时序 | 0 — 120 秒线性爬升与多段驻留 | 支持阶梯升压软起与入槽无火花通电，防止工件接触导电铜排时产生强烈电弧 |
| 国际认证标准 | CE 符合性认证 | 完全符合欧盟低电压指令 (2014/35/EU) 与电磁兼容 (2014/30/EU) 工业标准 |
| 交流输入主电源 | 三相 AC 380V/415V/480V ±10%, 50Hz/60Hz | 通用工业电网同步，标配特重载内置高能防雷与大容量涌浪抑制网络 |
| 散热架构与环境防护 | 密闭循环纯水水冷 (IP54) / 强制独立风冷 | 控制舱气密物理隔离，微电脑主控板双层浸涂防腐三防漆，隔绝槽液挥发溶剂气体 |
工程备注： 在大型阴极电泳（CED）涂装工艺中，工件进入电泳槽初始瞬间表面完全裸露，槽阻极低，瞬间冲击电流可达稳态工作电流的 3–5 倍；随着漆膜不断沉积形成致密绝缘层，槽阻呈几何倍数剧增。配置具备 250V 高电压头程与 0–120s 可编程多段阶梯软起升压时序的整流电源，能够有效消除工件入槽打火电弧对挂具与工件边缘的灼伤，同时在电泳后期维持充沛的电场力，确保车门内腔、副车架等深层隐蔽结构达到标准的极限泳透厚度。涂装车间常年存在潮湿水汽与有机溶剂挥发气溶胶，推荐采用 IP54 密闭水冷配置，杜绝半导体模块受潮爬电。
设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。
卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。
自主知识产权专利网络与非标定制设计框架
依据您的工程原理图与厂房图纸定制建造
正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。
专有高频变压器（专利号：ZL 2019 2 1905918.5）
融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。
集成式高效散热底座（专利号：ZL 2019 3 0679510.X）
采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。
完全光电隔离密封控制舱
核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。
工业自动化与网络控制架构
专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。
工业现场部署与全球物流交付
⚡ 100% 灵活工程与非标参数定制
需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。

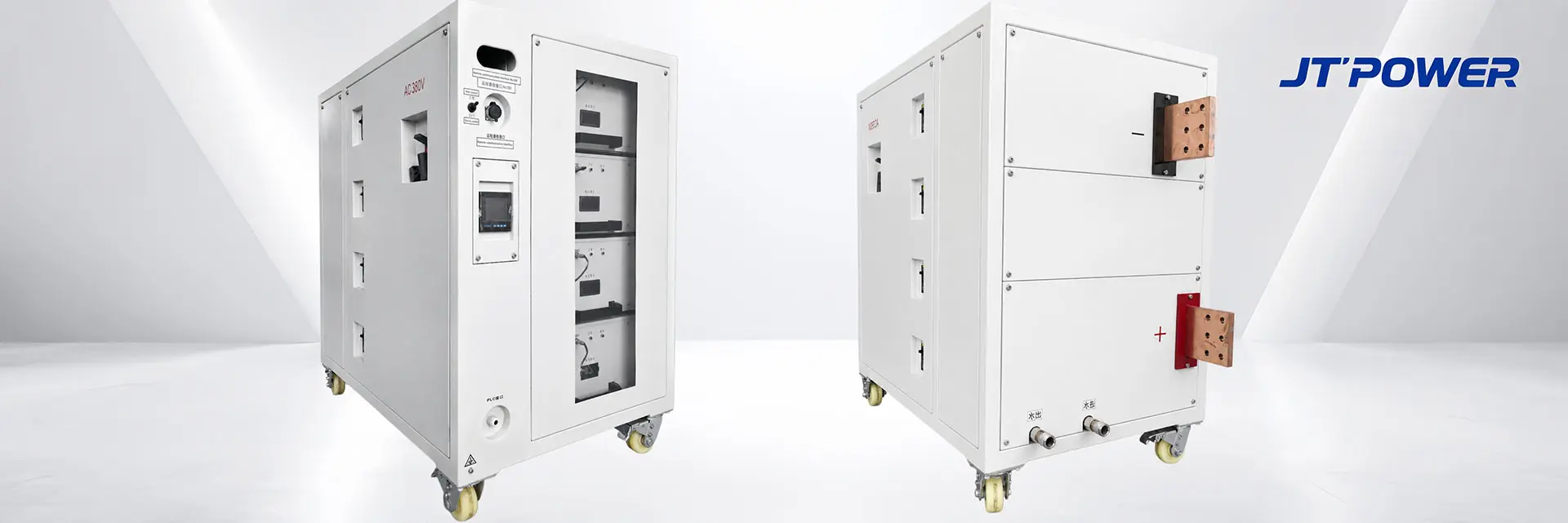

3000A 250V 重型EPD电泳涂装整流器
专为汽车白车身、工程机械底盘结构件、重载桥梁钢构及商用五金阴极电泳（CED/EPD）连续自动化涂装生产线量身研制。
介通电源 3000A 250V 重型 EPD 电泳涂装高频开关整流系统 具备 750kW 连续额定直流输出功率，搭载工业重载级 IGBT 软开关移相全桥拓扑与多级微积分低通 LC 平滑滤波网络，整机满载综合转换效率 ≥ 94.0%，直流输出纹波严格抑制在 ≤ 1% RMS。针对工件入槽瞬态低阻大电流冲击、内腔与夹层高泳透力深镀需求以及漆膜沉积后阻抗剧增导致的击穿开花等工艺难点，系统集成 0–120s 可编程多段阶梯软起电压爬升曲线、微秒级防二次电击穿限流保护与全光隔离总线，确保漆膜厚度均一致密、无橘皮针孔且耐盐雾腐蚀寿命大幅提升。
技术规格与标准参数矩阵 (250V 3000A 重型阴极电泳涂装专用版)
工程备注： 在大型阴极电泳（CED）涂装工艺中，工件进入电泳槽初始瞬间表面完全裸露，槽阻极低，瞬间冲击电流可达稳态工作电流的 3–5 倍；随着漆膜不断沉积形成致密绝缘层，槽阻呈几何倍数剧增。配置具备 250V 高电压头程与 0–120s 可编程多段阶梯软起升压时序的整流电源，能够有效消除工件入槽打火电弧对挂具与工件边缘的灼伤，同时在电泳后期维持充沛的电场力，确保车门内腔、副车架等深层隐蔽结构达到标准的极限泳透厚度。涂装车间常年存在潮湿水汽与有机溶剂挥发气溶胶，推荐采用 IP54 密闭水冷配置，杜绝半导体模块受潮爬电。
系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。
内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。
自主专利网络与图纸定制矩阵
工业自动化与网络架构
系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。
网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。
工业现场部署与全球物流
⚡ 100% 灵活工程定制与按需参数定制
需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。
