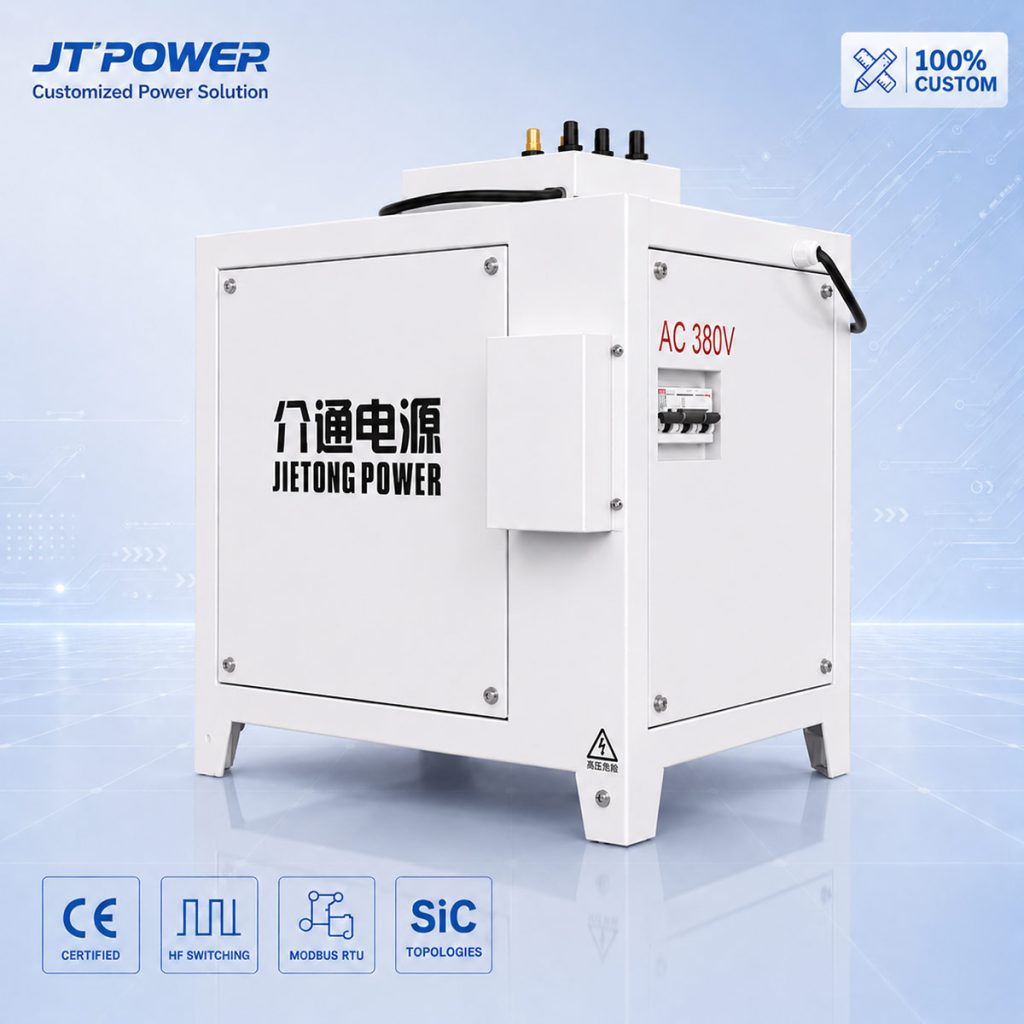

300A 200V 电除磷废水电解高频开关电源 | 电絮凝除磷与双极性多极板串联自动正反倒相节能系统
📐 稳流精度 ≤ ±0.2% | 纹波 ≤ 1%
📦 纯水密闭水冷 / 隔离风道 IP54 防腐
技术规格与标准参数矩阵 (200V 300A 电絮凝除磷电解专用版)
*工业级高可靠宽动态电解电源硬件平台，专为严苛的 24/7 连续全负荷工业废水除磷与电化学深度澄清工程打造。
| 技术参数项 | 标准工业规格 | 工程定制扩展与合规标准 |
|---|---|---|
| 额定直流输出功率 | 60 kW 连续额定输出 | 高电压立柜结构，高功率密度，支持现场反应器撬装集成或控制机房布置 |
| 额定直流输出电压 | 0 — 200 伏特高压连续可调 | 恒流 (CC) 优先运行，恒压 (CV) 限压辅助保护，充足头程适配数十组串联极板 |
| 额定直流输出电流 | 0 — 300 安培 (连续无级可调) | 0.1A 高分辨率步进微调，精确匹配极板浸没面积与最佳电絮凝电流密度 |
| 稳态控制精度 | ≤ ±0.2% 全量程校准 | 数字闭环动态补偿算法，平抑原水含盐量与进水流量波动对稳流电解的干扰 |
| 输出直流纹波系数 | ≤ 1% RMS (全功率输出范围) | 多级微积分低通平滑网络，消除电效应局部过热，保障絮凝活性胶体生成率 |
| 极性自动换向功能 | 正反向极性平滑电子换相 | 换相周期（1min–24h）可编程，带零电压软换相时序，消除电极表面钝化层 |
| 国际认证标准 | CE 符合性认证 | 完全符合欧盟低电压指令 (2014/35/EU) 与电磁兼容 (2014/30/EU) 工业标准 |
| 交流输入主电源 | 三相 AC 380V/415V/480V ±10%, 50Hz/60Hz | 通用工业电网同步，标配特重载内置高能防雷与大容量涌浪抑制网络 |
| 散热架构与环境防护 | 密闭循环纯水水冷 (IP54) / 强制独立风冷 | 控制舱气密物理隔离，微电脑主控板双层浸涂防腐三防漆，严防潮湿酸碱腐蚀 |
工程备注： 在工业废水电絮凝除磷工程中，为了减小进出水母线截面并提升絮凝反应传质速率，电催化反应器普遍采用双极性（Bipolar）多极板串联连接方式。单对铁/铝电极在水流通过时的极化分解电压与欧姆电阻降通常为 3V–5V，当反应器串联 30–50 片电极板时，总串联槽压极易达到 120V–180V；配置 300A 200V 充沛的高电压头程，能够确保在进水低电导率或牺牲阳极消耗后期极距微增状态下，电源始终具备充裕的升压调控空间，防止因电压顶格导致工作电流跌落。此外，铁板在单向电解下极易在阳极表面形成致密的氧化铁绝缘钝化层，强烈建议配置全自动正反向平滑换相倒极功能，通过周期性反转剥离钝化膜，保证铁离子持续高效溶出以与磷酸根生成沉淀。

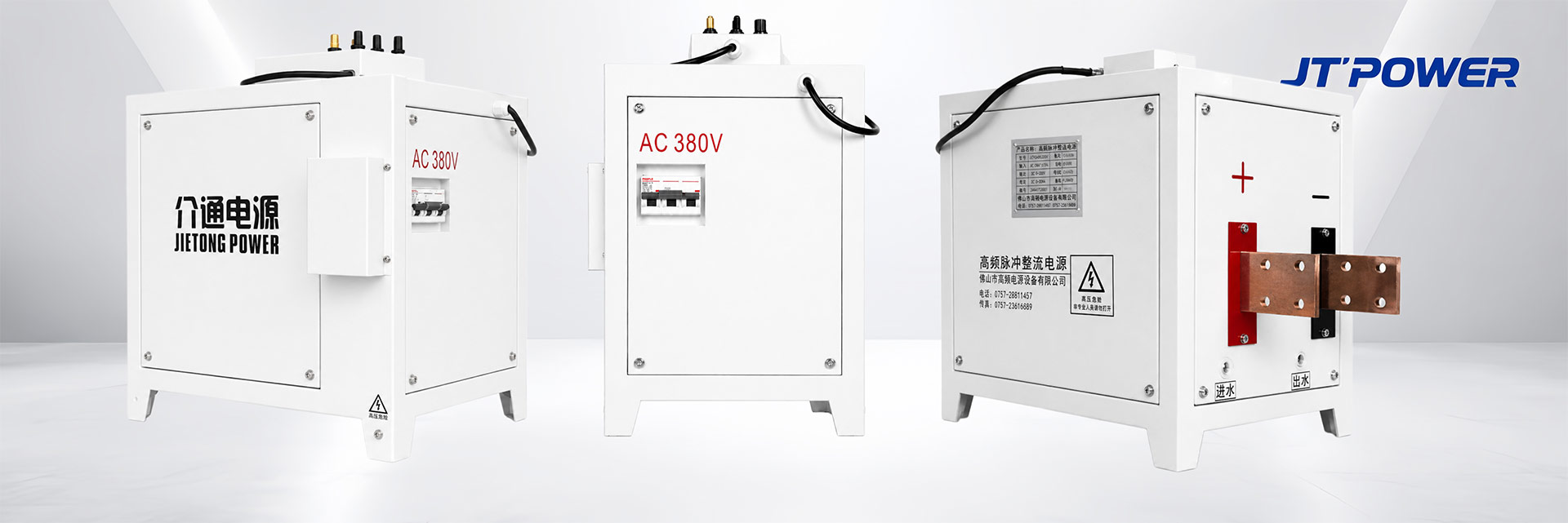

设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。
卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。
自主知识产权专利网络与非标定制设计框架
依据您的工程原理图与厂房图纸定制建造
正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。
专有高频变压器（专利号：ZL 2019 2 1905918.5）
融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。
集成式高效散热底座（专利号：ZL 2019 3 0679510.X）
采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。
完全光电隔离密封控制舱
核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。
工业自动化与网络控制架构
专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。
工业现场部署与全球物流交付
⚡ 100% 灵活工程与非标参数定制
需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。
300A 200V 电除磷废水电解高频开关电源 | 电絮凝除磷与双极性多极板串联自动正反倒相节能系统
专为化工化肥高浓度含磷废水、表面处理化学镀镍次磷酸钠氧化脱磷、市政生化出水微量正磷深度去除及多板串联电絮凝破乳槽量身研制。
介通电源 300A 200V 电除磷废水电解高频开关直流电源 具备 60kW 连续额定直流输出功率，搭载工业级 IGBT 移相软开关拓扑与深度微积分 LC 平滑滤波网络，整机满载综合转换效率 ≥ 93.5%，直流输出纹波严格抑制在 ≤ 1% RMS。针对电除磷反应器中多组双极性铁/铝牺牲阳极密集串联产生的超高极间电位累加、进水低电导率造成的超大欧姆阻抗、极板表面易钝化生成氧化膜阻碍金属离子释放以及气浮微气泡扰动等严苛工况，系统深度集成 200V 充沛宽动态调压头程、毫秒级防钝化极性自动平滑换向与 ≤ ±0.2% 高精数字稳流，显著提升 Fe³⁺/Al³⁺ 原位电解溶解释放效率，实现总磷（TP）稳定达标排放。
技术规格与标准参数矩阵 (200V 300A 电絮凝除磷电解专用版)
工程备注： 在工业废水电絮凝除磷工程中，为了减小进出水母线截面并提升絮凝反应传质速率，电催化反应器普遍采用双极性（Bipolar）多极板串联连接方式。单对铁/铝电极在水流通过时的极化分解电压与欧姆电阻降通常为 3V–5V，当反应器串联 30–50 片电极板时，总串联槽压极易达到 120V–180V；配置 300A 200V 充沛的高电压头程，能够确保在进水低电导率或牺牲阳极消耗后期极距微增状态下，电源始终具备充裕的升压调控空间，防止因电压顶格导致工作电流跌落。此外，铁板在单向电解下极易在阳极表面形成致密的氧化铁绝缘钝化层，强烈建议配置全自动正反向平滑换相倒极功能，通过周期性反转剥离钝化膜，保证铁离子持续高效溶出以与磷酸根生成沉淀。
系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。
内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。
自主专利网络与图纸定制矩阵
工业自动化与网络架构
系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。
网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。
工业现场部署与全球物流
⚡ 100% 灵活工程定制与按需参数定制
需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。
为什么电絮凝废水电除磷反应器需要选用 200V 的高电压规格？
工业废水电除磷反应器通常采用多块铁板或铝板密集排布的双极性（Bipolar）串联结构。废水在狭缝通道中曲折流动，单槽电极对分解电位加水阻压降通常在 3.5V–6V 之间；当设备串联数十个水流流道隔室时，累加串联工作电压可达 100V–160V。特别是在低电导率生化出水深度脱磷工况下，水体等效阻抗极大。配置 200V 充沛直流电压头程，赋予反应器充足的调压裕量，确保电源在任何水质波动下均能稳定输出 300A 额定稳流，杜绝电压饱和导致金属离子释放受阻。
正负极性自动换向功能如何解决铁/铝牺牲阳极“表面电钝化”难题？
在单向连续电解除磷过程中，阳极铁板由于表面局部氧化剧烈，极易生成难溶致密的氧化铁（Fe₃O₄/Fe₂O₃）钝化绝缘层，阻碍铁原子向 Fe²⁺/Fe³⁺ 的转化释放，导致电解电压急剧飙升且除磷絮凝剂生成中断；同时阴极表面易析氢吸附钙镁垢。介通电源配置可编程毫秒级平滑倒极功能，定期将正负极性对调，原钝化阳极转为阴极后表面剧烈析氢，微气泡推力与还原反应迅速冲刷剥落钝化层，实现极板两面交替均匀溶解，保持金属离子持续高效溶出。
输出直流纹波系数 ≤ 1% RMS 对提高除磷法拉第效率有哪些核心价值？
电絮凝除磷高度依赖阳极按照法拉第定律精准释放出 Fe²⁺、Fe³⁺ 或 Al³⁺，与水中正磷酸盐快速生成磷酸铁/磷酸铝不溶沉淀。普通晶闸管整流器残留的工频交流脉动会导致极板相界面的电位产生剧烈交变震荡，在波谷波峰过冲时极易激发无效的高电位副反应（如剧烈析氧与水解气化），导致铁铝释放的法拉第电流效率严重下降并引起槽液过热。控制纹波在 ≤ 1% RMS 的纯净平滑直流状态下，能够将电能完全集中于有效金属溶解反应，显著降低吨水除磷的电耗与极板消耗成本。
