锌电积 30000A 6V 工业金属整流器

专为连续有色金属湿法冶金与锌电积电解车间打造的大容量工业级开关直流整流系统。

在 介通电源 (JT-POWER)，我们制造标准化重功耗大功率整流系统，以大幅提升金属电积产能。这款标准化 30,000A 6V 锌电积整流器 提供持续稳定的恒流控制精度，采用坚固的结构隔离屏障，原生抵抗车间高湿强腐蚀酸雾与高热环境。

✓ 高效开关电源节能： 高频开关矩阵大幅抑制无功损耗，满载运行时功率因数 ≥ 0.95，显著降低工厂综合用电开支。
✓ 低阻抗紫铜母排： 高规格厚铜导电拓扑优化端子导电率，在 30,000A 24小时连续满载下有效降低热温升。
✓ 独立隔离防酸雾屏障： 密封式驱动控制舱阻隔空气中飞溅的硫酸锌及酸雾颗粒，原生防护核心微处理器逻辑板。
30000A 冶炼重载供电
高功率因数 PF ≥ 0.95
强酸雾密封防护

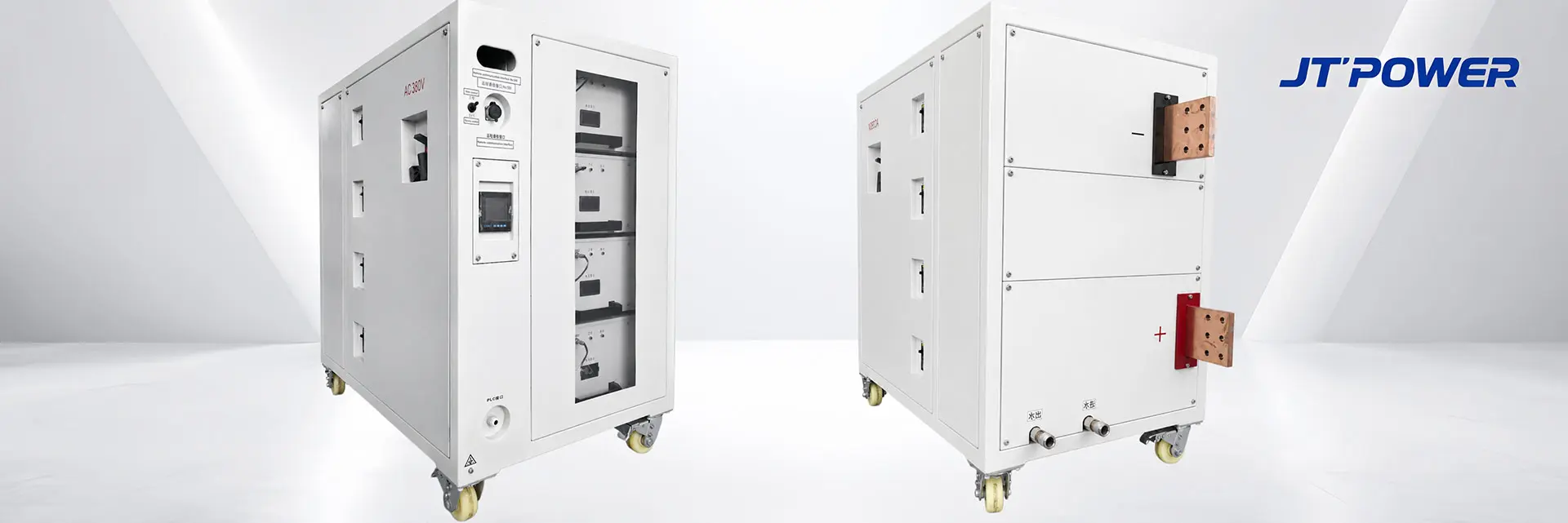

介通电源 30000A 6V 锌电解大电流整流器产品详情图

技术规格与运行参数矩阵 (6V 30000A 基准)

*所有重工业性能指标均通过 100% 满负载连续工厂测试验证。

连续强电流供给
提供连续满载 30,000 安培与 6 伏特直流输出。标准化架构支持多机柜并联同步，干净平稳地对接大型电化学电解槽槽线。
先进电网能效控制
采用高频开关变换矩阵，在最大额定输出下保持功率因数 ≥ 0.95，大幅降低无功线路损耗及变压器电网负担。
重载波形平稳抑制
全运行范围内纹波系数控制在 ≤ 1% RMS 门槛以内，确保锌阴极结晶生长均匀，有效提升最终沉积锌的纯度。
中控室 SCADA 数字化网联
全面符合欧盟 CE 认证标准。集成高速光电隔离通讯接口，支持标准 Modbus RTU 或原生 Profinet 协议，轻松对接 PLC 系统。
技术参数项 标准工业规格 工程定制扩展与合规标准
额定直流电流 30,000 安培 (连续负载输出) 支持标准化模块并联扩展，可平滑扩容至 100,000A+
额定直流电压 6 伏特直流基准 (0-6V 可调) 线性连续调节，跟踪 0V 至 6V 满量程头程
功率因数 (COSΦ) ≥ 0.95 (满载连续运行下) 降低重型冶金厂房变压器无功损耗开支
稳流控制精度 ≤ ±1% 恒流精度校准 锁定稳定电流密度，抵御极板间距剧烈变化带来的干扰
输入主电源 三相 AC 380V / 415V / 480V, 50Hz/60Hz 匹配标准工业电网，预装软启动抑浪涌电路
国际认证标准 CE 符合性认证 完全符合欧盟 LVD (2014/35/EU) 与 EMC (2014/30/EU) 标准
工作制式 100% 满负载 24小时连续运转 针对湿法冶金电解车间恶劣环境进行高可靠性强化设计

工程备注： 所有介通电源 (JT-POWER) 高频模块化整流器拓扑均采用高规格标准化紫铜母排布线，从根本上降低发热损耗，简化现场模块热插拔维护，最大化提升工厂连续生产运行时间。

介通电源工业整流设备结构示意图 设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。

介通电源大功率整流器内部结构图

卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。

自主知识产权专利网络与非标定制设计框架

支持图纸定制

依据您的工程原理图与厂房图纸定制建造

正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。

专利号

专有高频变压器（专利号：ZL 2019 2 1905918.5）

融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。

专利号

集成式高效散热底座（专利号：ZL 2019 3 0679510.X）

采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。

隔离总线

完全光电隔离密封控制舱

核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。

工业自动化与网络控制架构

专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。

介通电源工业整流器网络集中监控系统

工业现场部署与全球物流交付

1. 分体模块化安全运输包装
为确保海运及远途运输安全，并方便设备在受限厂房空间内吊装就位，大功率整流设备采用分体模块化机柜结构。整机封装于符合 ISPM-15 国际标准的出口熏蒸木箱内，内衬重型防潮防盐雾保护膜，全方位抵御高盐雾海运环境腐蚀。
2. 全球物流与高效报关履约
常规设备可在标准生产周期内准时具备出厂发运条件。我们提供完善的出口物流服务，覆盖全球海运、陆运解决方案，灵活支持 FOB 港口交货、CIF 到港及 DDP 门到门双清含税交付流程。
3. 工程技术审核与调试支持
我们提供全套工程原理图、电气接线图、内部元器件清单及母排铜排排布数据，配合客户工厂的安规审查。同时提供一站式远程指导调试服务、定制换向程序逻辑及全生命周期设备追踪，保障项目平稳投产。
介通电源整流器出口木箱包装

⚡ 100% 灵活工程与非标参数定制

需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。

请在下方提交您所需的规格需求，我们将为您提供专业的技术评估与选型咨询：
👇👇👇

锌电积 30000A 6V 工业金属整流器

专为连续有色金属湿法冶金与锌电积电解车间打造的大容量工业级开关直流整流系统。

在 介通电源 (JT-POWER)，我们制造标准化重功耗大功率整流系统，以大幅提升金属电积产能。这款标准化 30,000A 6V 锌电积整流器 提供持续稳定的恒流控制精度，采用坚固的结构隔离屏障，原生抵抗车间高湿强腐蚀酸雾与高热环境。

✓ 高效开关电源节能： 高频开关矩阵大幅抑制无功损耗，满载运行时功率因数 ≥ 0.95，显著降低工厂综合用电开支。
✓ 低阻抗紫铜母排： 高规格厚铜导电拓扑优化端子导电率，在 30,000A 24小时连续满载下有效降低热温升。
✓ 独立隔离防酸雾屏障： 密封式驱动控制舱阻隔空气中飞溅的硫酸锌及酸雾颗粒，原生防护核心微处理器逻辑板。

30000A 冶炼重载供电
高功率因数 PF ≥ 0.95
强酸雾密封防护

介通电源 30000A 6V 锌电解大电流整流器产品详情图

技术规格与运行参数矩阵 (6V 30000A 基准)

*所有重工业性能指标均通过 100% 满负载连续工厂测试验证。

连续强电流供给
提供连续满载 30,000 安培与 6 伏特直流输出。标准化架构支持多机柜并联同步，干净平稳地对接大型电化学电解槽槽线。

先进电网能效控制
采用高频开关变换矩阵，在最大额定输出下保持功率因数 ≥ 0.95，大幅降低无功线路损耗及变压器电网负担。

重载波形平稳抑制
全运行范围内纹波系数控制在 ≤ 1% RMS 门槛以内，确保锌阴极结晶生长均匀，有效提升最终沉积锌的纯度。

中控室 SCADA 数字化网联
全面符合欧盟 CE 认证标准。集成高速光电隔离通讯接口，支持标准 Modbus RTU 或原生 Profinet 协议，轻松对接 PLC 系统。

技术参数项
额定直流电流：30,000 安培 (连续负载输出)
支持标准化模块并联扩展，可平滑扩容至 100,000A+。

标准工业规格
额定直流电压：6 伏特直流基准 (0-6V 可调)
线性连续调节，跟踪 0V 至 6V 满量程头程。

功率因数指标
功率因数 (COSΦ)：≥ 0.95 (满载连续运行下)
降低重型冶金厂房变压器无功损耗开支。

稳流控制精度
稳流精度：≤ ±1% 恒流精度校准
锁定稳定电流密度，抵御极板间距剧烈变化带来的干扰。

输入主电源
输入电压：三相 AC 380V / 415V / 480V, 50Hz/60Hz
匹配标准工业电网，预装软启动抑浪涌电路。

国际认证标准
符合标准：CE 符合性认证
完全符合欧盟 LVD (2014/35/EU) 与 EMC (2014/30/EU) 标准。

工作制式
工作制：100% 满负载 24小时连续运转
针对湿法冶金电解车间恶劣环境进行高可靠性强化设计。

工程备注： 所有介通电源 (JT-POWER) 高频模块化整流器拓扑均采用高规格标准化紫铜母排布线，从根本上降低发热损耗，简化现场模块热插拔维护，最大化提升工厂连续生产运行时间。

锌电积整流器, 湿法冶金电解电源, 大电流直流整流柜, 30000A 6V开关电源, 佛山介通电源设备, 锌电解整流电源价格, 工业金属提纯电源定制

系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。

内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。

自主专利网络与图纸定制矩阵

图纸自适应定制
根据您的机械原理图与厂房图纸打造
发送您的机械原理图或车间布局图。我们的工程团队将定制专属机柜，完美适配您的技术机房空间。
专利号：ZL 2019 2 1905918.5
自主高频变压器矩阵工程技术
融合磁芯矩阵工程设计，直接引导大功率能量传输且漏感近乎为零，大幅降低大功率运行时的发热损耗。
专利号：ZL 2019 3 0679510.X
集成散热紫铜底板结构
专利级重型紫铜基板可快速将结温热量传导至外部，最大化保障设备在连续满载工况下的运行时间参数。
隔离总线
全光电隔离密封控制器舱
核心微处理器遥测结构与车间酸雾完全隔离，有效阻断强共模噪声与接地回路反馈干扰错误。

工业自动化与网络架构

系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。

网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。

工业现场部署与全球物流

步骤 01
分体模块化安全运输打包
重型系统采用分体模块化配置，适应有限的现场通道。设备采用符合 ISPM-15 标准的适航出口木箱封存，并内衬防潮膜以防止海运盐雾腐蚀。
步骤 02
国际物流发运处理
发货在标准的 30-45 个工作日生产周期内达到出海状态。我们提供完善的出口物流服务，覆盖 FOB 港口、CIF 海港以及全球 DDP 工厂交付对接方案。
步骤 03
工程审查与调试技术支持
提供完整的工程蓝图、电路原理图和母排排布图供厂区审查。全盘配套交钥匙远程调试指导与追踪阵列。

介通电源整流器出口木箱包装

⚡ 100% 灵活工程定制与按需参数定制

需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。

请在下方提交您所需的规格参数，以获取技术咨询方案。
👇👇👇
Back
锌电积 30000A 6V 工业金属整流器 - 湿法冶金锌电解大功率高频开关直流整流电源主图
Leave Message

Related Products

直接工程热线
+86-139-2825-8623
全球销售支持
info@jt-rectifier.com
技术支持中心
info@jt-rectifier.com
点击联系我们

24小时内回复

第一部分：应用与电解工艺 FAQ ⚗️
这款 30000A 整流器如何在重型锌电积槽中优化锌阴极纯度？
湿法锌电积需要在长沉积周期内提供持续且超稳定的直流电。咱们先进的电源拓扑可有效抑制树枝状晶体（树枝状锌枝晶）生长，确保最佳的晶向排列，通过大容量 锌电积大电流整流器 生产出最高纯度的锌板。
这款 6V 电源能否承受锌电解车间（Tankhouse）内强腐蚀性硫酸酸雾的侵蚀？
绝对没问题！普通电源在酸雾暴露下会快速腐蚀失效。介通电源（JT-POWER）在工程设计上采用了全密封机箱及多层抗酸防腐三防涂层包覆，使其成为值得信赖的 重载工业冶炼电源。
在 30000A 满载输出时纹波系数是多少？为什么它对锌提取至关重要？
在最大负载下，电流纹波系数被严格控制在 ≤3% RMS 以内。将纹波降至最低可大幅降低电耗成本，防止铅银阳极板过早腐蚀剥落，并保障 低纹波 30000A 整流器 在整个阴极板上实现均匀沉积。
这款 30000A 工业整流器能否承受重冶金车间 24/7 不间断的严苛负荷？
本系统专为 100% 连续重载工作制打造，内置极大的散热安全裕量，可在全额定容量下平稳运转而无任何热降额风险，是高端 连续重载锌电解整流器 的不二之选。
这款 6V 金属提取系统能否提供符合国际质量审计要求的合规日志数据？
是的。系统配备高精度内部传感器与智能数据记录闭环，完美满足 符合 ISO 标准工业冶炼整流器 严苛的数据追踪、校准监控及报告标准。
第二部分：硬件架构与机箱机柜 FAQ 🔧
针对 180kW 锌电解机组，采用纯水冷却设计有哪些运行优势？
为了彻底隔绝激进的酸性蒸气，机箱采用了 IP54 级密封的纯水循环冷却回路。通过内部封闭通道进行热量散发，完全保护核心电子元件，充当顶级的 水冷节能型整流器。
在 30000A 庞大电流输出下，超大号紫铜母排如何处理热量分布？
我们部署了按超低载流量密度参数设计的加宽高纯度 T2 紫铜母排。这降低了电阻压降，并将满载温升严格控制在 ΔT≤30°C，这是咱们 重载紫铜母排整流器 的核心标准。
相比传统老旧可控硅（SCR），高频开关拓扑在锌提取中有什么优势？
通过采用高频碳化硅 (SiC) MOSFET 或重载 IGBT 开关管在先进频率下运行，整机转换效率高达 92%+ 以上，成功以 高效率高频开关整流器 替换了传统老旧的可控硅单元。
什么变压器技术能保证在 30000A 恒定重载下不发生磁饱和？
电源拓扑集成了坚固、低损耗的纳米晶磁芯，配合多股绞合漆包线（Litz wire）或定制铜箔绕组，彻底消除了集肤效应瓶颈，为 高频变压器开关电源 提供了强悍的可靠性。
模块化并联设计如何保护锌精炼生产线免受意外停机影响？
庞大的 30000A 电流由多个并联子模块共同分担。在极少数模块发生故障的情况下，其余模块会自动通过热插拔控制调节输出，维持生产线不间断运转，发挥了 模块化大功率开关整流器 的安全保障作用。
第三部分：数字控制与自动化 FAQ 🔬
系统支持哪些自动化协议以接入精炼厂中央 PLC 控制网络？
咱们的数字控制接口原生标配隔离式 RS485 Modbus-RTU，并支持无缝升级至 Profinet 或 Profibus 网络，实现即刻同步接入现代化的 支持 Profinet 可编程工业整流器 控制环境。
系统采用了什么处理核心来驱动超快速 PID 闭环与系统自检？
核心大脑由工业级高速微控制器芯片（MCU）驱动，与传统老旧模拟控制板相比，执行瞬间闭环控制命令且零热漂移，树立了 微控制器控制锌整流器 的新标杆。
当电解槽发生短路时，短路保护矩阵防范 30000A 硬件损坏的速度有多快？
快速响应的数字感应闭环能在不到 10 微秒（μs）内做出反应，抑制死短路或电解槽内阴阳极碰撞搭接，提供 快速响应大功率整流器 级别的顶级硬件安全防护。
这款重载 6V 系统是否支持全厂集中式 SCADA 遥测？
是的，所有关键运行数据、散热器遥测及历史故障日志均已完美映射，优化了跨全球 支持 SCADA 智能整流器 架构的全方位远程数据同步。
启动 30000A 庞大整流器会引起电网电压骤降或涌浪冲击吗？
完全不会！自动化固件运行平滑的可编程数字软启动程序，能够彻底压制开机初始浪涌电流，完全满足 软启动大电流整流器 对电网友好的严格要求。
