电催化氧化 4000A 24V 废水处理高频直流整流器

专为难降解有机废水分解及电催化氧化高级水处理系统打造的工业级高频直流整流系统。

在 介通电源 (JT-POWER)，我们制造用于苛刻环保工程的高效开关直流整流架构。这款重载型 4000A 24V 电催化氧化整流器 保持严苛的恒流控制精度，原生设计旨在高效催化产生强氧化性羟基自由基 (•OH)，同时从容应对水质电导率的剧烈波动。

✓ 严苛恒流锁控： 微处理器驱动的控制架构维持稳定的 4000A 电流输出，无论重金属或电解质浓度如何变化，均可优化电化学氧化路径。
✓ 电导率突变缓冲： 高速内部传感器可在高浓度 COD/BOD 医药或印染废水冲击进入反应槽时，瞬间抑制电流浪涌，保护电极与设备。
✓ 密封防腐蚀机壳： 坚固的密封机壳屏障将所有逻辑驱动控制板与环境化学酸碱气体完全隔离，彻底杜绝空气串扰故障。

精准恒流锁定
4000A / 24V 全量程
IP54 密封防腐防护

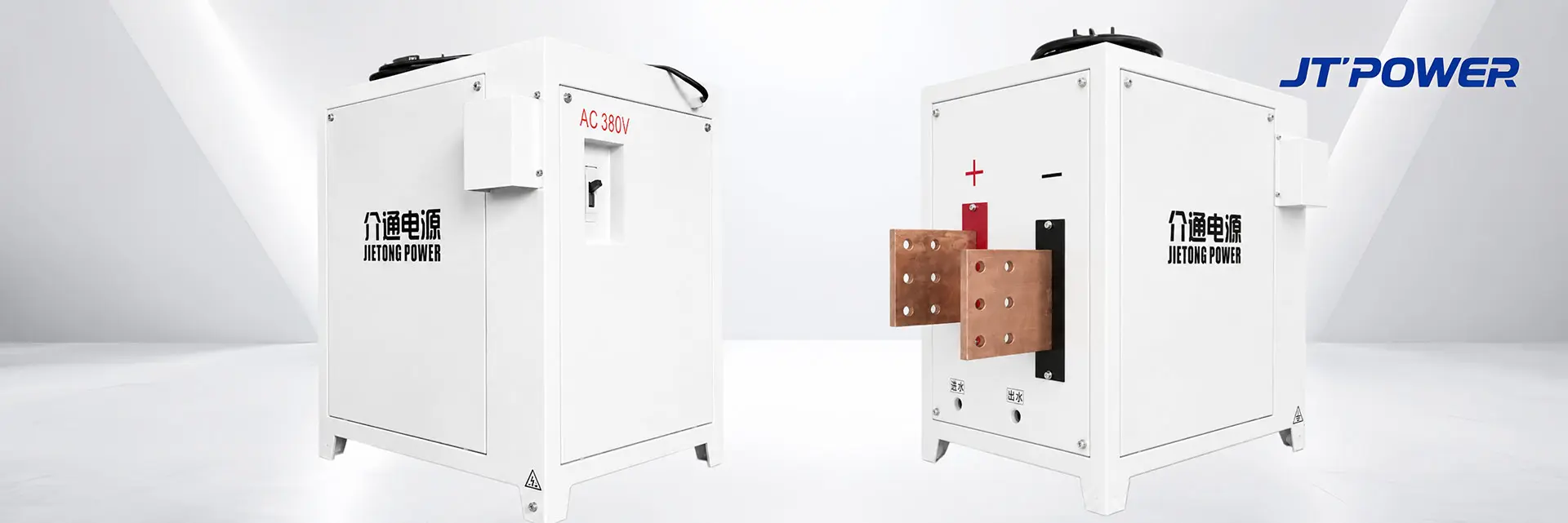

介通电源 4000A 24V 电催化氧化废水电解整流器产品详情图

技术规格与运行参数矩阵 (24V 4000A 基准)

*所有重工业性能指标均通过 100% 满负载连续工厂测试验证。

稳态恒流调节
预设严格的稳态恒流参数，在低阻抗区间依然保持 4000 安培全量程平稳追踪，防止因电流波动影响反应效率。

流体阻抗抗冲击抗扰
搭载高速 DSP 感测芯片，瞬间抵御水质导电率骤变带来的电冲击，原生杜绝常见的过流误跳闸或断路器频繁动作问题。

开关电源高频核心
基于标准化高频开关电源拓扑构建，确保满载下纹波系数 ≤ 1% RMS，有效降低整套系统的无功损耗开支。

标准工业自动化总线
符合 CE LVD 和 EMC 认证框架。集成光电隔离总线，支持 Modbus RTU (RS485) 或 Profinet，方便快速接入自动加药及中控系统。

技术参数项 标准工业规格 工程定制扩展与合规标准
额定直流电流 4000 安培 (连续输出能力) 标准模块化并联阵列可扩展至 20,000A+
额定直流电压 24 伏特 (0-24V 可调) 线性连续无级调节，跟踪 0V 至 24V 满量程
稳流控制精度 ≤ ±1% 恒流精度 锁紧输出电流边界，抵御水质及水温波动干扰
纹波系数 ≤ 1% RMS (满载运行门槛) 内置多级平滑低通 LC 扼流滤波网络
输入主电源 三相 AC 380V / 415V / 480V, 50Hz/60Hz 通用工业电网同步，预装软启动抑浪涌电路
防护等级 IP54 独立密封控制舱整流机壳 有效隔离高湿及强腐蚀性化学气体，保护逻辑控制板
散热方式 强制独立风道散热系统 风道与电气舱完全隔离，优化功率器件使用寿命

工程备注： 所有介通电源 (JT-POWER) 高频模块化整流器拓扑均采用高规格标准化紫铜母排布线，从根本上降低发热损耗，简化现场模块热插拔维护，最大化提升工厂连续生产运行时间。

介通电源工业整流设备结构示意图 设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。

介通电源大功率整流器内部结构图

卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。

自主知识产权专利网络与非标定制设计框架

支持图纸定制

依据您的工程原理图与厂房图纸定制建造

正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。

专利号

专有高频变压器（专利号：ZL 2019 2 1905918.5）

融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。

专利号

集成式高效散热底座（专利号：ZL 2019 3 0679510.X）

采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。

隔离总线

完全光电隔离密封控制舱

核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。

工业自动化与网络控制架构

专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。

介通电源工业整流器网络集中监控系统

工业现场部署与全球物流交付

1. 分体模块化安全运输包装
为确保海运及远途运输安全，并方便设备在受限厂房空间内吊装就位，大功率整流设备采用分体模块化机柜结构。整机封装于符合 ISPM-15 国际标准的出口熏蒸木箱内，内衬重型防潮防盐雾保护膜，全方位抵御高盐雾海运环境腐蚀。
2. 全球物流与高效报关履约
常规设备可在标准生产周期内准时具备出厂发运条件。我们提供完善的出口物流服务，覆盖全球海运、陆运解决方案，灵活支持 FOB 港口交货、CIF 到港及 DDP 门到门双清含税交付流程。
3. 工程技术审核与调试支持
我们提供全套工程原理图、电气接线图、内部元器件清单及母排铜排排布数据，配合客户工厂的安规审查。同时提供一站式远程指导调试服务、定制换向程序逻辑及全生命周期设备追踪，保障项目平稳投产。
介通电源整流器出口木箱包装

⚡ 100% 灵活工程与非标参数定制

需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。

请在下方提交您所需的规格需求，我们将为您提供专业的技术评估与选型咨询：
👇👇👇

电催化氧化 4000A 24V 废水处理高频直流整流器

专为难降解有机废水分解及电催化氧化高级水处理系统打造的工业级高频直流整流系统。

在 介通电源 (JT-POWER)，我们制造用于苛刻环保工程的高效开关直流整流架构。这款重载型 4000A 24V 电催化氧化整流器 保持严苛的恒流控制精度，原生设计旨在高效催化产生强氧化性羟基自由基 (•OH)，同时从容应对水质电导率的剧烈波动。

✓ 严苛恒流锁控： 微处理器驱动的控制架构维持稳定的 4000A 电流输出，无论重金属或电解质浓度如何变化，均可优化电化学氧化路径。
✓ 电导率突变缓冲： 高速内部传感器可在高浓度 COD/BOD 医药或印染废水冲击进入反应槽时，瞬间抑制电流浪涌，保护电极与设备。
✓ 密封防腐蚀机壳： 坚固的密封机壳屏障将所有逻辑驱动控制板与环境化学酸碱气体完全隔离，彻底杜绝空气串扰故障。

精准恒流锁定
4000A / 24V 全量程
IP54 密封防腐防护

介通电源 4000A 24V 电催化氧化废水电解整流器产品详情图

技术规格与运行参数矩阵 (24V 4000A 基准)

*所有重工业性能指标均通过 100% 满负载连续工厂测试验证。

稳态恒流调节
预设严格的稳态恒流参数，在低阻抗区间依然保持 4000 安培全量程平稳追踪，防止因电流波动影响反应效率。

流体阻抗抗冲击抗扰
搭载高速 DSP 感测芯片，瞬间抵御水质导电率骤变带来的电冲击，原生杜绝常见的过流误跳闸或断路器频繁动作问题。

开关电源高频核心
基于标准化高频开关电源拓扑构建，确保满载下纹波系数 ≤ 1% RMS，有效降低整套系统的无功损耗开支。

标准工业自动化总线
符合 CE LVD 和 EMC 认证框架。集成光电隔离总线，支持 Modbus RTU (RS485) 或 Profinet，方便快速接入自动加药及中控系统。

技术参数项
额定直流电流：4000 安培 (连续输出能力)
标准模块化并联阵列可扩展至 20,000A+。

标准工业规格
额定直流电压：24 伏特 (0-24V 可调)
线性连续无级调节，跟踪 0V 至 24V 满量程。

稳流控制精度
稳流控制精度：≤ ±1% 恒流精度
锁紧输出电流边界，抵御水质及水温波动干扰。

纹波系数
纹波系数：≤ 1% RMS (满载运行门槛)
内置多级平滑低通 LC 扼流滤波网络。

输入主电源
输入主电源：三相 AC 380V / 415V / 480V, 50Hz/60Hz
通用工业电网同步，预装软启动抑浪涌电路。

防护等级
防护等级：IP54 独立密封控制舱整流机壳
有效隔离高湿及强腐蚀性化学气体，保护逻辑控制板。

散热方式
散热方式：强制独立风道散热系统
风道与电气舱完全隔离，优化功率器件使用寿命。

工程备注： 所有介通电源 (JT-POWER) 高频模块化整流器拓扑均采用高规格标准化紫铜母排布线，从根本上降低发热损耗，简化现场模块热插拔维护，最大化提升工厂连续生产运行时间。

电催化氧化整流器, 废水处理电解电源, 4000A 24V直流电源, 高频开关整流柜厂家, 佛山介通电源设备, COD降解电解电源价格, 环保水处理整流器定制

系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。

内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。

自主专利网络与图纸定制矩阵

图纸自适应定制
根据您的机械原理图与厂房图纸打造
发送您的机械原理图或车间布局图。我们的工程团队将定制专属机柜，完美适配您的技术机房空间。
专利号：ZL 2019 2 1905918.5
自主高频变压器矩阵工程技术
融合磁芯矩阵工程设计，直接引导大功率能量传输且漏感近乎为零，大幅降低大功率运行时的发热损耗。
专利号：ZL 2019 3 0679510.X
集成散热紫铜底板结构
专利级重型紫铜基板可快速将结温热量传导至外部，最大化保障设备在连续满载工况下的运行时间参数。
隔离总线
全光电隔离密封控制器舱
核心微处理器遥测结构与车间酸雾完全隔离，有效阻断强共模噪声与接地回路反馈干扰错误。

工业自动化与网络架构

系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。

网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。

工业现场部署与全球物流

步骤 01
分体模块化安全运输打包
重型系统采用分体模块化配置，适应有限的现场通道。设备采用符合 ISPM-15 标准的适航出口木箱封存，并内衬防潮膜以防止海运盐雾腐蚀。
步骤 02
国际物流发运处理
发货在标准的 30-45 个工作日生产周期内达到出海状态。我们提供完善的出口物流服务，覆盖 FOB 港口、CIF 海港以及全球 DDP 工厂交付对接方案。
步骤 03
工程审查与调试技术支持
提供完整的工程蓝图、电路原理图和母排排布图供厂区审查。全盘配套交钥匙远程调试指导与追踪阵列。

介通电源整流器出口木箱包装

⚡ 100% 灵活工程定制与按需参数定制

需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。

请在下方提交您所需的规格参数，以获取技术咨询方案。
👇👇👇
Back
电催化氧化 4000A 24V 废水处理高频直流整流器 - 环保水处理专用大功率电解整流电源主图
Leave Message

Related Products

直接工程热线
+86-139-2825-8623
全球销售支持
info@jt-rectifier.com
技术支持中心
info@jt-rectifier.com
点击联系我们

24小时内回复

第一部分：应用与水处理电解工艺 FAQ 🛰️
这款 4000A 24V 整流器如何在电催化氧化过程中优化羟基自由基的生成？
电催化高级氧化工艺（AOP）依赖稳定的阳极电位来开环降解难降解有机物。咱们的系统提供超稳定的直流调节，持续维持阳极表面羟基自由基（$•OH$）的最大化生成，使其成为用于破坏难降解 COD 和工业污染物的顶级 电催化氧化废水处理整流器。
这款 24V 电源能否应对工业废水快速变化的电导率和电阻波动？
完全可以，无缝应对。当反应槽内盐浓度和有机物负荷发生波动时，电解液电导率会瞬间改变。内置的微秒级反馈闭环能在恒压和恒流模式之间进行动态无缝切换，充当高自适应性的 工业废水处理电源。
输出电流纹波系数是多少？为什么它对电化学反应槽的寿命至关重要？
满载时，电流纹波系数被严格控制在 ≤1% RMS 以内。将纹波降至极低可有效防止高峰值电压尖峰，避免加速昂贵的多金属氧化物（MMO）或掺硼金刚石（BDD）涂层的剥落退化，打造出顶级的 低纹波 4000A 整流器。
这款整流器是否支持自动倒极（正反向换向）以去除阴极结垢？
绝对支持。硬水和化学废水会导致阴极表面严重结硬质钙镁垢，从而降低电解槽效率。咱们集成的电子极性换向模块可自动执行除垢程序，充当重载型 自动倒极电氧化整流器。
这款 24V 4000A 整流器是否具备 24/7 连续环保治理作业的额定能力？
是的。环保水处理厂基础设施需要不间断运行。本单元采用 100% 连续工作制设计，具备极大的热安全裕量，是高度可靠的 连续重载环保工业整流器。
第二部分：硬件架构与防腐机箱 FAQ 🔧
机箱机柜如何保护内部电子器件免受污水厂腐蚀性蒸气的侵蚀？
污水处理车间充斥着强腐蚀性湿气、$H_2S$ 和氯气。机柜采用了 IP54 级密封的内部隔离舱，配备独立散热风道和专用的多层三防漆防腐屏障，构建了极其坚固的 防腐蚀废水处理整流器 机身。
从标准 IGBT 升级为碳化硅（SiC）拓扑在效率和体积上有何优势？
通过采用工作在 100kHz 切换频率的高频碳化硅（SiC）MOSFET 开关管，整机转换效率高达 93%。与老旧设备相比，这大幅降低了损耗并缩小了机柜物理体积，定义了真正的 高效率碳化硅整流器 架构。
输出紫铜母排是如何设计的，以确保安全承载 4000A 庞大电流？
系统部署了按超低载流量密度参数设计的加宽高纯度 T2 紫铜母排，并经过重镀银处理。这消除了接触电阻压降，并将满载运行温升严格限制在 ΔT≤30°C，这是咱们 重载紫铜母排整流器 的核心特征。
采用了什么变压器磁芯技术来承载连续 96kW 的功率输出？
我们采用了优质纳米晶 EE130 磁芯，配合高规格多股绞合漆包线（Litz wire）绕组。该配置彻底消除了在这款 高频变压器开关电源 模块中高压开关时常见的集肤效应瓶颈与磁芯饱和问题。
多个 4000A 模块是否可以并联，或配置为 N+1 冗余架构？
可以。咱们的模块化设计允许多个电源模块无缝并联输出。如果子模块发生故障，其余模块会自动动态重分配输出以防止工艺停机，充分发挥了 模块化大功率开关整流器 的冗余优势。
第三部分：数字控制与自动化 FAQ 🔬
系统支持哪些通讯协议以接入集中式 SCADA 和全厂 PLC 系统？
控制主板原生支持隔离式 RS485 Modbus-RTU 网络，并可升级为 Profinet 或以太网节点，支持在自动化 支持 Profinet 可编程工业整流器 架构下进行无缝远程部署。
系统采用了什么硬件处理核心来驱动高速 PID 控制闭环？
计算核心由专用的工业级高速微控制器芯片（MCU）锚定，消除了相位抖动，并彻底避免了传统老旧 微控制器控制工业整流器 板卡上的热温漂问题。
当电化学反应槽发生短路时，短路保护矩阵的反应速度有多快？
数字固件时刻评估反馈参数，一旦检测到死短路或电解槽故障，可在不到 10 微秒（μs）内执行电子脉冲关断，在 快速响应脉冲开关整流器 中提供顶级安全标准。
数字控制界面提供了多高精度的设定与读回分辨率？
校准架构支持在高对比度 HMI 面板上进行低至 0.1V 和 1A 的微步精细调节，为厂区技术人员提供了顶级 高精度数字废水处理电源 终端所需的严格控制颗粒度。
启动这款 96kW 整流器会引起厂区电网危险的电压尖峰或涌浪异常吗？
完全不会。自动化固件运行平滑的可编程软启动程序，能够彻底压制初始浪涌电流尖峰，兑现咱们 软启动大电流整流器 对电网安全的承诺。
