5000A 24V 工业级镁熔盐电解高频开关整流器 | 无水氯化镁熔盐电解炼镁阳极效应快速自愈超低纹波节能直流电源系统
📐 稳流精度 ≤ ±0.2% | 纹波 ≤ 1%
📦 纯水密闭水冷 IP54 抗氯气机柜
技术规格与标准参数矩阵 (24V 5000A 高温熔盐金属镁电解专用版)
*工业级特重载连续高温冶炼电解硬件平台，专为严苛的 24/7 连续全负荷氯化镁熔融电解与原镁提炼生产线打造。
| 技术参数项 | 标准工业规格 | 工程定制扩展与合规标准 |
|---|---|---|
| 额定直流输出功率 | 120 kW 连续重载额定输出 | 大容量母排对称排流设计，支持多机多柜全数字主动均流并机（均流度 ≤ 1.5%） |
| 额定直流输出电压 | 0 — 24 伏特充裕直流头程 | 恒流 (CC) 优先运行，具备阳极效应高压瞬态箝位与平滑限幅保护（最高可承受瞬态 30V+ 冲击） |
| 额定直流输出电流 | 0 — 5000 安培 (连续无级调节) | 高分辨率步进微调，精确匹配不同容积熔盐槽石墨阳极与钢阴极板极限电流密度 |
| 稳态控制精度 | ≤ ±0.2% 全量程校准 | 全数字闭环动态补偿算法，平抑熔盐液位升降与高温极间电阻变化对电解电流的干扰 |
| 输出直流纹波系数 | ≤ 1% RMS (全功率输出范围) | 平滑低通 LC 滤波，防止微观局部电动力过充造成熔融镁分散乳化，提高电流效率 |
| 阳极效应抑弧与自愈 | 微秒级过压箝位与自动平滑熄弧 | 阳极钝化产生气膜电弧时瞬态抑制过电压，快速配合供料熄弧自愈，杜绝损坏变压器 |
| 国际认证标准 | CE 符合性认证 | 完全符合欧盟低电压指令 (2014/35/EU) 与电磁兼容 (2014/30/EU) 工业标准 |
| 交流输入主电源 | 三相 AC 380V/415V/480V ±10%, 50Hz/60Hz | 通用工业电网同步，标配特重载内置高能防雷与大容量涌浪吸收网络 |
| 散热架构与环境防护 | 密闭循环纯水水冷 (IP54) / 强制独立风冷 | 控制舱气密物理隔离，微电脑主控板双层浸涂防腐三防漆，严密防护干湿氯气腐蚀 |
工程备注： 镁熔盐电解采用无水氯化镁-氯化钠-氯化钙-氯化钾（MgCl₂-NaCl-CaCl₂-KCl）复合多组分熔盐体系，操作温度通常维持在 650°C–720°C。单槽理论分解电压约为 2.6V–2.8V，但在工业电解槽中，高温熔融盐本身的离子导电阻抗、析氯阳极气泡遮蔽过电位以及导电母排高温压降叠加，单槽操作槽压通常在 5.5V–7.0V 左右。生产线通常采用 3–4 个电解槽串联或单台大型多极电解槽构型，累加工作电压达 16V–20V；配置 5000A 24V 充沛的直流输出头程，能够确保在电解槽开槽化盐、熔盐配比波动及重载运行时电源始终具备充足的调压裕量。此外，熔盐电解中当氯化镁局部贫化或极板润湿性变差时极易诱发“阳极效应”，石墨阳极表面被连续气膜包裹导致阻抗激增、槽压暴升至数十伏并伴随剧烈电弧；电源内置微秒级超前限幅抑弧逻辑，在阳极效应发生时自动快速箝位保护，防止冲击波烧穿功率模块。鉴于电解槽持续释放出高温干燥氯气与氯化物粉尘，强烈推荐选用 IP54 密闭纯水循环水冷架构，保障整机连续数万小时免维护安全服役。

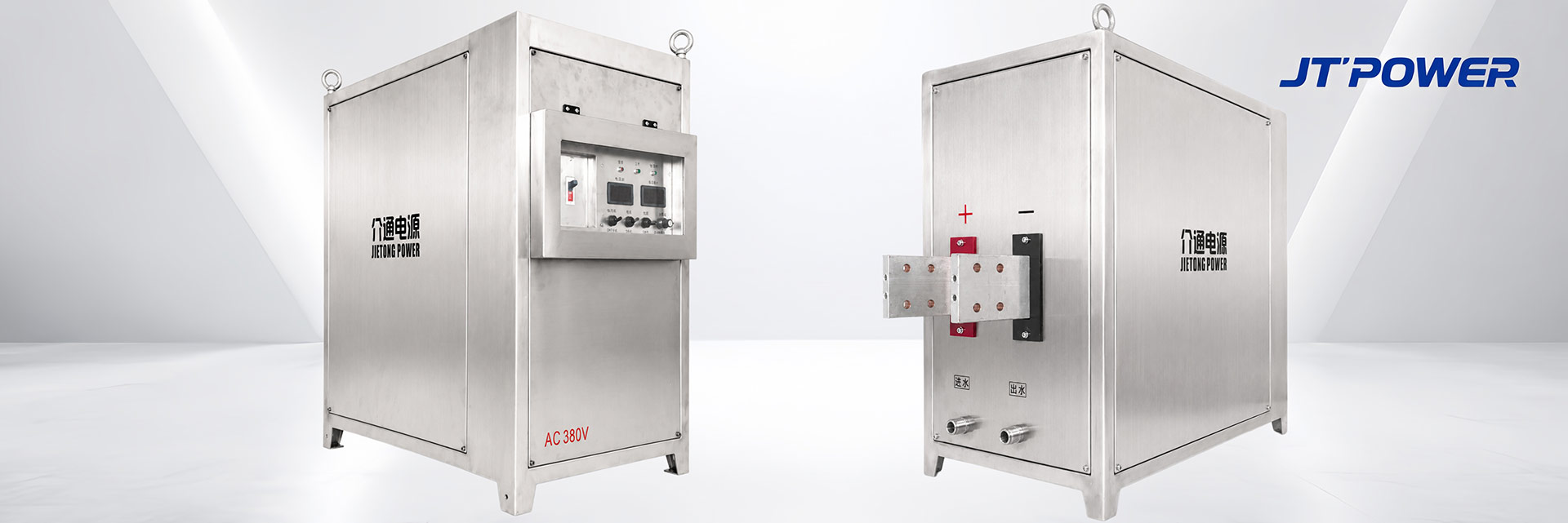

设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。
卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。
自主知识产权专利网络与非标定制设计框架
依据您的工程原理图与厂房图纸定制建造
正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。
专有高频变压器（专利号：ZL 2019 2 1905918.5）
融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。
集成式高效散热底座（专利号：ZL 2019 3 0679510.X）
采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。
完全光电隔离密封控制舱
核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。
工业自动化与网络控制架构
专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。
工业现场部署与全球物流交付
⚡ 100% 灵活工程与非标参数定制
需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。
5000A 24V 工业级镁熔盐电解高频开关整流器 | 无水氯化镁熔盐电解炼镁阳极效应快速自愈超低纹波节能直流电源系统
专为无水氯化镁（MgCl₂）熔盐电解提取高纯原生镁锭、多槽串联无隔膜/有隔膜熔盐电解槽及海绵钛副产氯化镁循环冶炼量身研制。
介通电源 5000A 24V 镁熔盐电解大电流高频开关整流系统 具备 120kW 连续额定直流输出功率，搭载工业特重载级 IGBT 软开关移相全桥拓扑与深度微积分 LC 低通滤波网络，整机满载综合转换效率 ≥ 93.8%，输出直流纹波系数严格抑制在 ≤ 1% RMS。针对 650°C–720°C 高温熔盐介质电解过程中多槽串联高压差、熔盐氯气气膜引起的“阳极效应”导致槽压瞬态暴增数倍、析出液态镁滴易受交流扰动二次溶损以及高温干氯气重度腐蚀等极端工况，系统深度集成 24V 充沛宽动态槽压头程、阳极效应微秒级限压自愈抑弧算法与 ≤ ±0.2% 高精数字稳流，显著降低吨镁综合直流电耗并确保电解槽热平衡稳定。
技术规格与标准参数矩阵 (24V 5000A 高温熔盐金属镁电解专用版)
工程备注： 镁熔盐电解采用无水氯化镁-氯化钠-氯化钙-氯化钾（MgCl₂-NaCl-CaCl₂-KCl）复合多组分熔盐体系，操作温度通常维持在 650°C–720°C。单槽理论分解电压约为 2.6V–2.8V，但在工业电解槽中，高温熔融盐本身的离子导电阻抗、析氯阳极气泡遮蔽过电位以及导电母排高温压降叠加，单槽操作槽压通常在 5.5V–7.0V 左右。生产线通常采用 3–4 个电解槽串联或单台大型多极电解槽构型，累加工作电压达 16V–20V；配置 5000A 24V 充沛的直流输出头程，能够确保在电解槽开槽化盐、熔盐配比波动及重载运行时电源始终具备充足的调压裕量。此外，熔盐电解中当氯化镁局部贫化或极板润湿性变差时极易诱发“阳极效应”，石墨阳极表面被连续气膜包裹导致阻抗激增、槽压暴升至数十伏并伴随剧烈电弧；电源内置微秒级超前限幅抑弧逻辑，在阳极效应发生时自动快速箝位保护，防止冲击波烧穿功率模块。鉴于电解槽持续释放出高温干燥氯气与氯化物粉尘，强烈推荐选用 IP54 密闭纯水循环水冷架构，保障整机连续数万小时免维护安全服役。
系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。
内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。
自主专利网络与图纸定制矩阵
工业自动化与网络架构
系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。
网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。
工业现场部署与全球物流
⚡ 100% 灵活工程定制与按需参数定制
需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。
为什么单槽分解电压不足 3V 的镁熔盐电解工艺需要配置 24V 的额定输出电压？
在氯化镁熔融盐电解过程中，虽然单槽理论热力学分解电压仅为 2.6V–2.8V，但工业熔盐电解属于强欧姆极化过程。高温复合氯化物熔盐本身的电导率远低于水溶液，极间欧姆压降通常高达 2.5V–3.5V；同时，石墨阳极表面剧烈析出高密度氯气气泡，形成严重的“气泡电阻层”，导致单个工业槽实际工作槽压通常达到 5.5V–7.0V。工业产线普遍采用 3 到 4 个电解槽进行直流电气串联以提高整体能效，串联后总电位降达 18V–21V；加上高温环境长距离重载铜母排的额外压降，配置 24V 充沛头程能确保在加料波动及低温开槽阶段始终维持 5000A 额定电流，杜绝限压断流。
熔盐电解特有的“阳极效应（Anode Effect）”对整流器有何危害，系统如何实现自愈保护？
当熔盐电解槽内氯化镁浓度因消耗过度降低或石墨阳极表面润湿性劣化时，石墨表面会瞬间被一层连续的氯气气膜和氟化物电弧层完全包裹，引发剧烈的“阳极效应”。槽内等效阻抗在毫秒内暴增数十倍，槽电压会由正常的数伏特急剧飙升至 30V–50V 以上，产生强烈的火花放电与过电压尖峰，极易击穿普通整流电源的半导体逆变器件。介通电源搭载全数字微秒级动态电压监控算法，一旦检测到阳极效应初始突变，控制器立即将输出电压箝位在预设安全阈值并触发快控限幅抑弧，同时向车间 DCS 输出报警信号指导加料熄弧，完全杜绝过冲拉弧毁机。
输出直流纹波系数 ≤ 1% RMS 对提高金属镁电流效率与降低副反应有何关键意义？
熔融盐电解炼镁生成的单质金属镁密度小于电解质，呈液态微滴在阴极表面生成后逐渐上浮至熔盐液面集镁室。普通晶闸管整流器残留的工频交流脉动会在高温熔盐中产生强大的微区交变电动力扰动；交变震荡不仅会阻止微小液态镁滴从阴极板平稳聚结长大，还会将已析出的悬浮金属镁滴强烈打散乳化，促使其在高温下与阳极析出的氯气发生逆向二次复合反应（Mg + Cl₂ → MgCl₂），导致电流效率暴跌 10%–20%。保持 ≤ 1% RMS 的超平滑纯净直流，能维持稳定的熔盐流态与电场相界面，大幅减少镁滴反溶并提高析出回收率。
