12V 5000A 三价铬电镀高频开关整流器 | 环保型直流整流系统

专为自动化三价铬 (Cr3+) 装饰铬及硬铬替代电镀线与镀槽量身打造。

在 介通电源 (JT-POWER)，我们制造符合严苛环保标准的高稳定性标准化整流系统。这款重载型 5000A 12V 三价铬电镀整流器 提供平稳的低纹波直流输出，彻底消除漏镀与发黑现象，保障大批量工件镀层结晶均匀发亮。

✓ 三价铬专享低纹波 (≤ 1% RMS)： 高密度多级低通 LC 扼流滤波拓扑平滑高频谐波，提升深镀能力（分散能力），彻底杜绝边缘烧焦。
✓ 抗氯化物及硫酸盐酸雾隔离： 主驱动板喷涂多层聚氨酯三防漆，将敏感逻辑芯片与强腐蚀性湿润剂及三价铬酸雾完全隔离。
✓ 严苛恒流精准锁定： 闭环数字微步追踪将输出漂移控制在 ≤ ±0.1% 门槛以内，消除镀层微观内应力与漏镀缺陷。

三价铬 Cr3+ 专用整流
12V / 5000A 重载功率
超低纹波 ≤1% RMS

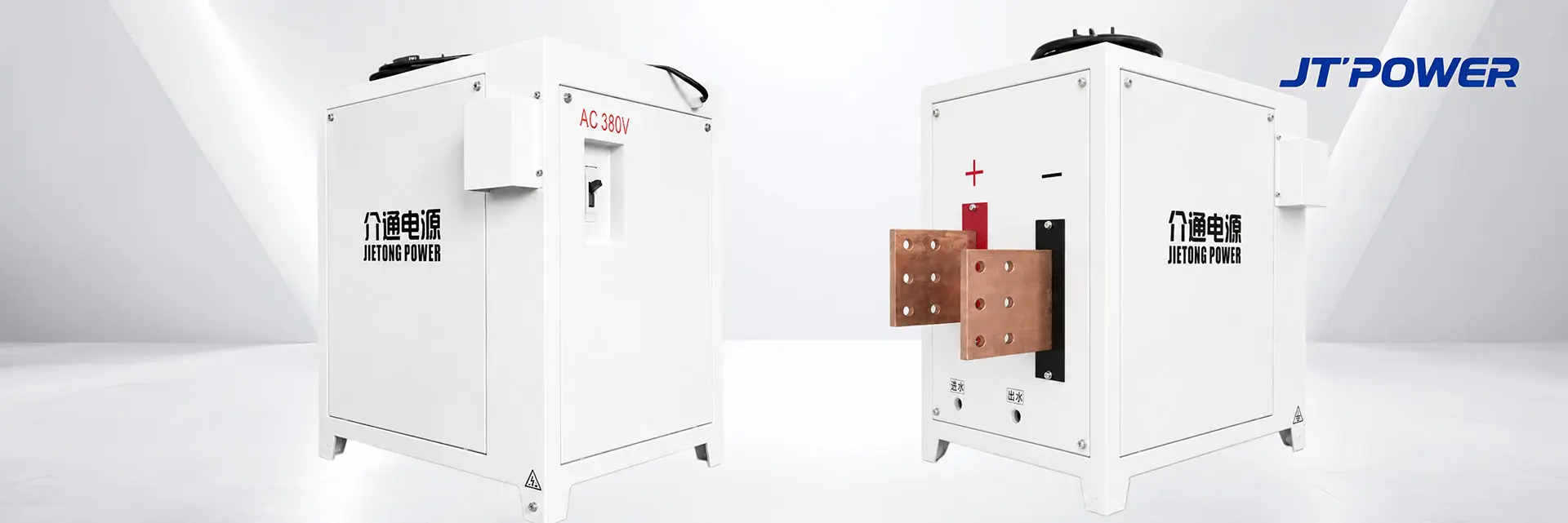

介通电源 5000A 12V 三价铬电镀整流器产品详情图

技术规格与标准运行参数矩阵 (12V 5000A 基准)

*所有重工业性能指标均通过 100% 满负载连续工厂测试验证。

稳态恒流控制
微秒级数字处理器追踪把稳态精度锚定在 ≤ ±0.1% 门槛以内，确保复杂形状工件上的电流密度分布均匀，避免漏镀。

平滑波形滤波
通过集中式多级 LC 低通扼流网络，将高频开关纹波强行控制在 ≤ 1% RMS，全面优化高密度挂镀槽的走位与走空能力。

聚氨酯抗酸漆防护
所有驱动控制网络均涂覆军工级厚聚氨酯三防漆，将敏感驱动逻辑区域与有毒有机添加剂或酸性气体完全隔绝。

光电隔离 SCADA 中心
原生符合国际 CE 标准。集成光电隔离接线端子，支持 Modbus RTU (RS485) 或标准 Profinet 协议，快速接入主 PLC。

技术参数项 标准工业规格 工程定制扩展与合规标准
额定直流电流 5000 安培 (连续满载输出) 支持灵活的并联机柜集群，最高可扩容至 20,000A+
额定直流电压 12 伏特 (0-12V 可调) 线性连续无级调节，跟踪 0V 至 12V 满量程
纹波系数 ≤ 1% RMS (全输出范围内) 内置重载平滑低通 LC 扼流滤波网络
稳流控制精度 ≤ ±0.1% 恒流精度 锁定精准的电流密度门槛，抵御极板间距变化带来的干扰
输入主电源 三相 AC 380V / 415V / 480V, 50Hz/60Hz 通用工业电网同步，预装软启动抑浪涌电路
国际认证标准 CE 符合性认证 完全符合欧盟 LVD (2014/35/EU) 与 EMC (2014/30/EU) 标准
防护等级 IP54 独立密封控制舱整流机壳 隔离强酸蒸气与湿气侵蚀，保障核心跟踪逻辑板安全

工程备注： 所有介通电源 (JT-POWER) 高频模块化整流器拓扑均采用高规格标准化紫铜母排布线，从根本上降低发热损耗，简化现场模块热插拔维护，最大化提升工厂连续生产运行时间。

介通电源工业整流设备结构示意图 设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。

介通电源大功率整流器内部结构图

卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。

自主知识产权专利网络与非标定制设计框架

支持图纸定制

依据您的工程原理图与厂房图纸定制建造

正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。

专利号

专有高频变压器（专利号：ZL 2019 2 1905918.5）

融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。

专利号

集成式高效散热底座（专利号：ZL 2019 3 0679510.X）

采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。

隔离总线

完全光电隔离密封控制舱

核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。

工业自动化与网络控制架构

专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。

介通电源工业整流器网络集中监控系统

工业现场部署与全球物流交付

1. 分体模块化安全运输包装
为确保海运及远途运输安全，并方便设备在受限厂房空间内吊装就位，大功率整流设备采用分体模块化机柜结构。整机封装于符合 ISPM-15 国际标准的出口熏蒸木箱内，内衬重型防潮防盐雾保护膜，全方位抵御高盐雾海运环境腐蚀。
2. 全球物流与高效报关履约
常规设备可在标准生产周期内准时具备出厂发运条件。我们提供完善的出口物流服务，覆盖全球海运、陆运解决方案，灵活支持 FOB 港口交货、CIF 到港及 DDP 门到门双清含税交付流程。
3. 工程技术审核与调试支持
我们提供全套工程原理图、电气接线图、内部元器件清单及母排铜排排布数据，配合客户工厂的安规审查。同时提供一站式远程指导调试服务、定制换向程序逻辑及全生命周期设备追踪，保障项目平稳投产。
介通电源整流器出口木箱包装

⚡ 100% 灵活工程与非标参数定制

需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。

请在下方提交您所需的规格需求，我们将为您提供专业的技术评估与选型咨询：
👇👇👇

12V 5000A 三价铬电镀高频开关整流器 | 环保型直流整流系统

专为自动化三价铬 (Cr3+) 装饰铬及硬铬替代电镀线与镀槽量身打造。

在 介通电源 (JT-POWER)，我们制造符合严苛环保标准的高稳定性标准化整流系统。这款重载型 5000A 12V 三价铬电镀整流器 提供平稳的低纹波直流输出，彻底消除漏镀与发黑现象，保障大批量工件镀层结晶均匀发亮。

✓ 三价铬专享低纹波 (≤ 1% RMS)： 高密度多级低通 LC 扼流滤波拓扑平滑高频谐波，提升深镀能力（分散能力），彻底杜绝边缘烧焦。
✓ 抗氯化物及硫酸盐酸雾隔离： 主驱动板喷涂多层聚氨酯三防漆，将敏感逻辑芯片与强腐蚀性湿润剂及三价铬酸雾完全隔离。
✓ 严苛恒流精准锁定： 闭环数字微步追踪将输出漂移控制在 ≤ ±0.1% 门槛以内，消除镀层微观内应力与漏镀缺陷。

三价铬 Cr3+ 专用整流
12V / 5000A 重载功率
超低纹波 ≤1% RMS

介通电源 5000A 12V 三价铬电镀整流器产品详情图

技术规格与标准运行参数矩阵 (12V 5000A 基准)

*所有重工业性能指标均通过 100% 满负载连续工厂测试验证。

稳态恒流控制
微秒级数字处理器追踪把稳态精度锚定在 ≤ ±0.1% 门槛以内，确保复杂形状工件上的电流密度分布均匀，避免漏镀。

平滑波形滤波
通过集中式多级 LC 低通扼流网络，将高频开关纹波强行控制在 ≤ 1% RMS，全面优化高密度挂镀槽的走位与走空能力。

聚氨酯抗酸漆防护
所有驱动控制网络均涂覆军工级厚聚氨酯三防漆，将敏感驱动逻辑区域与有毒有机添加剂或酸性气体完全隔绝。

光电隔离 SCADA 中心
原生符合国际 CE 标准。集成光电隔离接线端子，支持 Modbus RTU (RS485) 或标准 Profinet 协议，快速接入主 PLC。

技术参数项
额定直流电流：5000 安培 (连续满载输出)
支持灵活的并联机柜集群，最高可扩容至 20,000A+。

标准工业规格
额定直流电压：12 伏特 (0-12V 可调)
线性连续无级调节，跟踪 0V 至 12V 满量程。

稳流与纹波
稳流精度 ≤ ±0.1% | 纹波系数 ≤ 1% RMS
内置重载平滑低通 LC 扼流滤波网络，锁定精准电流密度。

输入主电源
输入主电源：三相 AC 380V / 415V / 480V, 50Hz/60Hz
通用工业电网同步，预装软启动抑浪涌电路。

认证与防护
CE 符合性认证 | IP54 独立密封控制舱
符合欧盟 LVD 与 EMC 标准，隔离强酸蒸气与湿气侵蚀。

工程备注： 所有介通电源 (JT-POWER) 高频模块化整流器拓扑均采用高规格标准化紫铜母排布线，从根本上降低发热损耗，简化现场模块热插拔维护，最大化提升工厂连续生产运行时间。

三价铬电镀整流器, 装饰铬高频开关电源, 12V 5000A电镀整流柜, 环保型铬电镀电源, 佛山介通电源设备, 三价铬电镀设备价格, 工业硬铬替代整流器定制

系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。

内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。

自主专利网络与图纸定制矩阵

图纸自适应定制
根据您的机械原理图与厂房图纸打造
发送您的机械原理图或车间布局图。我们的工程团队将定制专属机柜，完美适配您的技术机房空间。
专利号：ZL 2019 2 1905918.5
自主高频变压器矩阵工程技术
融合磁芯矩阵工程设计，直接引导大功率能量传输且漏感近乎为零，大幅降低大功率运行时的发热损耗。
专利号：ZL 2019 3 0679510.X
集成散热紫铜底板结构
专利级重型紫铜基板可快速将结温热量传导至外部，最大化保障设备在连续满载工况下的运行时间参数。
隔离总线
全光电隔离密封控制器舱
核心微处理器遥测结构与车间酸雾完全隔离，有效阻断强共模噪声与接地回路反馈干扰错误。

工业自动化与网络架构

系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。

网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。

工业现场部署与全球物流

步骤 01
分体模块化安全运输打包
重型系统采用分体模块化配置，适应有限的现场通道。设备采用符合 ISPM-15 标准的适航出口木箱封存，并内衬防潮膜以防止海运盐雾腐蚀。
步骤 02
国际物流发运处理
发货在标准的 30-45 个工作日生产周期内达到出海状态。我们提供完善的出口物流服务，覆盖 FOB 港口、CIF 海港以及全球 DDP 工厂交付对接方案。
步骤 03
工程审查与调试技术支持
提供完整的工程蓝图、电路原理图和母排排布图供厂区审查。全盘配套交钥匙远程调试指导与追踪阵列。

介通电源整流器出口木箱包装

⚡ 100% 灵活工程定制与按需参数定制

需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。

请在下方提交您所需的规格参数，以获取技术咨询方案。
👇👇👇
Back
5000A 12V 三价铬电镀整流器 - 环保型环保镀铬专用高频开关直流整流电源主图
Leave Message

Related Products

直接工程热线
+86-139-2825-8623
全球销售支持
info@jt-rectifier.com
技术支持中心
info@jt-rectifier.com
点击联系我们

24小时内回复

第一部分：应用与电镀工艺 FAQ 🛰️
这款 12V 5000A 整流器如何在三价铬电镀槽中优化镀层的均匀性？
与传统六价铬相比，三价铬电镀（$Cr^{3+}$）的工作电流密度窗口要窄得多。咱们的系统提供超精准的电压步进调节，确保在复杂几何形状工件上实现光滑、均匀的镀层分布，使其成为装饰性和功能性电镀生产线中 三价铬电镀整流器 的首选。
这款设备维持多大的电流纹波门槛？为什么它对防止发白或白斑至关重要？
在整个调节范围内，电流纹波系数被严格控制在 ≤1% RMS 以内。三价铬镀槽中过大的纹波会导致局部电流突降，从而引发烧焦或产生雾状白斑，这种超平滑的输出使其成为 低纹波 5000A 整流器 的行业标准。
这款 12V 电源能否应对汽车零部件电镀线敏感的化学平衡？
完全可以，毫无压力！三价铬化学镀液对铅、铜杂质污染以及阴阳极极距阻抗变化极度敏感。内置的微秒级反馈闭环可动态重新校准输出电流，在高端 汽车三价铬电镀电源 上保持化学镀液的稳定性。
这款 5000A 定制整流器是否具备 24/7 工业级连续生产的额定能力？
本电源按 100% 连续工作制设计，系统集成了重载热管理组件，可在无降额风险的情况下维持最大电流输出，充当高度耐用的 连续重载电镀整流器 模块。
这款三价铬整流器是否符合汽车及航空航天领域的 Nadcap 严苛审计？
是的。凭借其高精度校准追踪和完善的数据记录功能，它完全符合现代 符合 Nadcap 标准工业整流器 的严格报告规范。
第二部分：硬件架构与机箱机柜 FAQ 🔧
在 60kW 三价铬系统中，嵌入碳化硅（SiC）开关管在硬件上有何优势？
通过采用工作在 100kHz 切换频率的高频碳化硅（SiC）MOSFET 配置，系统将转换效率推升至 93% 以上，为 高效率碳化硅整流器 降低了电耗开支并缩减了占地面积。
机柜如何保护内部电子器件免受腐蚀性添加剂和酸雾的侵蚀？
三价铬生产线会散发出浓重的化学酸雾和润湿剂残留。机箱将敏感的电子板卡隔离在 IP54 级密封屏障后，配有独立的散热风道布局，充当专用的 防腐蚀三价铬电镀整流器 机柜。
500A 输出紫铜母排是如何设计的，以确保防止极限热瓶颈？
我们采用了按超低载流量设计的大号高纯度 T2 紫铜母排，并经过重镀银处理。这消除了接触电阻压降，并将满载运行温升严格锁控在 ΔT≤30°C 的极低水平，这是咱们 重载紫铜母排整流器 的基石标准。
采用了什么变压器磁芯技术来承受连续的高频脉冲开关应力？
整机集成了先进的 EE130 纳米晶磁芯，并配合多股绞合漆包线（Litz wire）绕组，消除了集肤效应和磁芯饱和，为 高频变压器开关电源 模块提供了长期可靠性。
这款 5000A 硬件设计是否可以配置为 N+1 模块化冗余布局？
可以。5000A 的输出可以分摊给多个并联模块。如果单个模块发生故障，其余模块会自动无缝调整以维持连续生产，提供真正的 模块化大功率开关整流器 可靠性。
第三部分：数字控制与自动化 FAQ 🔬
系统支持哪些数字通讯协议，以实现自动化电镀线 PLC 的集成？
控制主板原生具备隔离式 RS485 Modbus-RTU 通道，并可升级为 Profinet 节点，允许无延迟地接入中央 支持 Profinet 可编程工业整流器 网络。
系统采用了什么硬件处理器架构来控制精准的稳流调节闭环？
计算大脑由工业级高速微控制器芯片（MCU）主导，与传统老旧模拟 微控制器控制电镀整流器 板卡相比，执行快速调节命令且零热温漂。
当槽内发生意外电弧故障或短路时，短路保护矩阵的响应速度有多快？
数字控制闭环能瞬间感知负载偏差，并在不到 10 微秒（μs）内执行硬件级脉冲钳位关断，在精英级 快速响应脉冲开关整流器 中提供无与伦比的安全标准。
整流器是否支持智慧工厂集中式 SCADA 跟踪与日志记录？
是的，所有实时参数、电气遥测数据和故障日志均已完美映射至可访问的内部寄存器，优化了跨自动化 支持 SCADA 智能整流器 架构的数据同步。
启动 5000A 整流器会引起厂区电网危险的冲击电压骤降吗？
完全不会。自动化数字控制系统运行平滑的可编程软启动程序，能够彻底压制初始浪涌电流尖峰，兑现咱们 软启动大电流整流器 对电网保护的承诺。
