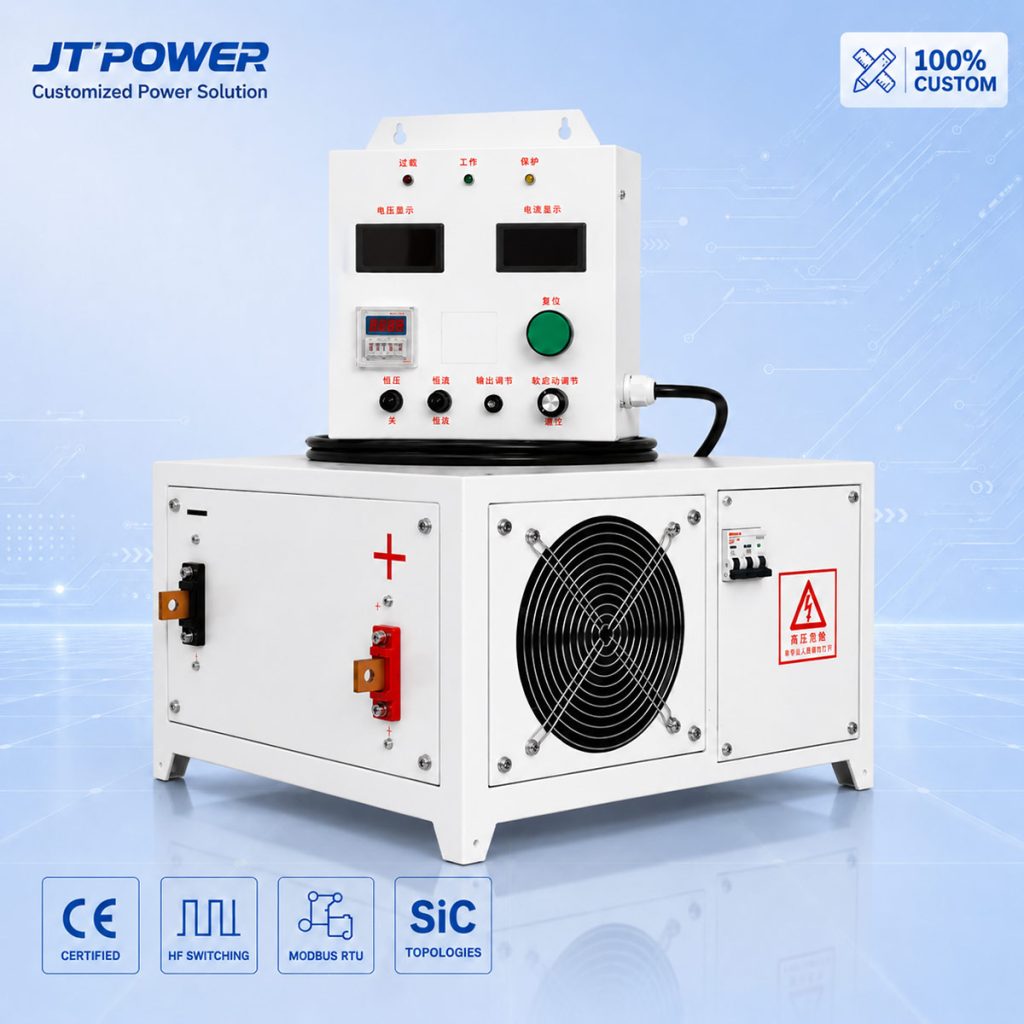

500A 12V 单相220V输入小型高频开关整流器 | 实验室研发首饰打样小型五金修补超紧凑台式超低纹波直流电源系统
📐 稳流精度 ≤ ±0.1% | 纹波 ≤ 0.5%
📦 便携轻量台式 / 独立风道防护
技术规格与标准参数矩阵 (12V 500A 单相 220V 便携精密高精版)
*工业级高可靠小型化整流电源硬件平台，专为科研试验、小批量打样及无三相动力电现场作业打造。
| 技术参数项 | 标准工业规格 | 工程定制扩展与合规标准 |
|---|---|---|
| 额定直流输出功率 | 6 kW 连续重载额定输出 | 超紧凑台式/手提式机箱，体积小巧便携，支持多台叠放节省操作台空间 |
| 额定直流输出电压 | 0 — 12 伏特连续可调 | 恒流 (CC) / 恒压 (CV) 双模式平滑无缝切换，具备超高速电子限流保护 |
| 额定直流输出电流 | 0 — 500 安培 (连续无级调节) | 0.1A 高分辨率步进微调，满足微细零件、首饰及试验打样微电流至大电流全覆盖 |
| 稳态控制精度 | ≤ ±0.1% 全量程校准 | 全数字闭环抗温漂算法，彻底消除单相市网电压波动对电沉积稳流的干扰 |
| 输出直流纹波系数 | ≤ 0.5% RMS (全功率输出范围) | 针对单相 220V 优化设计的高阶低通 LC 滤波网络，平滑输出，杜绝发白发雾 |
| 智能微步软启动 | 0 — 30 秒多段斜坡爬升可设 | 消除入槽接触打火电弧，内置防冲击上电软起回路，防止开机导致进线空开跳闸 |
| 国际认证标准 | CE 符合性认证 | 完全符合欧盟低电压指令 (2014/35/EU) 与电磁兼容 (2014/30/EU) 工业标准 |
| 交流输入主电源 | 单相 AC 220V ±15%, 50Hz/60Hz | 宽幅民用/商业电网兼容，标配内置 EMC 电磁干扰滤波器与大容量防雷网络 |
| 散热架构与环境防护 | 高效强制独立风冷 / 选配纯水水冷 | 内部控制板密封隔离并全喷涂重防腐三防漆，严密防护实验室微量酸雾 |
工程备注： 在实验室电化学研发、贵金属打样及五金修补作业中，生产现场往往受限于供电基础设施，无法提供 380V 三相工业动力电。500A 12V 单相 220V 专用整流器突破了传统大电流电源必须依赖三相电的限制；但值得注意的是，6kW 全负荷输出时，单相 220V 进线侧最大工作电流约为 30A–35A。工程安装时，建议将设备接入不低于 40A/63A 的专用空开断路器，并采用截面积不小于 6mm² 的铜芯电缆供电。系统内部优化了工频大电容平滑滤波拓扑，彻底克服了单相整流天然存在的 100Hz 二倍频电压脉动，将直流纹波抑制在 ≤ 0.5% RMS 极佳水平，确保在精密金、银、铜、镍打样时获得与大型工业生产线完全一致的致密镀层微观晶相结构。
设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。
卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。
自主知识产权专利网络与非标定制设计框架
依据您的工程原理图与厂房图纸定制建造
正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。
专有高频变压器（专利号：ZL 2019 2 1905918.5）
融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。
集成式高效散热底座（专利号：ZL 2019 3 0679510.X）
采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。
完全光电隔离密封控制舱
核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。
工业自动化与网络控制架构
专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。
工业现场部署与全球物流交付
⚡ 100% 灵活工程与非标参数定制
需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。
500A 12V 单相220V输入小型高频开关整流器 | 实验室研发首饰打样小型五金修补超紧凑台式超低纹波直流电源系统
专为高校电化学实验室、贵金属首饰打样、精密小五金挂镀局部修补、无三相380V动力电车间及中试线量身研制。
介通电源 500A 12V 单相220V输入小型高频开关整流系统 具备 6kW 额定直流输出能力，整机满载综合转换效率 ≥ 92.0%，直流输出纹波系数严格抑制在 ≤ 0.5% RMS。针对单相 220V 民用/商业电网电压波动大（100Hz 工频纹波极易串入直流端）、紧凑台式机箱散热空间受限、实验室高精工艺对稳流精度要求极严等技术难点，系统搭载高频软开关逆变拓扑与主动式无源高阶 LC 滤波滤波矩阵，内置有源浪涌软启抑流机制，无缝适配标准单相电源插座，提供稳定致密、微米级精度的纯净直流输出。
技术规格与标准参数矩阵 (12V 500A 单相 220V 便携精密高精版)
工程备注： 在实验室电化学研发、贵金属打样及五金修补作业中，生产现场往往受限于供电基础设施，无法提供 380V 三相工业动力电。500A 12V 单相 220V 专用整流器突破了传统大电流电源必须依赖三相电的限制；但值得注意的是，6kW 全负荷输出时，单相 220V 进线侧最大工作电流约为 30A–35A。工程安装时，建议将设备接入不低于 40A/63A 的专用空开断路器，并采用截面积不小于 6mm² 的铜芯电缆供电。系统内部优化了工频大电容平滑滤波拓扑，彻底克服了单相整流天然存在的 100Hz 二倍频电压脉动，将直流纹波抑制在 ≤ 0.5% RMS 极佳水平，确保在精密金、银、铜、镍打样时获得与大型工业生产线完全一致的致密镀层微观晶相结构。

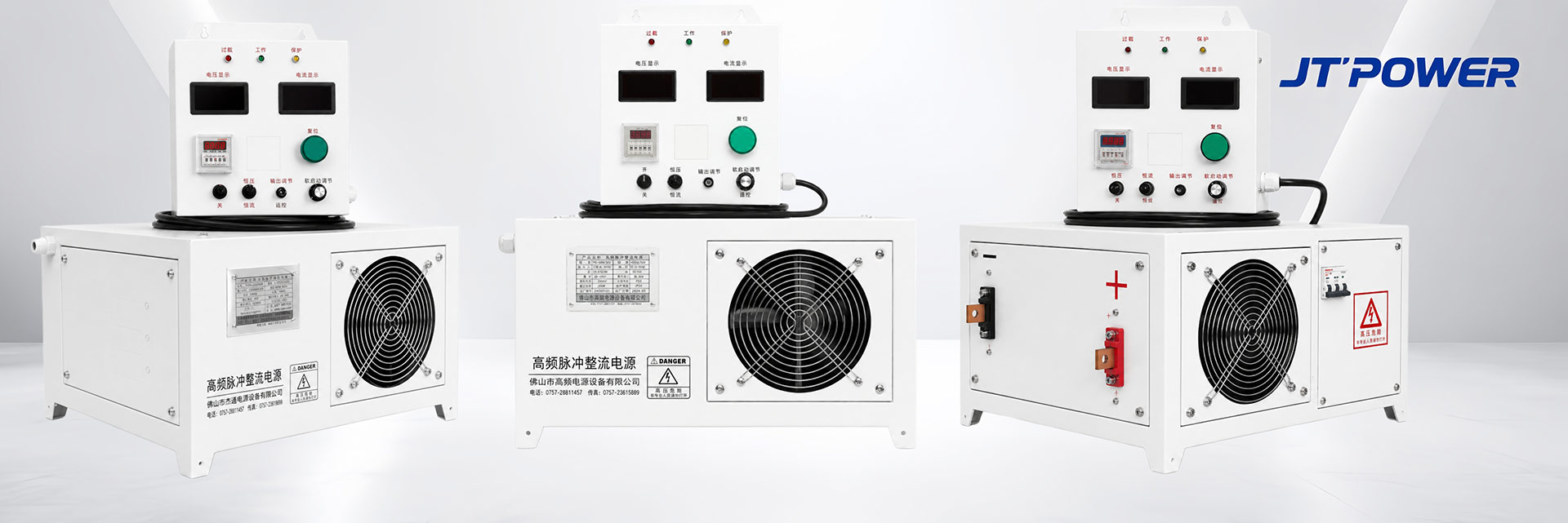

系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。
内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。
自主专利网络与图纸定制矩阵
工业自动化与网络架构
系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。
网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。
工业现场部署与全球物流
⚡ 100% 灵活工程定制与按需参数定制
需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。
单相 220V 输入整流器如何有效克服单相电特有的“100Hz 工频纹波”并达到 ≤ 0.5% RMS？
相比三相电（天然六脉波整流后纹波基频高达 300Hz 且波动仅 4.2%），单相 220V 交流电整流后会产生高达 100Hz 的二倍频剧烈脉动波形。若滤波不足，100Hz 波动会直接穿透并叠加入直流输出端，导致工件镀层产生发白、发雾及光泽不均。介通电源在输入母线端配置超大容量长寿命低阻抗电解电容阵列进行初始平滑，并在高频逆变输出端级联多级深度 LC 微积分无源低通滤波网络，配合主控算法的微秒级闭环反相抵消，彻底滤除 100Hz 交流分量，确保最终输出达到 ≤ 0.5% RMS 的超平滑镜面级纯净直流。
使用单相 220V 市电运行 500A 12V 整流器，对车间配电和电缆规格有哪些具体要求？
整机额定直流输出功率为 6kW，考虑满载整机效率与功率因数，单相 220V 侧的满负荷输入视在功率约在 7.0kVA–7.5kVA 左右，额定交流输入电流约为 32A–34A。因此，设备不能直接插入常见的 10A/16A 家用插座，必须配备专用的工业插座（如 32A 单相工业插头）或通过空气开关固定接线。供电端建议配置 40A 或 63A 的 C 型/D 型脱扣特性空气开关，交流进线线缆截面积应选用 ≥ 6mm²（国标铜芯双绞线或多股软线），并确保地线可靠连接，以满足大电流连续稳定运行安全要求。
小型便携台式设计在实验室微量酸雾与狭小操作空间工况下如何保障长寿命？
小型台式整流器通常放置在实验台或操作平台近槽处，空间紧凑且容易接触到挥发的微量酸雾水汽。介通电源采用“独立全密封散热风道”结构，将发热的高频变压器与功率器件置于独立风道中强制风冷，而敏感的微电脑控制板、高精度采样电路及驱动板则密封在独立无风弱电舱体内。控制电路板整体浸涂加厚级防潮防腐三防漆，隔绝腐蚀性水汽；同时系统搭载智能温控风扇，低负载静音运行，既为实验室提供低噪声科研环境，又全面提升了紧凑机型的工业抗腐蚀寿命。
