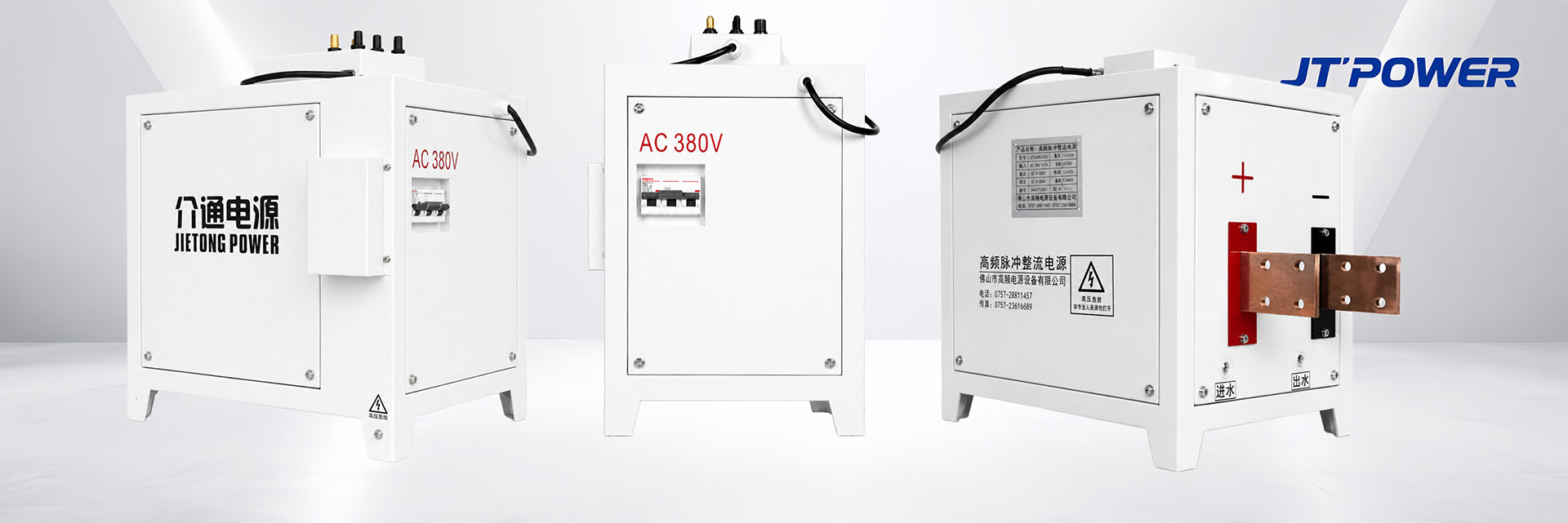

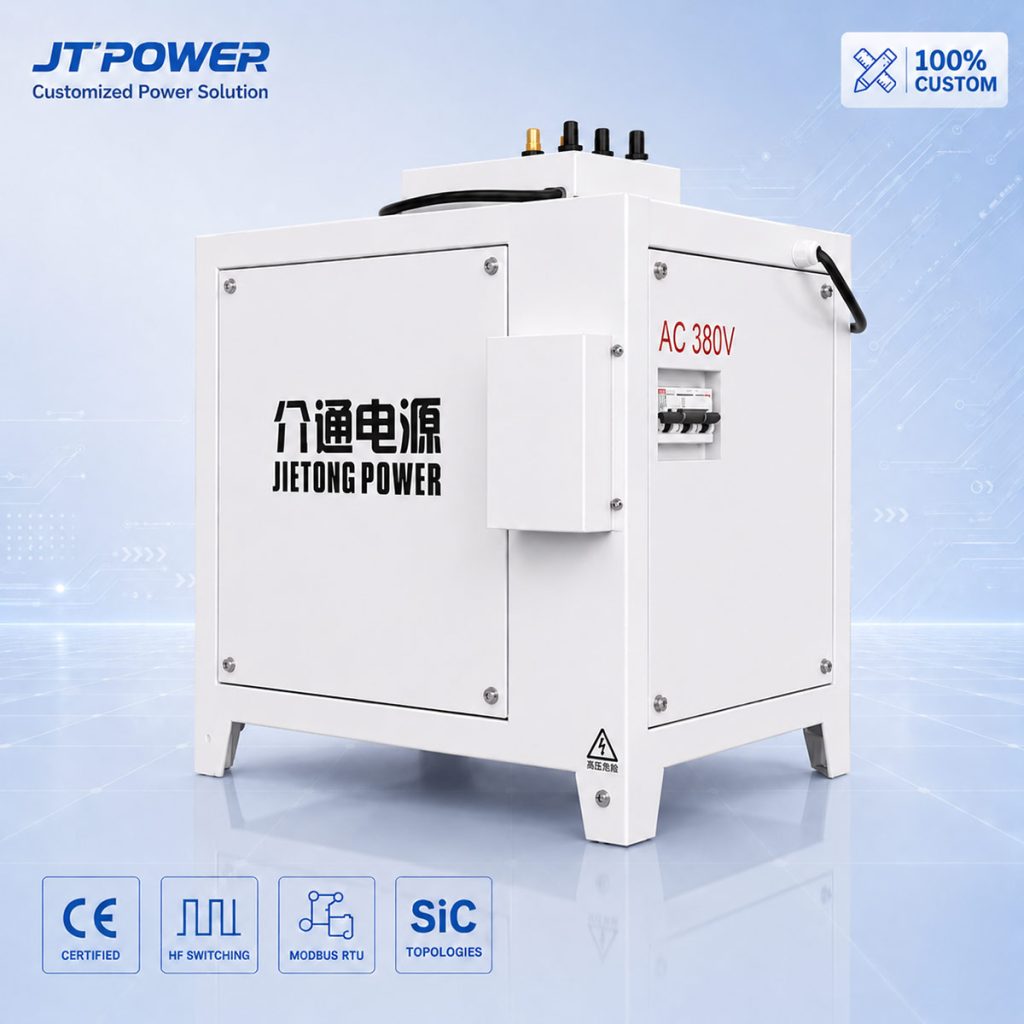

800A 36V 次氯酸钠发生器电解高频开关直流电源 | 自来水厂消毒与电解食盐水制氯自动极性倒相防结垢节能电源系统
📐 稳流精度 ≤ ±0.2% | 纹波 ≤ 1%
📦 纯水密闭水冷 / 隔离风道 IP54 防腐
技术规格与标准参数矩阵 (36V 800A 次氯酸钠电解制氯专用版)
*工业级高可靠长寿命电化学电源硬件平台，专为严苛的 24/7 连续全负荷水厂消毒与现场制氯工程打造。
| 技术参数项 | 标准工业规格 | 工程定制扩展与合规标准 |
|---|---|---|
| 额定直流输出功率 | 28.8 kW 连续额定输出 | 紧凑型立柜设计，高功率密度，支持发生器撬装集成或机房近槽布置 |
| 额定直流输出电压 | 0 — 36 伏特充裕直流头程 | 恒流 (CC) 优先运行，恒压 (CV) 限压辅助保护，平滑切换绝无电压尖峰 |
| 额定直流输出电流 | 0 — 800 安培 (连续无级可调) | 0.1A 高分辨率步进微调，精确匹配 5kg/h–10kg/h 标准产氯量发生器要求 |
| 稳态控制精度 | ≤ ±0.2% 全量程校准 | 数字闭环动态补偿算法，平抑原盐纯度与进水温度波动对产氯速率的干扰 |
| 输出直流纹波系数 | ≤ 1% RMS (全功率输出范围) | 深度低通 LC 滤波拓扑，防止微观局部析氢反冲，提升电解电流效率 |
| 极性自动换向功能 | 正反向极性平滑电子换相 | 可编程换相周期与零电压死区软过渡，在线电解剥除阴极板钙镁结垢 |
| 国际认证标准 | CE 符合性认证 | 完全符合欧盟低电压指令 (2014/35/EU) 与电磁兼容 (2014/30/EU) 工业标准 |
| 交流输入主电源 | 三相 AC 380V/415V/480V ±10%, 50Hz/60Hz | 通用工业电网同步，标配特重载内置高能防雷与大容量涌浪抑制网络 |
| 散热架构与环境防护 | 密闭循环纯水水冷 (IP54) / 强制独立风冷 | 控制舱气密物理隔离，微电脑主控板双层浸涂防腐三防漆，全面防盐雾与氯气腐蚀 |
工程备注： 在次氯酸钠发生器电解槽中，通常采用双极性或单极性多槽串联结构（单电解对理论分解电压约为 3.2V–4.2V），6–8 对极板串联后的总槽压达 20V–30V。随着连续电解运行，自来水中的微量钙、镁离子极易在阴极高 pH 界面析出沉淀形成导电阻隔层，导致槽阻非线性抬升；配置 36V 充沛直流头程可确保在极板微结垢或低温稀盐水等高阻工况下，电源具备充分的升压驱动裕量，杜绝产氯量断崖式下跌。强烈推荐选用配置可编程平滑换相倒极功能及 IP54 防护的机型，通过周期性电解剥离实现免拆卸自清洗，大幅延长昂贵 DSA 钛电极组的综合使用寿命。
设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。
卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。
自主知识产权专利网络与非标定制设计框架
依据您的工程原理图与厂房图纸定制建造
正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。
专有高频变压器（专利号：ZL 2019 2 1905918.5）
融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。
集成式高效散热底座（专利号：ZL 2019 3 0679510.X）
采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。
完全光电隔离密封控制舱
核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。
工业自动化与网络控制架构
专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。
工业现场部署与全球物流交付
⚡ 100% 灵活工程与非标参数定制
需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。
800A 36V 次氯酸钠发生器电解高频开关直流电源 | 自来水厂消毒与电解食盐水制氯自动极性倒相防结垢节能电源系统
专为自来水厂消毒消杀、污水处理厂出水灭菌、医院含菌废水制氯及大型次氯酸钠发生器管式/板式电解槽量身研制。
介通电源 800A 36V 次氯酸钠电解高频开关直流电源 具备 28.8kW 连续额定直流输出功率，搭载工业级 IGBT 软开关移相全桥拓扑与多级微积分低通 LC 平滑滤波网络，整机满载综合转换效率 ≥ 93.0%，直流输出纹波严格抑制在 ≤ 1% RMS。针对电解稀盐水过程中串联电解单元压降叠加、硬度离子导致阴极板钙镁结垢、钌铱涂层钛阳极（DSA）析氯过电位磨损以及析氢环境高湿强腐蚀等严苛工况，系统深度集成 36V 充沛槽压驱动、可编程极性自动平滑换向与 ≤ ±0.2% 高精数字稳流，显著降低吨有效氯电耗与盐耗，保障电解槽长效免酸洗安全运行。
技术规格与标准参数矩阵 (36V 800A 次氯酸钠电解制氯专用版)
工程备注： 在次氯酸钠发生器电解槽中，通常采用双极性或单极性多槽串联结构（单电解对理论分解电压约为 3.2V–4.2V），6–8 对极板串联后的总槽压达 20V–30V。随着连续电解运行，自来水中的微量钙、镁离子极易在阴极高 pH 界面析出沉淀形成导电阻隔层，导致槽阻非线性抬升；配置 36V 充沛直流头程可确保在极板微结垢或低温稀盐水等高阻工况下，电源具备充分的升压驱动裕量，杜绝产氯量断崖式下跌。强烈推荐选用配置可编程平滑换相倒极功能及 IP54 防护的机型，通过周期性电解剥离实现免拆卸自清洗，大幅延长昂贵 DSA 钛电极组的综合使用寿命。
系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。
内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。
自主专利网络与图纸定制矩阵
工业自动化与网络架构
系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。
网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。
工业现场部署与全球物流
⚡ 100% 灵活工程定制与按需参数定制
需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。
为什么次氯酸钠发生器电解系统需要配置 36V 的直流电压头程？
现场制备次氯酸钠通常采用 2.5%–3.5% 稀盐水为原料，电解槽内部由 6 至 8 组双极性钛基阳极与阴极板紧密串联组成。单对电极反应包含析氯、析氢过电位及溶液欧姆压降，工作电压在 3.2V–4.2V；串联叠加后总操作电压达 20V–30V。在冬季低温或水质硬度离子导致极板微结垢时，电解槽等效内阻显著增加。配置 36V 充沛头程能够提供充足的动态调压空间，确保发生器在全工况下稳定维持 800A 额定电流，保障出水有效氯浓度稳定达标。
正负极性自动换向功能如何实现次氯酸钠电解槽在线防结垢自清洗？
在连续电解稀盐水过程中，阴极剧烈析氢使得极板表面相界面呈现局部高碱性微环境，原水中溶解的钙、镁离子极易在此结晶生成致密碳酸钙与氢氧化镁硬垢。若不清除，水垢会堵塞流通流道并导致极板局部过热短路。介通电源配置可编程毫秒级平滑倒极功能，定期将电源极性反转，原阴极瞬间变为阳极，产生的酸性环境迅速溶解初生晶核，结合水流冲刷剥离水垢，实现免拆卸全自动清洗，延长酸洗周期数倍以上。
输出直流纹波系数 ≤ 1% RMS 对保护钌铱涂层钛阳极（DSA）具有哪些关键作用？
次氯酸钠电解槽的核心损耗部件为涂覆有钌、铱贵金属氧化物活性催化层的钛阳极（DSA）。传统晶闸管相控电源残留的高次交流纹波会导致电极表面产生频繁的微观交变过电位震荡，造成双电层充放电电流畸变。交变电应力与局部微区过热极易使纳米级贵金属活性氧化物涂层晶格失稳并脆化脱落，导致钛基体迅速氧化钝化报废。将输出纹波严格控制在 ≤ 1% RMS 的纯净直流状态，能够实现平稳析氯，显著延长极板服役寿命。
