800kW 碱性制氢整流电源
📐 整机效率 ≥ 96.2% | 纹波 ≤ 0.5%
📦 水冷 IP54 密闭防碱雾柜
技术规格与标准参数矩阵 (160V 5000A 800kW ALK 制氢专用版)
*工业级大功率高能效硬件配置，专为严苛的 24/7 连续高效碱性水电解槽站稳定制氢打造。
| 技术参数项 | 标准工业规格 | 工程定制扩展与合规标准 |
|---|---|---|
| 额定直流输出功率 | 800 kW 连续额定输出 | 支持多机并联至兆瓦级 (MW) 制氢阵列，负荷 20%-110% 连续可调 |
| 额定直流输出电压 | 0 — 160 伏特直流头程 | 恒流 (CC) 优先运行，恒功率 (CP) 辅助限压自动平滑无缝切换 |
| 额定直流输出电流 | 0 — 5000 安培 (连续无级可调) | 高分辨率步进微调，全数字化均流控制 (模块间均流度 ≤ 1%) |
| 整机转换效率 | ≥ 96.2% (额定工况满载运行) | 低损耗半导体拓扑，极大降低大规模水电解制氢综合度电成本 |
| 稳态控制精度 | ≤ ±0.2% 全量程校准 | 高速数字闭环精密补偿，确保碱性槽产氢产氧速率高度恒定 |
| 输出直流纹波系数 | ≤ 0.5% RMS (全功率调节范围) | 纯净平滑低通滤波网络，抑制电极过热与氢气交叉渗透安全隐患 |
| 网侧功率因数 / 谐波 | COSΦ ≥ 0.99 / THDi ≤ 3% (满载) | 电网友好型架构，符合 IEEE 519 及国家电网高能效并网规范 |
| 国际认证标准 | CE 符合性认证 | 完全符合欧盟 LVD (2014/35/EU) 与 EMC (2014/30/EU) 标准 |
| 交流输入主电源 | 三相 AC 380V/480V/690V ±10%, 50Hz/60Hz | 支持工业低压直入或配电变压器配套输入，内置软启动与防雷系统 |
| 散热架构 | 密闭循环水冷 (工业纯水/乙二醇) / 强制风冷 | 高效双循环水冷设计，IP54 密封防护，完全阻断电解液碱雾与潮气侵蚀 |
工程备注： 所有介通电源 (JT-POWER) 高频模块化整流器拓扑均采用高规格标准化紫铜母排布线，从根本上降低发热损耗，简化现场模块热插拔维护，最大化提升工厂连续生产运行时间。
设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。
卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。
自主知识产权专利网络与非标定制设计框架
依据您的工程原理图与厂房图纸定制建造
正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。
专有高频变压器（专利号：ZL 2019 2 1905918.5）
融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。
集成式高效散热底座（专利号：ZL 2019 3 0679510.X）
采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。
完全光电隔离密封控制舱
核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。
工业自动化与网络控制架构
专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。
工业现场部署与全球物流交付
⚡ 100% 灵活工程与非标参数定制
需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。

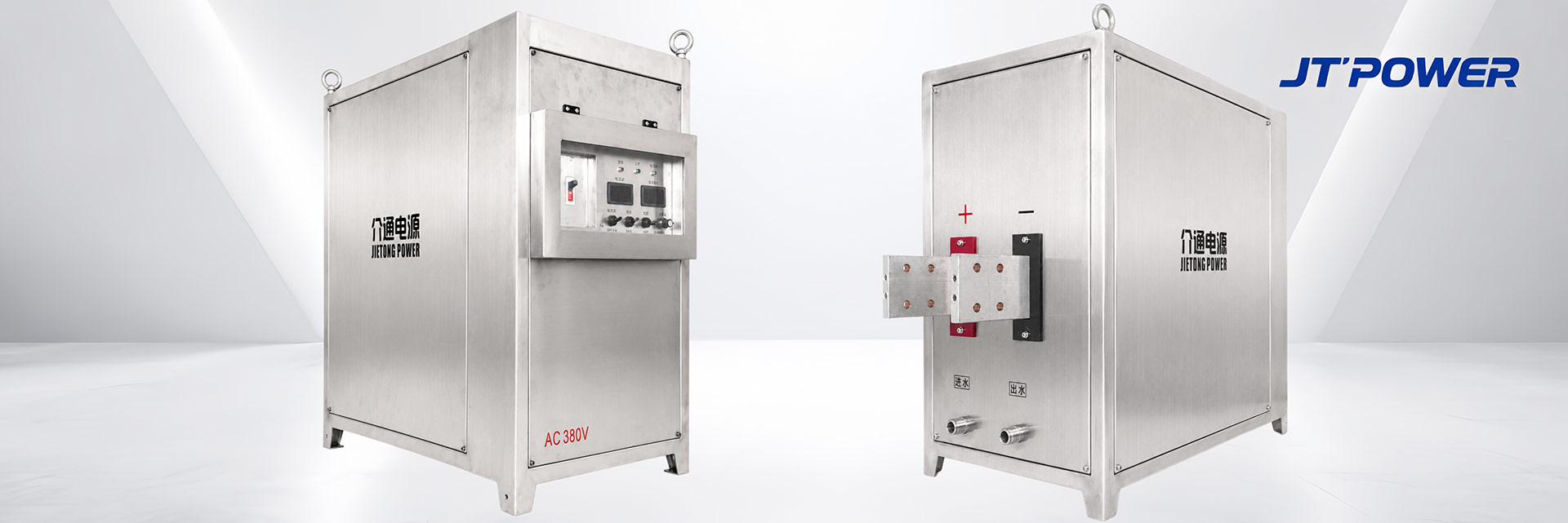

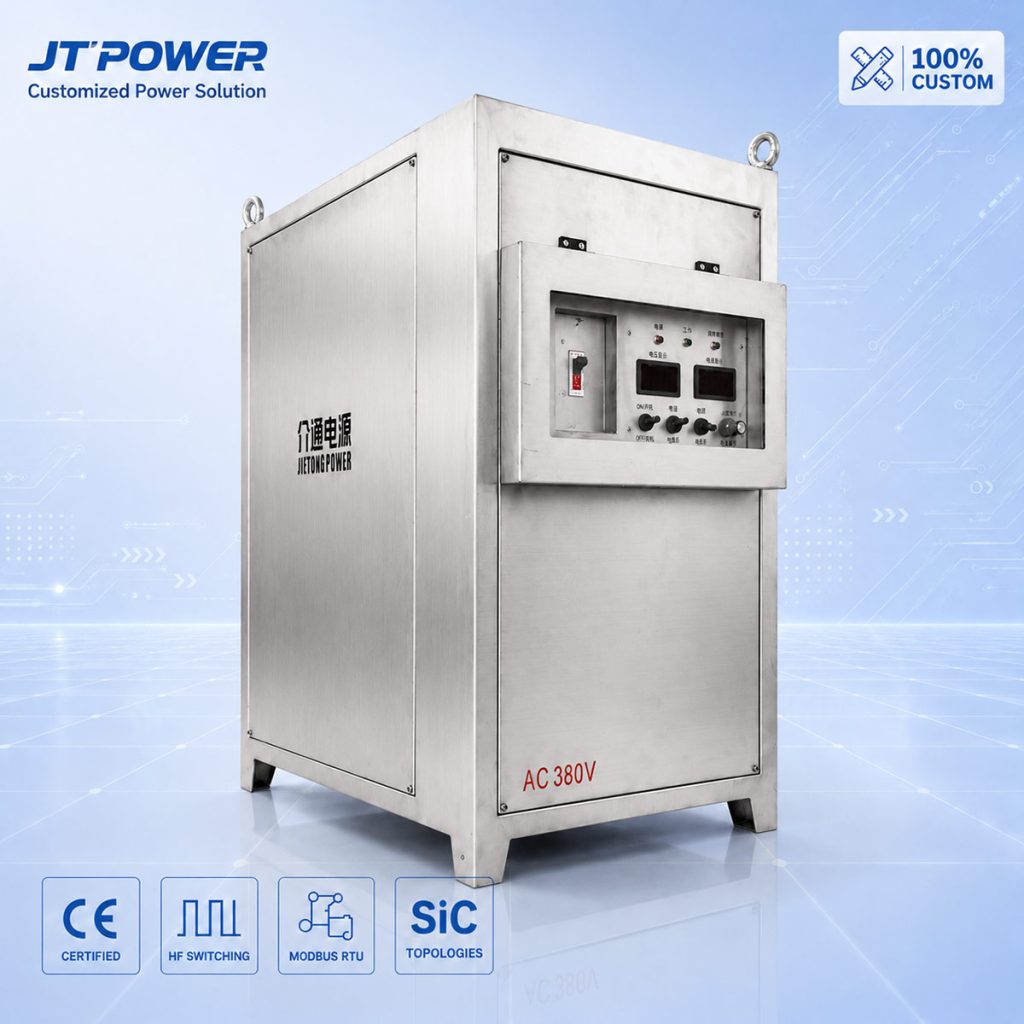

800kW 碱性制氢整流电源
专为 100-200Nm³/h ALK 碱性水电解槽、风光可再生能源离网/并网绿电制氢站及工业加氢母站供电系统量身定制。
这款大功率工业级 800kW (160V 5000A) 碱性制氢高频开关整流系统 搭载多相交错并联 IGBT / SiC 软开关拓扑与模块化冗余架构，整机满载综合转换效率 ≥ 96.2%。系统具备 20%-110% 宽负荷平滑调节能力与 ≤ 0.5% RMS 极低纹波输出，有效抑制氢氧交叉渗透安全风险，显著降低单位标方氢气直流电耗并延长电解槽隔膜寿命。
技术规格与标准参数矩阵 (160V 5000A 800kW ALK 制氢专用版)
工程备注： 所有介通电源 (JT-POWER) 高频模块化整流器拓扑均采用高规格标准化紫铜母排布线，从根本上降低发热损耗，简化现场模块热插拔维护，最大化提升工厂连续生产运行时间。
系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。
内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。
自主专利网络与图纸定制矩阵
工业自动化与网络架构
系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。
网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。
工业现场部署与全球物流
⚡ 100% 灵活工程定制与按需参数定制
需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。
这款设备的工艺选型重点是什么？
最终配置结合实际工艺窗口、负载、槽体连接、冷却和控制要求确认。
如何提供项目询价资料？
请提交工艺流程、负载参数、运行周期、安装条件和控制接口要求。
能否接入自动化产线？
本地操作、启停、设定值、报警和 PLC 或通讯接口按订单方案确认。
