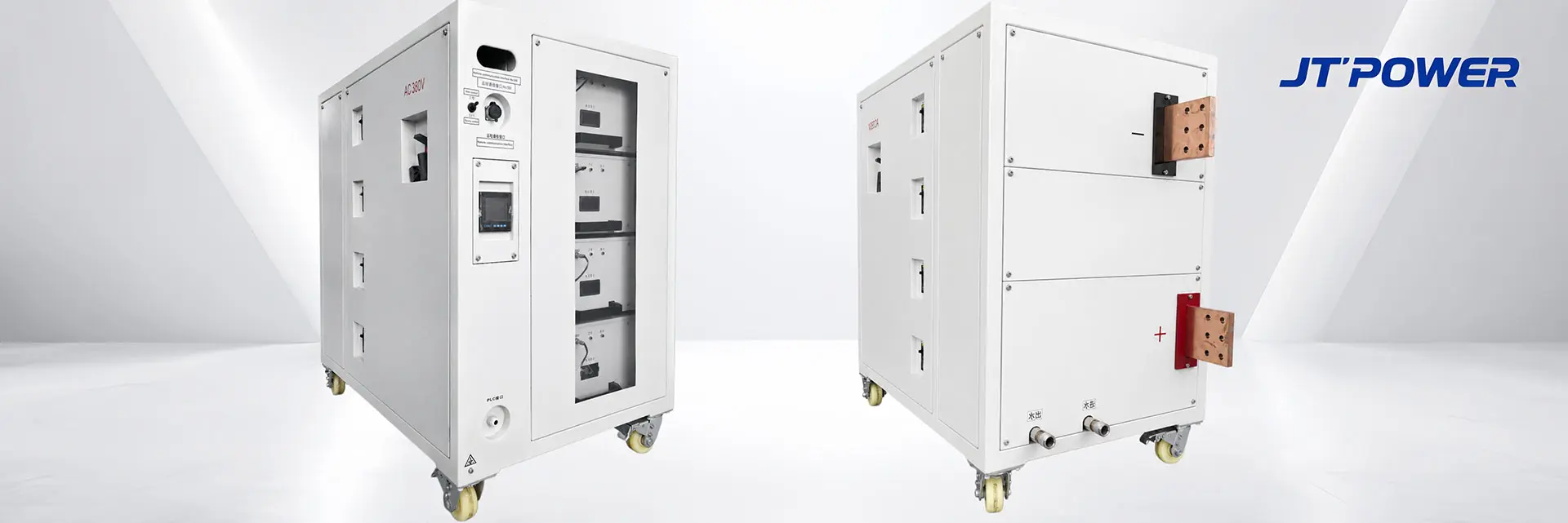

100%按需定制环保处理与金属冶炼整流系统

专为湿法冶金铜/锌/钴/镍电积电精炼、电催化高级氧化降解高难度有机废水、电絮凝破乳及重金属废水电沉积回收定制研制。

介通电源100%按需定制环保处理与金属冶炼整流系统采用工业重载级IGBT软开关拓扑，支持直流电压0–600V、电流200A–50000A全参数柔性定制，满载效率≥93.5%–95.5%，纹波≤1% RMS。针对强酸雾、硫化氢腐蚀及DSA阳极钝化等工况，集成宽动态调压、毫秒级防结垢换向及IP54密闭纯水循环防腐结构，实现高电流效率与超低吨耗成本。

⚡ 电压/电流/功率 100% 柔性定制
📐 稳流稳压 ≤ ±0.2% | 纹波 ≤ 1%
📦 纯水密闭水冷 / 隔离风道 IP54 防腐

技术规格与工程定制参数矩阵 (湿法冶炼与环保电化学定制平台)

*工业级特重载高能效连续电解硬件平台，严格针对复杂电化学槽阻漂移与恶劣酸雾环境打造。

宽动态范围数字双闭环

稳流/稳压精度保持 ≤ ±0.2%，全数字化动态自适应微秒级调节，快速平抑矿浆浓度、溶液温度及水质电导率突变带来的槽阻波动。

多级微积分低通滤波拓扑

输出直流纹波系数严格抑制在 ≤ 1% RMS，消除微区交流极化热效应与电火花放电，延长 DSA 贵金属涂层钛阳极使用寿命。

大功率 IGBT 移相软开关

采用工业重载半导体模块，整机满载转换效率高达 ≥ 93.5%–95.5%，功率因数 ≥ 0.95，相比老旧可控硅整流器大幅缩减吨产品电耗。

全光隔离工业总线集成

标配光电隔离 RS485 (Modbus RTU)，可选配 Profinet、EtherNet/IP 及 0-10V/4-20mA 模拟量接口，支持无缝嵌入水厂或冶炼车间 DCS/PLC。

技术参数项	标准工业定制范围	工程定制扩展与合规标准
额定直流输出电流	200A — 50000A (连续无级调节)	单机大电流柜或多机全数字主动均流并机（不平衡度 ≤ 1.5%）
额定直流输出电压	0 — 600 伏特（按需分档定制）	常规可选 24V/36V/60V/100V/150V/250V/400V/600V，恒流恒压无缝自动切换
稳态控制精度	≤ ±0.2% 全量程校准	全数字闭环抗干扰算法，消除电极表面钝化膜生成引起的电流漂移
输出直流纹波系数	≤ 1% RMS (全功率输出范围)	平滑低通 LC 滤波拓扑，有效降低析氧/析氯过电位，防止电解液局部沸腾
极性自动换向功能	正反向极性毫秒级电子平滑倒相	换向零电压软过渡无电弧冲击，用于电催化氧化与电絮凝阴极结垢在线自清洗
整机满载综合效率	≥ 93.5% — 95.5% (额定工况)	高功率因数 (≥ 0.95)，无电网谐波污染，降低变压器与无功补偿配置成本
国际认证标准	CE 符合性认证	完全符合欧盟低电压指令 (2014/35/EU) 与电磁兼容 (2014/30/EU) 标准
交流输入主电源	三相 AC 380V/415V/480V/690V ±10%	50Hz/60Hz 自适应，内置工业特重载防雷与涌浪抑制保护网络
散热架构与环境防护	密闭纯水水冷 (IP54) / 独立隔离风道 (IP54)	控制舱气密物理隔离，主控板全涂覆重级防腐三防漆，严密防护酸雾与腐蚀气体

工程备注： 湿法冶炼电积（铜、锌、镍、钴）与高浓度有机/高盐废水微电解处理具有截然不同的电化学特性。冶炼槽电解液导电性极高但单机电流可达万安级，必须根据串联电解槽数量核算总工作电压并留足 15% 调压头程；而电催化高级氧化受水体电导率、悬浮物及反应进程影响，水质等效电阻动态变化极大，需选配具备宽范围自适应电压头程的机型。在常年弥漫高浓度硫酸雾、酸性气体或矿尘的湿法车间，强烈建议选配 IP54 密闭水冷配置，从物理层面杜绝外界恶劣气体与半导体元器件接触。

设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。

卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。

自主知识产权专利网络与非标定制设计框架

支持图纸定制

依据您的工程原理图与厂房图纸定制建造

正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。

专利号

专有高频变压器（专利号：ZL 2019 2 1905918.5）

融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。

专利号

集成式高效散热底座（专利号：ZL 2019 3 0679510.X）

采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。

隔离总线

完全光电隔离密封控制舱

核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。

工业自动化与网络控制架构

专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。

工业现场部署与全球物流交付

1. 分体模块化安全运输包装

为确保海运及远途运输安全，并方便设备在受限厂房空间内吊装就位，大功率整流设备采用分体模块化机柜结构。整机封装于符合 ISPM-15 国际标准的出口熏蒸木箱内，内衬重型防潮防盐雾保护膜，全方位抵御高盐雾海运环境腐蚀。

2. 全球物流与高效报关履约

常规设备可在标准生产周期内准时具备出厂发运条件。我们提供完善的出口物流服务，覆盖全球海运、陆运解决方案，灵活支持 FOB 港口交货、CIF 到港及 DDP 门到门双清含税交付流程。

3. 工程技术审核与调试支持

我们提供全套工程原理图、电气接线图、内部元器件清单及母排铜排排布数据，配合客户工厂的安规审查。同时提供一站式远程指导调试服务、定制换向程序逻辑及全生命周期设备追踪，保障项目平稳投产。

⚡ 100% 灵活工程与非标参数定制

需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。

请在下方提交您所需的规格需求，我们将为您提供专业的技术评估与选型咨询：

👇👇👇

100%按需定制环保处理与金属冶炼整流系统

专为湿法冶金铜/锌/钴/镍电积电精炼、电催化高级氧化降解高难度有机废水、电絮凝破乳及重金属废水电沉积回收定制研制。

介通电源 100% 按需定制环保处理与金属冶炼整流系统 依托工业重载级 IGBT 软开关逆变拓扑与高功率密度矩阵，支持直流电压 0–600V、电流 200A–50000A 全参数柔性定制，满载综合转换效率 ≥ 93.5%–95.5%，输出纹波系数抑制在 ≤ 1% RMS。针对冶炼及污水处理现场强酸雾、硫化氢腐蚀气体、进水水质电导率大跨度突变及 DSA 钛涂层阳极易钝化失活等苛刻工况，系统深度集成宽动态调压头程、毫秒级防结垢换向及 IP54 密闭纯水循环重防腐结构，实现高电流效率与超低吨金属/吨水电耗成本。

✓ 0–600V / 200A–50000A 全参数定制： 精准匹配多极板并联或多电解槽串联工况，充裕的高压头程无惧水质阻抗漂移与母排线损，消除限压断流。

✓ ≤ 1% RMS 低纹波与毫秒级自动换向： 纯净直流有效防止 DSA 钛阳极贵金属活性层点蚀剥落，配合正负倒相电剥离，清除阴极硬度钝化水垢。

✓ IP54 密闭水冷重防腐与全光隔离总线： 功率仓与控制仓气密物理隔离，完全隔绝 SO₂、酸雾及导电粉尘，支持 Modbus/Profinet 集中联动。

⚡ 电压/电流/功率 100% 柔性定制

📐 稳流稳压 ≤ ±0.2% | 纹波 ≤ 1%

📦 纯水密闭水冷 / 隔离风道 IP54 防腐

技术规格与工程定制参数矩阵 (湿法冶炼与环保电化学定制平台)

*工业级特重载高能效连续电解硬件平台，严格针对复杂电化学槽阻漂移与恶劣酸雾环境打造。

宽动态范围数字双闭环

稳流/稳压精度保持 ≤ ±0.2%，全数字化动态自适应微秒级调节，快速平抑矿浆浓度、溶液温度及水质电导率突变带来的槽阻波动。

多级微积分低通滤波拓扑

输出直流纹波系数严格抑制在 ≤ 1% RMS，消除微区交流极化热效应与电火花放电，延长 DSA 贵金属涂层钛阳极使用寿命。

大功率 IGBT 移相软开关

采用工业重载半导体模块，整机满载转换效率高达 ≥ 93.5%–95.5%，功率因数 ≥ 0.95，相比老旧可控硅整流器大幅缩减吨产品电耗。

全光隔离工业总线集成

标配光电隔离 RS485 (Modbus RTU)，可选配 Profinet、EtherNet/IP 及 0-10V/4-20mA 模拟量接口，支持无缝嵌入水厂或冶炼车间 DCS/PLC。

额定直流输出电流

200A — 50000A (连续无级调节)

单机大电流柜或多机全数字主动均流并机（不平衡度 ≤ 1.5%）

额定直流输出电压

0 — 600 伏特（按需分档定制）

常规可选 24V/36V/60V/100V/150V/250V/400V/600V，恒流恒压无缝自动切换

稳态控制精度

≤ ±0.2% 全量程校准

全数字闭环抗干扰算法，消除电极表面钝化膜生成引起的电流漂移

输出直流纹波系数

≤ 1% RMS (全功率输出范围)

平滑低通 LC 滤波拓扑，有效降低析氧/析氯过电位，防止电解液局部沸腾

极性自动换向功能

正反向极性毫秒级电子平滑倒相

换向零电压软过渡无电弧冲击，用于电催化氧化与电絮凝阴极结垢在线自清洗

整机满载综合效率

≥ 93.5% — 95.5% (额定工况)

高功率因数 (≥ 0.95)，无电网谐波污染，降低变压器与无功补偿配置成本

国际认证标准

CE 符合性认证

完全符合欧盟低电压指令 (2014/35/EU) 与电磁兼容 (2014/30/EU) 标准

交流输入主电源

三相 AC 380V/415V/480V/690V ±10%

50Hz/60Hz 自适应，内置工业特重载防雷与涌浪抑制保护网络

散热架构与环境防护

密闭纯水水冷 (IP54) / 独立隔离风道 (IP54)

控制舱气密物理隔离，主控板全涂覆重级防腐三防漆，严密防护酸雾与腐蚀气体

系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。

内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。

自主专利网络与图纸定制矩阵

图纸自适应定制

根据您的机械原理图与厂房图纸打造

发送您的机械原理图或车间布局图。我们的工程团队将定制专属机柜，完美适配您的技术机房空间。

专利号：ZL 2019 2 1905918.5

自主高频变压器矩阵工程技术

融合磁芯矩阵工程设计，直接引导大功率能量传输且漏感近乎为零，大幅降低大功率运行时的发热损耗。

专利号：ZL 2019 3 0679510.X

集成散热紫铜底板结构

专利级重型紫铜基板可快速将结温热量传导至外部，最大化保障设备在连续满载工况下的运行时间参数。

隔离总线

全光电隔离密封控制器舱

核心微处理器遥测结构与车间酸雾完全隔离，有效阻断强共模噪声与接地回路反馈干扰错误。

工业自动化与网络架构

系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。

网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。

工业现场部署与全球物流

步骤 01

分体模块化安全运输打包

重型系统采用分体模块化配置，适应有限的现场通道。设备采用符合 ISPM-15 标准的适航出口木箱封存，并内衬防潮膜以防止海运盐雾腐蚀。

步骤 02

国际物流发运处理

发货在标准的 30-45 个工作日生产周期内达到出海状态。我们提供完善的出口物流服务，覆盖 FOB 港口、CIF 海港以及全球 DDP 工厂交付对接方案。

步骤 03

工程审查与调试技术支持

提供完整的工程蓝图、电路原理图和母排排布图供厂区审查。全盘配套交钥匙远程调试指导与追踪阵列。

⚡ 100% 灵活工程定制与按需参数定制

需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。

请在下方提交您所需的规格参数，以获取技术咨询方案。

👇👇👇
