100% 非标定制阳极氧化与电泳整流系统 | 铝型材与表面处理重型直流整流电源

标准整流器是否经常导致您的铝挤压型材夹具接触点烧伤？或在复杂的深孔盲孔内腔表面无法达到足够的深镀能力？

在 介通电源 (JT-POWER)，我们深知高端建筑铝型材精饰与电泳涂装线需要特殊的电气响应曲线。我们提供 100% 依据您的车间布局与工艺图纸非标定制的阳极氧化整流系统，集成智能自动化控制矩阵，确保氧化膜及漆膜厚度均匀致密。

✓ 可编程阶梯升压控制： 具备多段可编程电压曲线（阶梯与线性斜坡升压），从根本上消除工件刚入槽挂具接触点处的过流烧焦隐患。
✓ 硬质氧化高压头程： 提供高达 100V+ 直流高压头程的大功率拓扑，加快膜厚生长速度，同时降低电解槽热负荷。
✓ 电泳高深镀能力保证： 超高精度的稳压稳流闭环控制（纹波 ≤ 1% RMS），带来光滑平整、无破裂无橘皮的电泳漆膜，大幅节省原料开支。

📐 可编程斜坡阶梯升压
⚡ 硬质氧化高压头程
🛡️ 防腐隔离密封控制舱

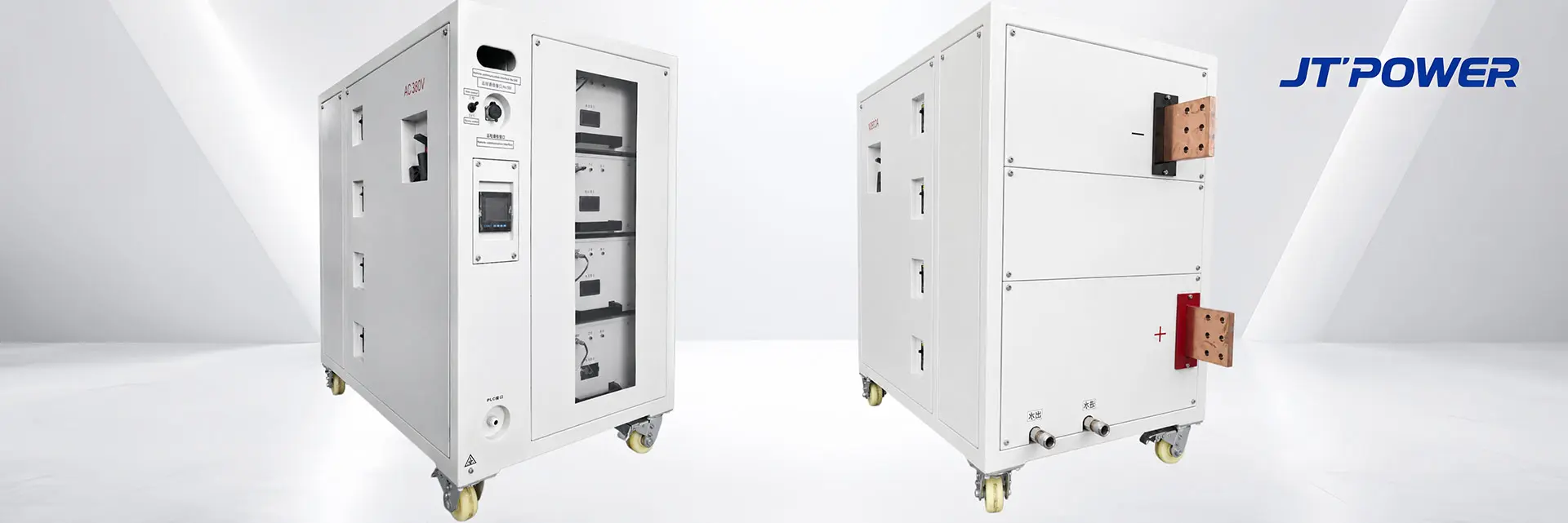

介通电源 100%按需定制 阳极氧化与电泳电源系统产品详情图

技术规格与非标定制范围（表面处理工程）

*所有电子电路配置、多段工艺配方自动化程序及散热方式，均可 100% 依据您的工厂工程图纸定制。

定制工艺曲线自动化
摆脱传统模拟调节限制。我们构建灵活的数字微芯片控制器，支持多种自定义电化学配方，允许工人精确执行多段阶梯升压程序。

重载脉冲波形选配
专为高精尖氧化设计。支持叠加高频脉冲阳极氧化功能，极大释放膜层内部应力，在航空航天级铝基材上生成尺寸极其均匀的微孔。

优化型电泳涂装供电
采用高频开关电源 (SMPS) 拓扑将纹波系数严格保持在 ≤ 1% RMS，从微观上改善电泳漆分布，同时降低整套系统的电耗成本。

隔离式强酸强碱环境机壳
为抵抗高浓度硫酸或碱雾侵蚀，核心控制卡封装于隔离密封舱内，或原生选配完全密封的水-水热交换水冷结构。

非标定制维度 标准工程规格基准 工程定制扩展与合规标准
输出电流范围 500A — 10,000A 标准基准 可平滑扩容至 50,000 安培+（采用模块化并联矩阵）
输出直流电压 15V / 18V / 24V 直流基准 支持从高压 60V 到硬质氧化专用 150V+ 直流 的量身定制拓扑
控制分辨率 ≤ ±1% 稳态控制精度 高精度 ≤ ±0.5% 选项，具备独立微秒级闭环追踪能力
遥测总线接口 Modbus RTU / 隔离 4-20mA 板级非标适配，支持原生 Profinet、Profibus 或 EtherCAT 系统
国际认证标准 CE 符合性认证 完全符合欧盟 LVD (2014/35/EU) 与 EMC (2014/30/EU) 标准
输入主电源同步 三相 AC 380V/415V/480V ±10% 内置预充电软启动缓冲继电器，满载功率因数 PF ≥ 0.95 (50Hz/60Hz)
散热形式定制 强制独立风道散热系统 可定制高速隔离风道，或 100% 密闭式水冷循环架构

工程备注： 所有介通电源 (JT-POWER) 高频模块化整流器拓扑均采用高规格标准化紫铜母排布线，从根本上降低发热损耗，简化现场模块热插拔维护，最大化提升工厂连续生产运行时间。

介通电源工业整流设备结构示意图 设备结构示意图：清晰了解介通整流设备的内部结构与核心功能部件分布。

介通电源大功率整流器内部结构图

卓越的内部工程品质：微处理器遥测回路采用光电隔离保护，阻断电网纹波干扰，保障长久稳定运行。

自主知识产权专利网络与非标定制设计框架

支持图纸定制

依据您的工程原理图与厂房图纸定制建造

正在新建工业厂房或对现有电镀线进行升级改造？只需将您的机械图纸或车间布局图提交给我们，介通资深工程师团队即可为您量身定制完美适配现场空间的整流机壳与结构。

专利号

专有高频变压器（专利号：ZL 2019 2 1905918.5）

融合介通独家磁芯矩阵工程技术，在大功率传输过程中保持近乎为零的漏感，大幅降低机柜内部的持续发热损耗。

专利号

集成式高效散热底座（专利号：ZL 2019 3 0679510.X）

采用专利重载紫铜散热衬底阵列，将核心器件热量顺畅传导至外部，显著提升设备在 24/7 高强度连续运转下的使用寿命与安全冗余。

隔离总线

完全光电隔离密封控制舱

核心微处理器系统被完全隔离密封在独立控制舱内，阻断车间强酸强碱腐蚀气体侵蚀，从根本上杜绝共模干扰与接地环路反馈错误。

工业自动化与网络控制架构

专为现代重工业电镀工厂自动化无缝对接而设计，设备配备抗干扰的数字遥测接口。采用光电隔离的 RS485 通讯接口，运行标准 Modbus RTU 协议，可建立无噪声干扰的网络直接对接中央控制室，支持多达 32 台整流设备同步并网联控。高速通信接口可实现电流实时缓升/缓降编程、多段槽液工艺配方循环、连续温度与运行日志记录，以及微秒级故障自诊断并实时上报至主工厂 PLC 控制网格。

介通电源工业整流器网络集中监控系统

工业现场部署与全球物流交付

1. 分体模块化安全运输包装
为确保海运及远途运输安全，并方便设备在受限厂房空间内吊装就位，大功率整流设备采用分体模块化机柜结构。整机封装于符合 ISPM-15 国际标准的出口熏蒸木箱内，内衬重型防潮防盐雾保护膜，全方位抵御高盐雾海运环境腐蚀。
2. 全球物流与高效报关履约
常规设备可在标准生产周期内准时具备出厂发运条件。我们提供完善的出口物流服务，覆盖全球海运、陆运解决方案，灵活支持 FOB 港口交货、CIF 到港及 DDP 门到门双清含税交付流程。
3. 工程技术审核与调试支持
我们提供全套工程原理图、电气接线图、内部元器件清单及母排铜排排布数据，配合客户工厂的安规审查。同时提供一站式远程指导调试服务、定制换向程序逻辑及全生命周期设备追踪，保障项目平稳投产。
介通电源整流器出口木箱包装

⚡ 100% 灵活工程与非标参数定制

需要特殊的电压/电流曲线、自动换向功能，或是根据现有电镀槽空间定制机柜尺寸？我们可严格根据您的工厂原理图与需求，定制任意功率（100A 至 100,000A+）与电压（6V 至 150V+）的非标整流设备。

请在下方提交您所需的规格需求，我们将为您提供专业的技术评估与选型咨询：
👇👇👇

100% 非标定制阳极氧化与电泳整流系统 | 铝型材与表面处理重型直流整流电源

标准整流器是否经常导致您的铝挤压型材夹具接触点烧伤？或在复杂的深孔盲孔内腔表面无法达到足够的深镀能力？

在 介通电源 (JT-POWER)，我们深知高端建筑铝型材精饰与电泳涂装线需要特殊的电气响应曲线。我们提供 100% 依据您的车间布局与工艺图纸非标定制的阳极氧化整流系统，集成智能自动化控制矩阵，确保氧化膜及漆膜厚度均匀致密。

✓ 可编程阶梯升压控制： 具备多段可编程电压曲线（阶梯与线性斜坡升压），从根本上消除工件刚入槽挂具接触点处的过流烧焦隐患。
✓ 硬质氧化高压头程： 提供高达 100V+ 直流高压头程的大功率拓扑，加快膜厚生长速度，同时降低电解槽热负荷。
✓ 电泳高深镀能力保证： 超高精度的稳压稳流闭环控制（纹波 ≤ 1% RMS），带来光滑平整、无破裂无橘皮的电泳漆膜，大幅节省原料开支。

📐 可编程斜坡阶梯升压
⚡ 硬质氧化高压头程
🛡️ 防腐隔离密封控制舱

介通电源 100%按需定制 阳极氧化与电泳电源系统产品详情图

技术规格与非标定制范围（表面处理工程）

*所有电子电路配置、多段工艺配方自动化程序及散热方式，均可 100% 依据您的工厂工程图纸定制。

定制工艺曲线自动化
摆脱传统模拟调节限制。我们构建灵活的数字微芯片控制器，支持多种自定义电化学配方，允许工人精确执行多段阶梯升压程序。

重载脉冲波形选配
专为高精尖氧化设计。支持叠加高频脉冲阳极氧化功能，极大释放膜层内部应力，在航空航天级铝基材上生成尺寸极其均匀的微孔。

优化型电泳涂装供电
采用高频开关电源 (SMPS) 拓扑将纹波系数严格保持在 ≤ 1% RMS，从微观上改善电泳漆分布，同时降低整套系统的电耗成本。

隔离式强酸强碱环境机壳
为抵抗高浓度硫酸或碱雾侵蚀，核心控制卡封装于隔离密封舱内，或原生选配完全密封的水-水热交换水冷结构。

非标定制维度
输出电流范围：500A — 10,000A 标准基准
可平滑扩容至 50,000 安培+（采用模块化并联矩阵）。

标准工程规格基准
输出直流电压：15V / 18V / 24V 直流基准
支持从高压 60V 到硬质氧化专用 150V+ 直流的量身定制拓扑。

控制分辨率
稳态精度：≤ ±1% 控制精度 (可选高精度 ≤ ±0.5%)
具备独立微秒级闭环追踪能力。

遥测总线接口
遥测接口：Modbus RTU / 隔离 4-20mA
板级非标适配，支持原生 Profinet、Profibus 或 EtherCAT 系统。

认证与输入
CE 符合性认证 | 三相 380V/415V/480V AC ±10%
内置预充电软启动缓冲继电器，满载功率因数 PF ≥ 0.95。

工程备注： 所有介通电源 (JT-POWER) 高频模块化整流器拓扑均采用高规格标准化紫铜母排布线，从根本上降低发热损耗，简化现场模块热插拔维护，最大化提升工厂连续生产运行时间。

阳极氧化整流器, 铝型材阳极氧化电源, 硬质阳极氧化整流柜, 电泳涂装开关电源, 佛山介通电源设备, 氧化电泳整流电源价格, 工业表面处理整流器定制

系统拓扑概要： 内部结构走线布局与优化集成功能电源单元截面图。

内部技术品质： 微处理器遥测回路采用电气隔离，确保运行指标不受电网纹波干扰。

自主专利网络与图纸定制矩阵

图纸自适应定制
根据您的机械原理图与厂房图纸打造
发送您的机械原理图或车间布局图。我们的工程团队将定制专属机柜，完美适配您的技术机房空间。
专利号：ZL 2019 2 1905918.5
自主高频变压器矩阵工程技术
融合磁芯矩阵工程设计，直接引导大功率能量传输且漏感近乎为零，大幅降低大功率运行时的发热损耗。
专利号：ZL 2019 3 0679510.X
集成散热紫铜底板结构
专利级重型紫铜基板可快速将结温热量传导至外部，最大化保障设备在连续满载工况下的运行时间参数。
隔离总线
全光电隔离密封控制器舱
核心微处理器遥测结构与车间酸雾完全隔离，有效阻断强共模噪声与接地回路反馈干扰错误。

工业自动化与网络架构

系统专为无缝融入重工业加工厂而设计，配备高可靠性数字遥测链路。通过运行标准 Modbus RTU 协议 的光电隔离 RS485 通信集线器，建立直达中央控制节点的抗干扰网络，支持同时集中监控高达 32 台多机电源集群。高速通信接口可实现即时电流爬坡编程、多阶段电解槽工艺曲线循环、连续温度日志记录及微秒级故障诊断报告。

网络控制系统： 带有 Modbus/工业乙太网遥测方案的光电隔离集线器，原生支持最多 N≤32 组集群集中监控。

工业现场部署与全球物流

步骤 01
分体模块化安全运输打包
重型系统采用分体模块化配置，适应有限的现场通道。设备采用符合 ISPM-15 标准的适航出口木箱封存，并内衬防潮膜以防止海运盐雾腐蚀。
步骤 02
国际物流发运处理
发货在标准的 30-45 个工作日生产周期内达到出海状态。我们提供完善的出口物流服务，覆盖 FOB 港口、CIF 海港以及全球 DDP 工厂交付对接方案。
步骤 03
工程审查与调试技术支持
提供完整的工程蓝图、电路原理图和母排排布图供厂区审查。全盘配套交钥匙远程调试指导与追踪阵列。

介通电源整流器出口木箱包装

⚡ 100% 灵活工程定制与按需参数定制

需要特定的电压/电流曲线、专用的正反向换向切换，或者定制尺寸以适配您现有的电解槽？我们严格根据您的工厂图纸，定制任何功率等级（100A 至 100,000A+）和电压（6V 至 150V+）的整流电源设备。

请在下方提交您所需的规格参数，以获取技术咨询方案。
👇👇👇
Back
100%按需定制 阳极氧化与电泳电源系统 - 铝型材表面处理定制型大功率整流电源柜主图
Leave Message

Related Products

直接工程热线
+86-139-2825-8623
全球销售支持
info@jt-rectifier.com
技术支持中心
info@jt-rectifier.com
点击联系我们

24小时内回复

第一部分：应用与电镀工艺 FAQ 🛰️
你们的定制拓扑如何在 III 型硬质阳极氧化中优化氧化膜厚度的均匀性？
硬质阳极氧化要求在接近冰点的电解液条件下施加极端的电流密度。我们设计了定制的电压-电流斜坡路径，可平稳穿透结构电阻边界，为重载 定制阳极氧化电源系统 最大限度地提升槽体生成速度和膜层显微硬度。
这些定制整流器能否处理先进电泳涂装（E-coating）所需的复杂多阶段电压曲线编程？
完全可以，无缝应对。精密电泳涂层（E-coat/KTL）在初始胶束沉积阶段需要严格的电压调节以防止漆膜破裂。咱们的定制固件执行多步跟踪配置，提供高度自适应的 定制电泳电源。
你们的设计如何抵御庞大电泳槽中常见的橘皮和针孔缺陷？
工件浸入时的瞬间电流尖峰会造成剧烈的局部漆膜应力。我们集成了微秒级恒流和恒压交叉算法，确保胶束均匀迁移，为大批量汽车生产线充当优质的 低纹波电泳整流器。
你们量身定制的阳极氧化线保证什么样的运行工作制？
我们组装的每一个定制电源电网，均额定在严苛、不间断的工业班次循环下进行 100% 满负载连续运行，作为坚固耐用的 连续重载阳极氧化整流器 确保绝对的硬件持久性。
你们的定制设备能否提供满足严格航空航天和汽车审计要求的追踪遥测数据？
当然可以。我们内置了精密追踪节点和深层内部寄存器，可存储超精准的校准数据，完美匹配 符合 Nadcap 标准工业整流器 所需的报告框架。
第二部分：硬件架构与防腐机箱 FAQ 🔧
你们提供哪些冷却技术来保护定制整流器免受具有侵蚀性的酸雾和溶剂烟雾侵蚀？
根据您的厂房布局，我们构建 IP54 级密封水冷配置或独立风道风冷组件，作为专用的 防腐蚀工业电源 提供最大程度的组件屏蔽。
从传统可控硅（SCR）迁移到碳化硅（SiC）拓扑在硬件和效率上有何优势？
通过采用工作在 100kHz 高频下的碳化硅（SiC）MOSFET 开关管，咱们的定制组件将转换效率推升至 93% 以上。这减少了能源损耗并大幅降低了机柜发热量，定义了真正的 高效率碳化硅整流器 模块。
大电流输出母排是如何设计的，以防止长班次运行中的局部过热（热点）？
我们精密加工了加宽高纯度 T2 紫铜母排，并经过重镀银处理。这消除了接触电阻边界，并将满载运行温升严格限制在 ΔT≤30°C 的极低水平，这是咱们 重载紫铜母排整流器 的核心特征。
哪种变压器和磁性拓扑驱动你们的高频定制单元？
我们采用了重载 EE130 纳米晶磁芯结合多股绞合漆包线（Litz wire）绕组，以消除涡流瓶颈和集肤效应损耗，打造出高效率的 高频变压器开关电源 模块。
你们的定制硬件设计是否可以容纳 N+1 模块化冗余布局？
可以。对于高优先级生产线，我们部署了可扩展的模块化设计，其中独立的子模块可实现无缝热插拔，提供 模块化大功率开关整流器 的极致运行时间保障。
Section 3: 数字控制与自动化 FAQ 🔬
你们的定制控制板由哪种硬件微控制器架构统筹？
计算核心由高性能工业芯片驱动，实现零相位抖动，并彻底抹去了传统老旧 微控制器控制电镀整流器 板卡上可见的热温漂。
你们的定制系统如何与集中式工厂 PLC 和 SCADA 网络进行通信？
我们将内部控制状态映射到您特定的现场总线需求，无论是隔离式 RS485 Modbus-RTU、Profinet 还是以太网接口，以实现 支持 Profinet 可编程工业整流器 的无缝集成。
你们的定制 HMI 支持多高精度的数字微调分辨率？
我们校准系统以匹配您的操作颗粒度，在我们专门的 高精度数字工业整流器 接口网络上提供低至 0.01V 和 1A 的精密调节。
你们定制的短路保护矩阵以多快的速度保护槽体免受电弧伤害？
数字控制板可瞬间读取负载偏差，在不到 10 微秒（μs）内关闭驱动脉冲，为 快速响应保护型整流器 建立高级安全基准。
你们是否可以在固件中嵌入专用的配方存储和自动化时间线斜坡逻辑？
是的，我们的固件允许工程师保存并调用复杂的多步骤电压、电流和时间曲线，为各种自动化涂装工作流充当高端的 可编程配方电镀电源。
