阳极氧化整流电源的频率，并不会直接决定铝件上膜的速度。真正决定膜厚增长的是电流密度与通电时间的乘积（法拉第定律）；电源频率的作用，是通过降低输出纹波、提高电流稳定性，让产线可以在不烧蚀的前提下安全提高平均电流密度，从而间接缩短上膜时间、改善膜层均匀性。对于正在选型或上膜偏慢的产线，需要同时关注电流密度、电压、纹波与频率四个参数，而不是只看频率。

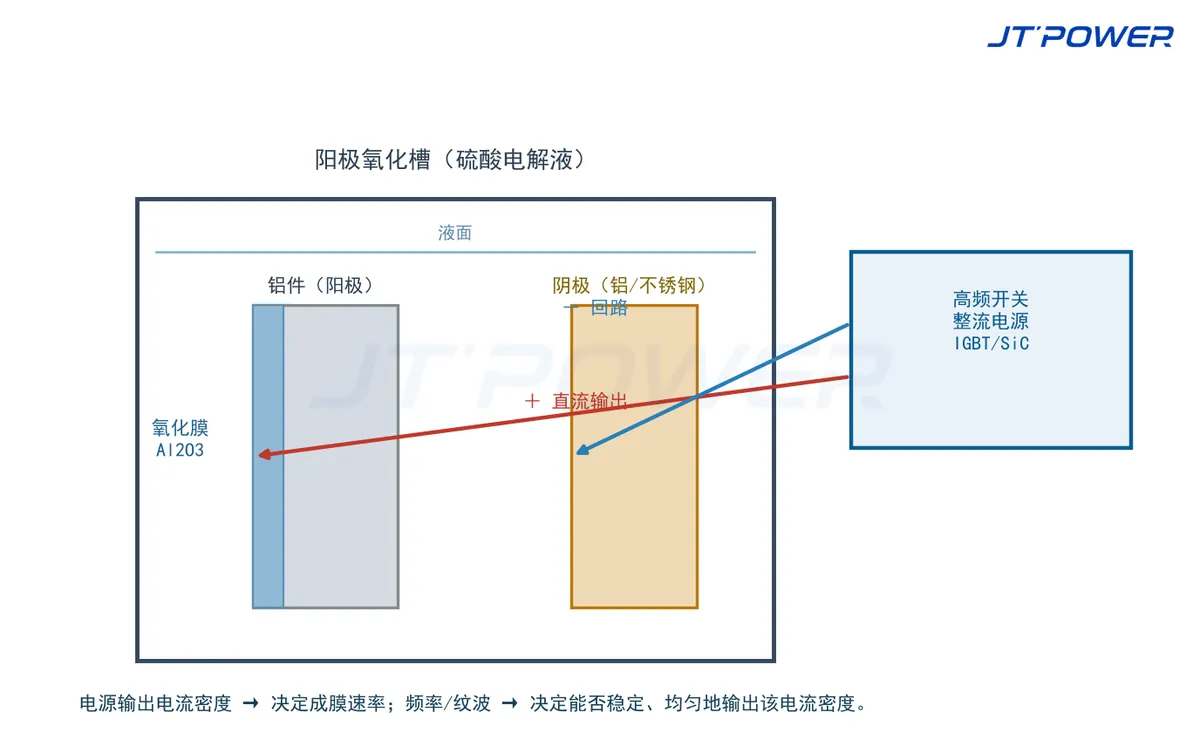

一、上膜速度由什么决定：法拉第规律与膜厚-时间曲线
在硫酸阳极氧化中，膜厚增长可近似表示为 h ≈ k × i × t × η，其中 i 为电流密度、t 为通电时间、η 为电流效率。按行业常用参考值 0.25 μm/(A·min·dm2) 估算，1.5 A/dm2 下通电 40 分钟约得到 15 μm 膜层；把电流密度提高到 2.0 A/dm2，同样 40 分钟约得到 20 μm。图中四条直线分别代表 1.0/1.5/2.0/2.5 A/dm2 的膜厚增长：上膜速度与电流密度近似成正比，频率本身不会改变这条曲线。
需要说明：上图是参考经验值曲线，实际膜厚受槽液温度、浓度、添加剂与电流效率影响，应以实测为准。
二、频率与纹波：为什么频率不直接改变上膜速度

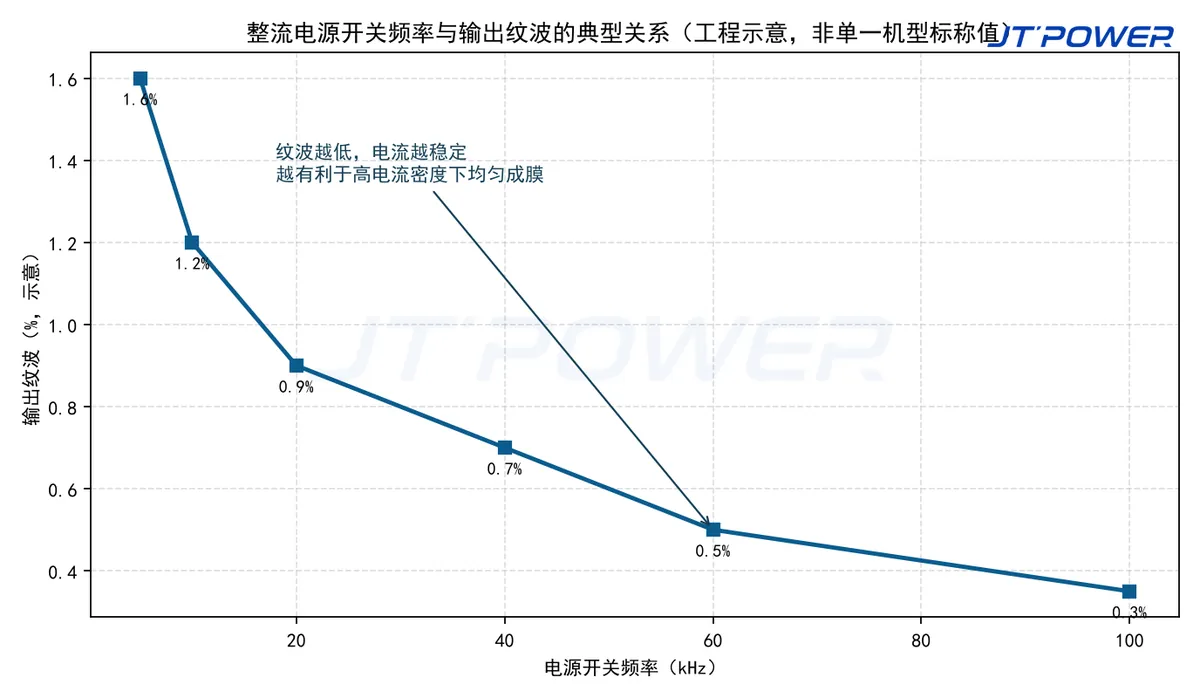

整流电源的开关频率决定输出纹波、动态响应速度以及整机体积与效率。对阳极氧化而言，纹波过大会在铝件表面形成瞬时电流尖峰，引发局部过热、膜层烧蚀或起灰，产线只能被迫调低平均电流密度，结果就是上膜变慢、膜层不均。
高频（如 5-60kHz，SiC 机型可达 100kHz）配合低纹波控制，可以让电流输出更平稳，使产线在不牺牲膜层质量的前提下运行更高的平均电流密度，从而间接缩短工艺时间。因此正确的说法是：频率不直接决定上膜速度，但高频低纹波是‘跑得动高电流密度’的前提条件。
三、参数对比：直流 / 脉冲 / 硬质阳极氧化
| 项目 | 普通直流阳极氧化 | 脉冲阳极氧化 | 硬质阳极氧化 |
|---|---|---|---|
| 槽液与温度（行业典型） | 15% 硫酸，18-22°C | 硫酸/混酸 | 低温硫酸，0-5°C |
| 电流密度 | 1-2 A/dm2 | 平均 1-3 A/dm2（峰值更高） | 2-5 A/dm2 |
| 电压范围 | 12-20V | 12-25V | 40-120V（JT-POWER 机型 60-120V） |
| 典型膜厚 | 8-25 μm | 10-30 μm | 25-100 μm |
| 电源输出要求 | 低纹波直流 | 脉冲频率/占空比可调 | 高压大电流+阶梯/脉冲 |
| 开关频率（JT-POWER） | IGBT 5-60kHz；SiC 100kHz 机型可选（以规格书为准） | ||
| 输出纹波（JT-POWER） | ≤1%（通用）；高精度机型 ≤0.5%（以规格书为准） | ||
上表槽液、电流密度、电压、膜厚为行业典型值；开关频率与纹波为 JT-POWER 机型参数，发布前以实际规格书核对。
四、按产线选型的四个步骤
- 第一步，按装挂面积确定总电流：总电流 ≈ 电流密度 × 有效阳极面积，预留 10-20% 余量。
- 第二步，按膜厚/硬度要求确定电压：普通装饰氧化 12-20V；需要 25μm 以上致密膜的硬质氧化选 60-120V 机型。
- 第三步，按均匀性要求确定频率与波形：深孔、复杂截面或高均匀性要求，优先脉冲或低纹波高频机型。
- 第四步，按现场环境确定冷却与防护：大电流连续生产选水冷，酸雾重或高湿环境要求防腐柜体与 IP 等级。
五、JT-POWER 阳极氧化整流电源适配
JT-POWER 提供 10,000-20,000A、60-120V 的铝阳极氧化与硬质氧化整流电源，采用 IGBT/SiC 高频拓扑，支持低纹波输出、脉冲波形与阶梯升压控制，可选 RS485/Modbus/PLC 联网，适配连续阳极氧化线自动化运行。可进一步了解阳极氧化与电泳涂装整流电源、核心技术与工艺，或通过联系我们提交产线参数获取选型建议。
六、常见问题
1. 频率越高，上膜越快吗？不直接。膜厚由电流密度×时间决定；频率通过降低纹波、提高电流稳定性，间接允许更高平均电流密度，从而缩短时间。
2. 脉冲阳极氧化为什么能缩短时间？脉冲可在峰值电流较高的情况下，利用休止期散热降低烧蚀风险，使平均电流密度可以高于普通直流，膜厚增长随之加快。
3. 硬质阳极氧化为什么需要高压？致密氧化膜需要更高电压驱动离子迁移，电压不足会出现膜层薄、硬度低或烧蚀。
4. 如何判断电源频率/纹波够不够？看同一电流密度下膜层是否均匀、有无烧蚀起灰，以及满载时纹波实测值；均匀性不达标时优先排查纹波与电流稳定性。
结论
阳极氧化上膜速度的核心控制量是电流密度与时间，频率是保障‘高电流密度下稳定均匀成膜’的关键条件。选型时按电流密度、电压、频率/纹波、冷却防护四步确认，再结合实测膜厚数据验证，才能既快又稳。
相关技术文章
关于作者
介通（JT-POWER）电力电子工程团队——佛山市介通电源设备有限公司。团队长期从事电镀、阳极氧化、水处理与冶金行业大功率工业整流电源的定制设计与应用，技术文章均基于现场与工程应用经验编写。
