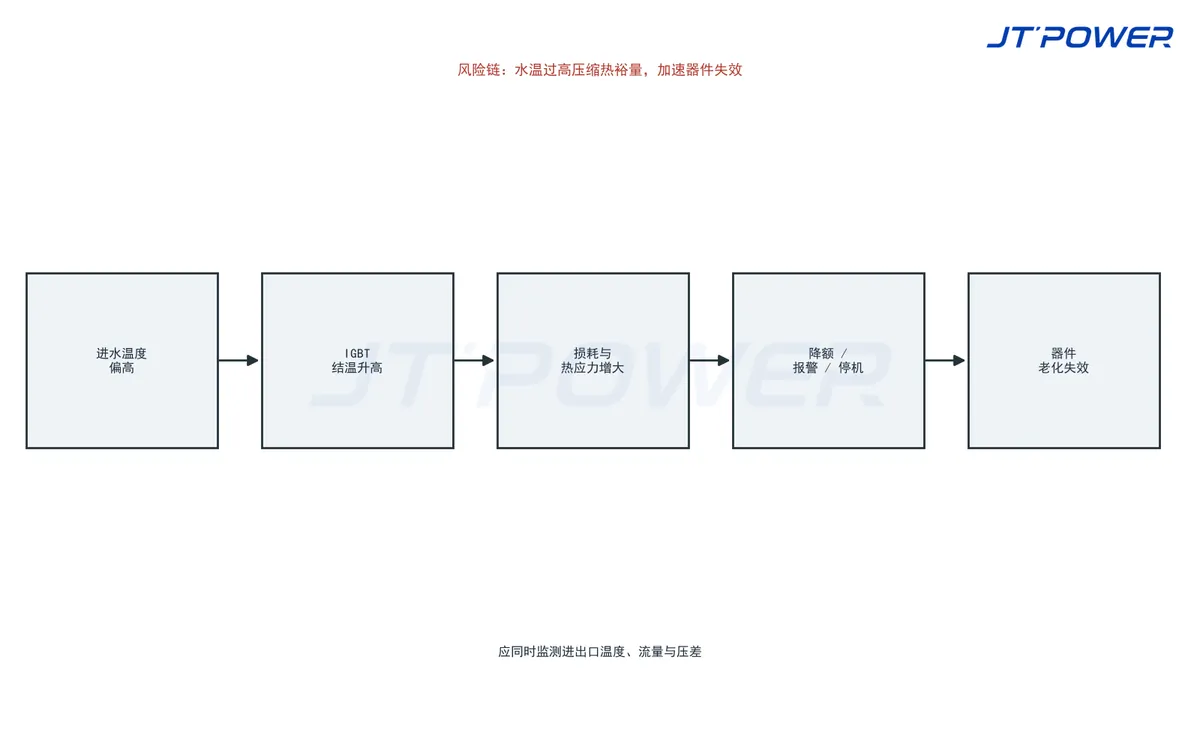

在大功率水冷整流电源中，水温过高不是一个孤立的温度问题，而是会沿着水冷板、模块壳体和芯片结温逐级放大。结果可能表现为输出降额、过温保护频繁触发，严重时还会增加 IGBT 模块及周边元件的热失效风险。
需要强调的是，工程上不应简单表述为‘水温一高 IGBT 就会炸’。更准确的判断是：冷却液温度升高会抬高器件工作结温，增加损耗与热应力，压缩安全裕量；当流量不足、流道结垢、换热器能力不足或负载波动同时存在时，故障风险会进一步上升。
为什么冷却水温度会影响水冷整流电源？
连续运行时，IGBT 或其他功率器件、磁性器件、母排和整流单元都会产生热量。水冷系统的任务不是单纯降低柜内空气温度，而是建立稳定的热传导路径：热量由芯片传到封装和基板，再经过导热界面进入水冷板，最后由循环冷却液带到外部换热器。
当入口水温持续升高时，水冷板与功率模块之间可用的温差驱动力减小。在损耗和热阻不变的情况下，模块壳温与芯片结温通常会随之上移，因此器件距离允许结温的余量变小。总回水温度正常，也不能排除某个流道或某个并联模块局部过热。
从冷却水到 IGBT 结温：热量如何传递？
IGBT 的关键温度是芯片结温，而不是柜内空气温度。结温由器件损耗、封装及界面热阻、水冷板结构、入口水温、流量、压差和换热器能力共同决定。水冷系统需要同时监测温度、流量和压差，才能判断热量是否真正被带走。
水温过高为什么会降低效率并增加失效风险？
- 导通损耗可能上升：在大电流连续运行时，器件导通压降的变化乘以输出电流后，会形成额外热量。
- 开关损耗和驱动裕量受到影响：高频开关过程中，结温升高会改变动态工作条件，控制系统需要保留足够的设计裕量。
- 设备可能进入降额或保护状态：规范系统通常会先预警，再按策略降额，温度继续升高时执行停机联锁。
- 热循环加速封装疲劳：启停、负载波动和水温变化带来的反复热胀冷缩，会增加焊层、键合结构、基板连接和导热界面的疲劳应力。
受到影响的不只是 IGBT 模块
电解电容、薄膜电容、驱动板、控制电源、绝缘材料、密封件和接线端子同样对温度敏感。只更换已经损坏的 IGBT 而不排查水路、换热器和安装界面，往往无法消除重复故障。
现场如何判断散热系统是否存在问题？
- 入口水温持续偏高，并随环境温度或生产负载上升。
- 进出口水温差异常，或温度测点位置不能代表实际模块状态。
- 循环流量下降、压差异常，泵出现气蚀、振动或过滤器堵塞。
- 水冷板、软管、接头或换热器出现结垢、腐蚀或渗漏。
- 同一负载下模块温度逐渐升高，过温告警和降额次数增加。
- 并联模块之间温度差异明显，提示流量分配、导热界面或电流均流需要检查。
水冷整流电源散热问题的排查顺序
第一步，核对运行数据。在满载或典型生产状态下记录负载电流、入口与出口水温、流量、压差、柜内温度和告警时间，不要只在停机后测量。
第二步，检查外部换热能力。确认冷水机、冷却塔或板式换热器按实际热负荷运行，检查散热器表面、风机、泵和阀门。如果多台设备共用回路，还要排查其他负载是否抢占流量或抬高回水温度。
第三步，检查水路和模块安装。重点查看过滤器、软管弯折、阀门开度、泵转向、排气、流道结垢、水冷板平整度、导热材料厚度和紧固状态。单个模块偏热时，还要检查该支路流量、驱动波形、母排连接和电流均流。
第四步，核对保护策略。建议设置温度预警、受控降额、停机联锁并保留故障日志。具体阈值必须依据功率模块数据手册、热设计计算和整机验证结果确定，不能照搬其他设备的数字。
设计和维护时的六个要点
- 同时监测入口水温、出口水温、流量和压差。
- 按连续满载和最不利环境条件校核换热器能力。
- 关键大功率系统考虑可维护的泵组冗余。
- 建立过滤、补液、水质检测、除垢和泄漏检查周期。
- 保存模块温度、负载和告警趋势，用趋势识别早期堵塞或老化。
- 避免冷却水过低造成柜内凝露，散热设计同时防过热和结露。
结论：把水冷系统当作整流器的一部分
水冷整流电源的可靠性取决于完整的热管理系统，而不是单个水泵或单个温度传感器。对于连续运行的大电流整流系统，应把入口与出口水温、流量、压差、负载和模块温度纳入统一监控，并根据实际器件与整机热设计设定保护策略。
