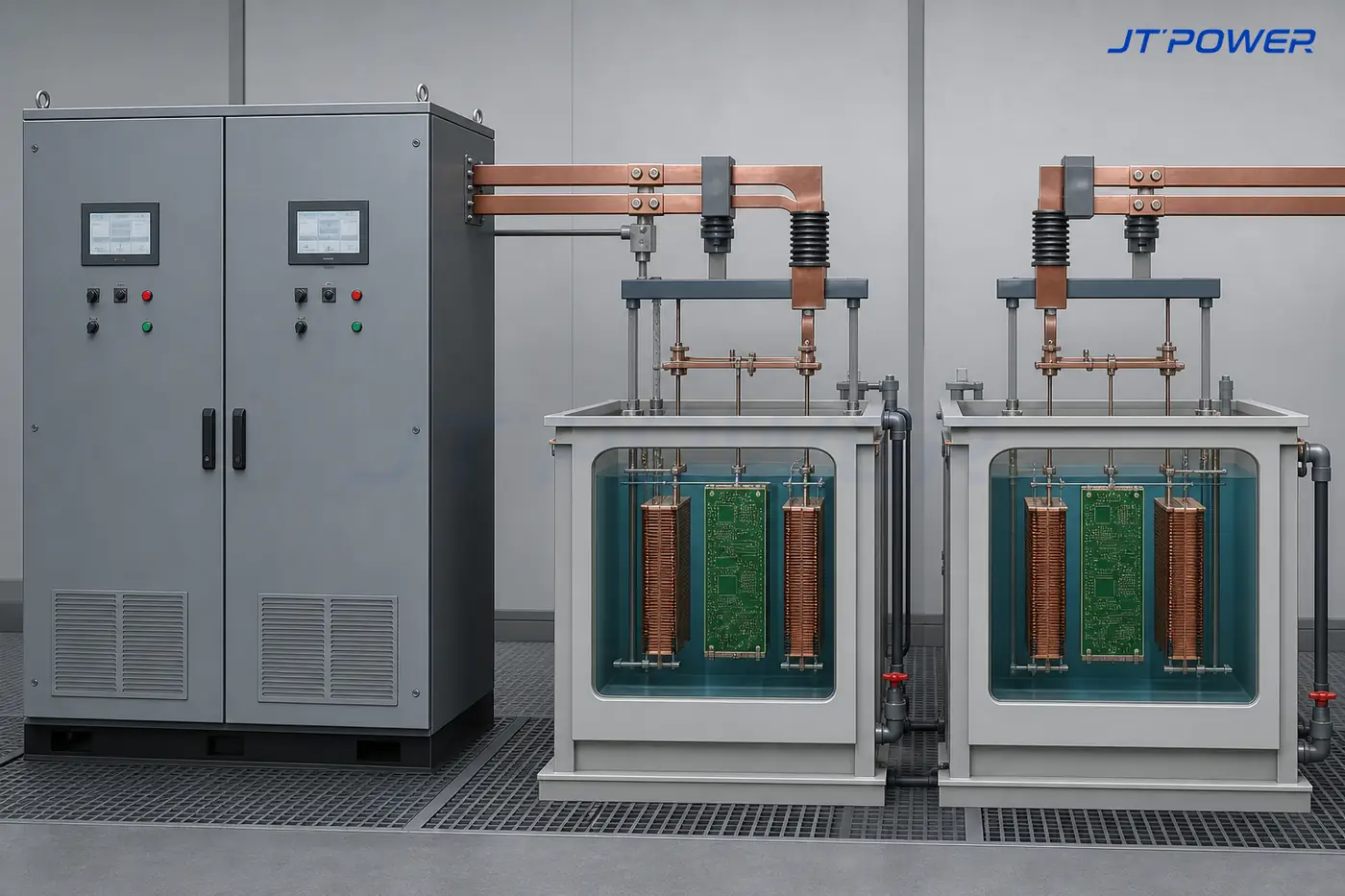

PCB 双面线路密度常常差别很大：一面可能是大面积铺铜，另一面是 3–5 mil 细密走线。因为两面残铜率不同，如果用一台整流器并着给两面供电，电流会按回路阻抗分配，大面积那面分到更多电流、铜就长得更厚。开头直接给结论：双输出 PCB 电镀整流器把“电流自然分配”变成“每路独立设定”——两路输出完全电气隔离、各自闭环稳流，可按 A/B 面分别编程电流曲线，让两面达到同一目标铜厚；单机双通道（如双路各 500A）或双路各 1000A 按实际产线选配。
本文工艺数值为行业典型值/计算示例，非本厂实测；电流密度区间为酸性镀铜 VCP 产线常用值。
为什么一台整流器会镀出“双面不同厚”
电镀厚度本质是单位阴极面积通过的电荷量：h = k × j × t × CE。纯铜按 100% 电流效率，1 A·h 约析出 1.19 g，约合每 A·h·dm² 镀 1.32 µm。当板件两面挂在同一输出上时，电流按两面电阻分配，而电阻主要由镀覆面积决定：大面积铺铜面电流偏大、长得更快。结果是“铜厚跟着图形走”而不是“铜厚跟着工艺走”，带来阻抗不匹配和蚀刻报废风险。垂直连续电镀（VCP）板面铜厚极差通常可控制在 ±5% 左右，批次式挂镀常见 ±15–20%，差距正来自电流分布与分侧/分槽电流管理。
按面设定电流：一个计算示例

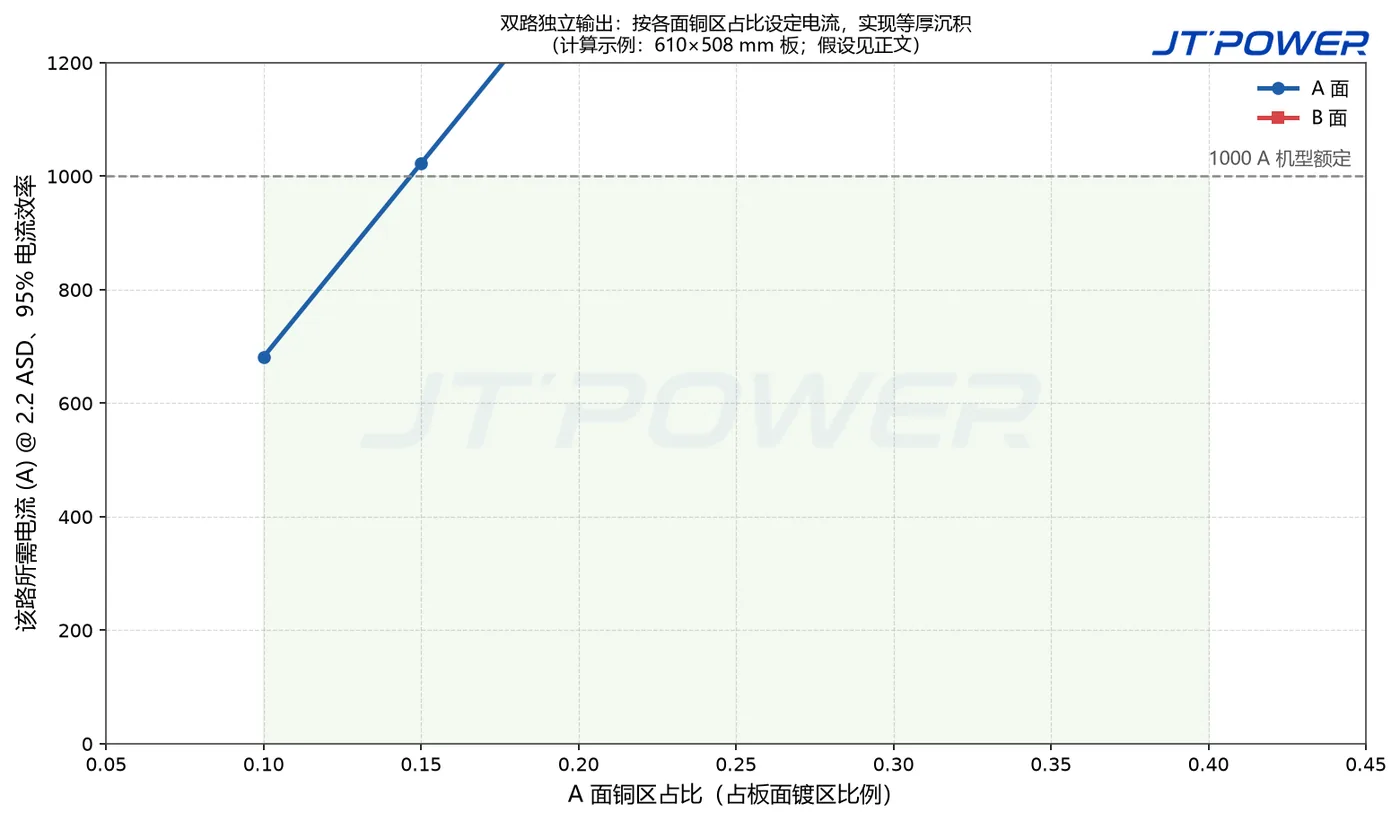

计算示例（假设已列明）：610×508 mm 板，单面暴露面积约 30.99 dm²。设 A 面铜区约 0.40 m²（按单面占比示意）、B 面约 0.15 m²。若按 2.2 ASD 沉积、电流效率 95%，A 路需要 2.2 × 40 dm² ≈ 88 A，B 路需要 2.2 × 15 dm² ≈ 33 A。单台整流器并联给不出这个分配，双路隔离通道可以直接设定。1000 A 双输出机型对 610×508 mm 板按 2.2 ASD 只需约 1/10 额定电流，余量充足，可覆盖多挂位连续产线或更高电流工艺。
独立通道改变了什么
- 补偿残铜率差异：每面拿到其图形面积真正需要的电流密度，铜厚从“阻抗结果”变成“工艺设定值”。

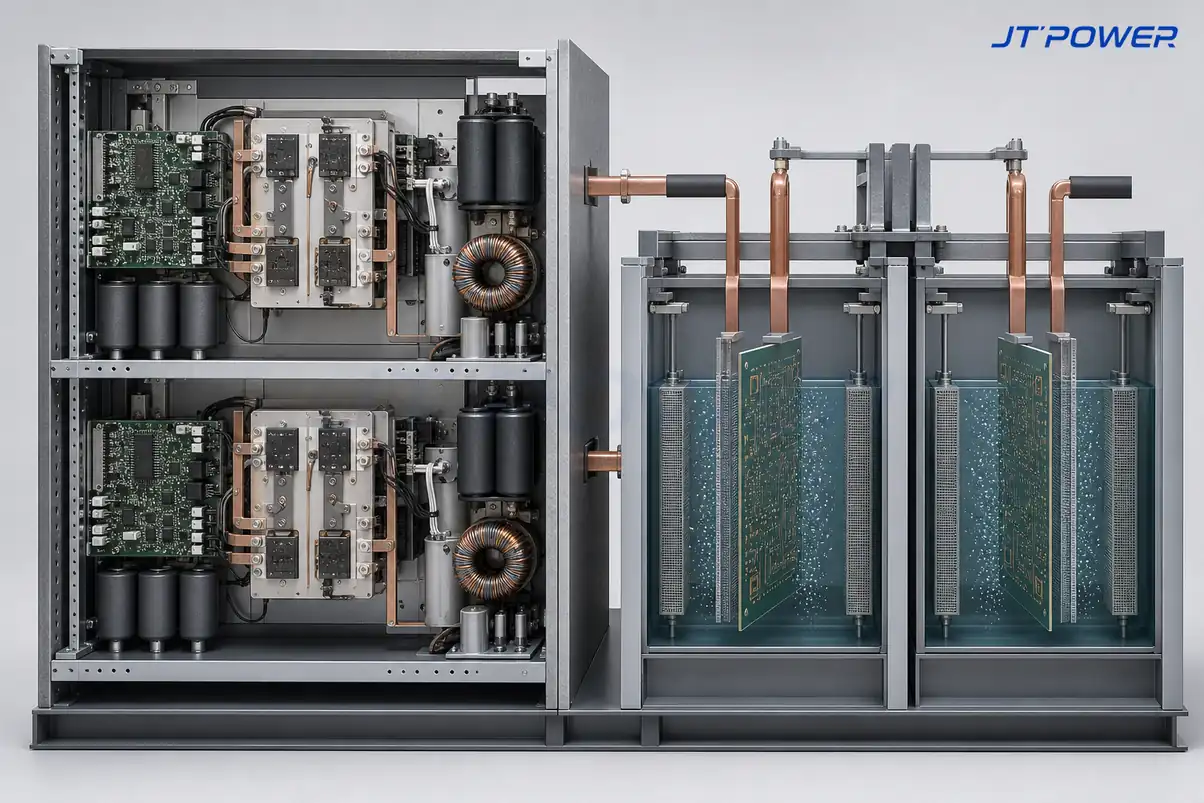

- 消除串扰与边缘效应：输出完全隔离 + 独立闭环，杜绝两槽或 A/B 飞巴之间的地回路串扰。
- 低纹波保障填孔：≤0.5% RMS 级纹波稳定抑制剂/促进剂/整平剂吸附平衡，减少高厚径比孔中的结瘤与空洞；行业资料显示表面电流约 2.0 ASD 时，1.0 mm 深的孔中心有效电流密度可能只有 0.8–1.2 ASD，填孔能力同时取决于药水与直流源。
- 软启动防浪涌：0–30 s 多段斜坡，避免飞巴入槽瞬间浪涌烧断细线或爆孔。
JT-POWER 1000A/15V 双输出整流器
厂商公布值（请以规格书为准）：双通道全数字软开关架构，1000 A/15 V 总输出（双路各 500A 或双路各 1000A 架构），效率 ≥92.5%、PF ≥0.95，纹波 ≤0.5% RMS，单路稳流精度 ≤±0.1%，0–30 s 可编程软启动；CC 优先 + CV 限压；纯水密闭水冷 IP54 或隔离风道；光电隔离 RS485 Modbus RTU，可选 Profinet/EtherNet-IP 与双路独立安时计（联动自动加药）。
完整规格见双输出 PCB 电镀整流器产品页。相关工艺阅读：微盲孔填孔脉冲电源参数、电镀带电入槽；技术问题可到技术指南或联系我们。
常见问题
为什么不能直接并联两台传统整流器？
并联输出按负载阻抗分电流，大面积铜区那面电流偏大反而镀厚；双路隔离输出让每面各走各的闭环设定。
双输出和两台独立整流器有什么区别？
共用一台柜体、统一占地、软启动与通讯同步，输出级完全隔离；两者都支持分面独立控制。
PCB 酸性镀铜常用电流密度是多少？
VCP 图形电镀常见约 1.5–3.0 ASD，具体取决于板面铜区、厚径比、药水与目标厚度，需按工艺确认。
低纹波对填孔真的重要吗？
重要：纹波过大会扰动双电层与添加剂吸附平衡，增加细线与孔内结瘤、空洞和烧焦风险。
技术支持
需要双输出选型方案时，把板件尺寸、两面铜区占比、目标铜厚与线速发给工程师团队：可走联系我们页。
