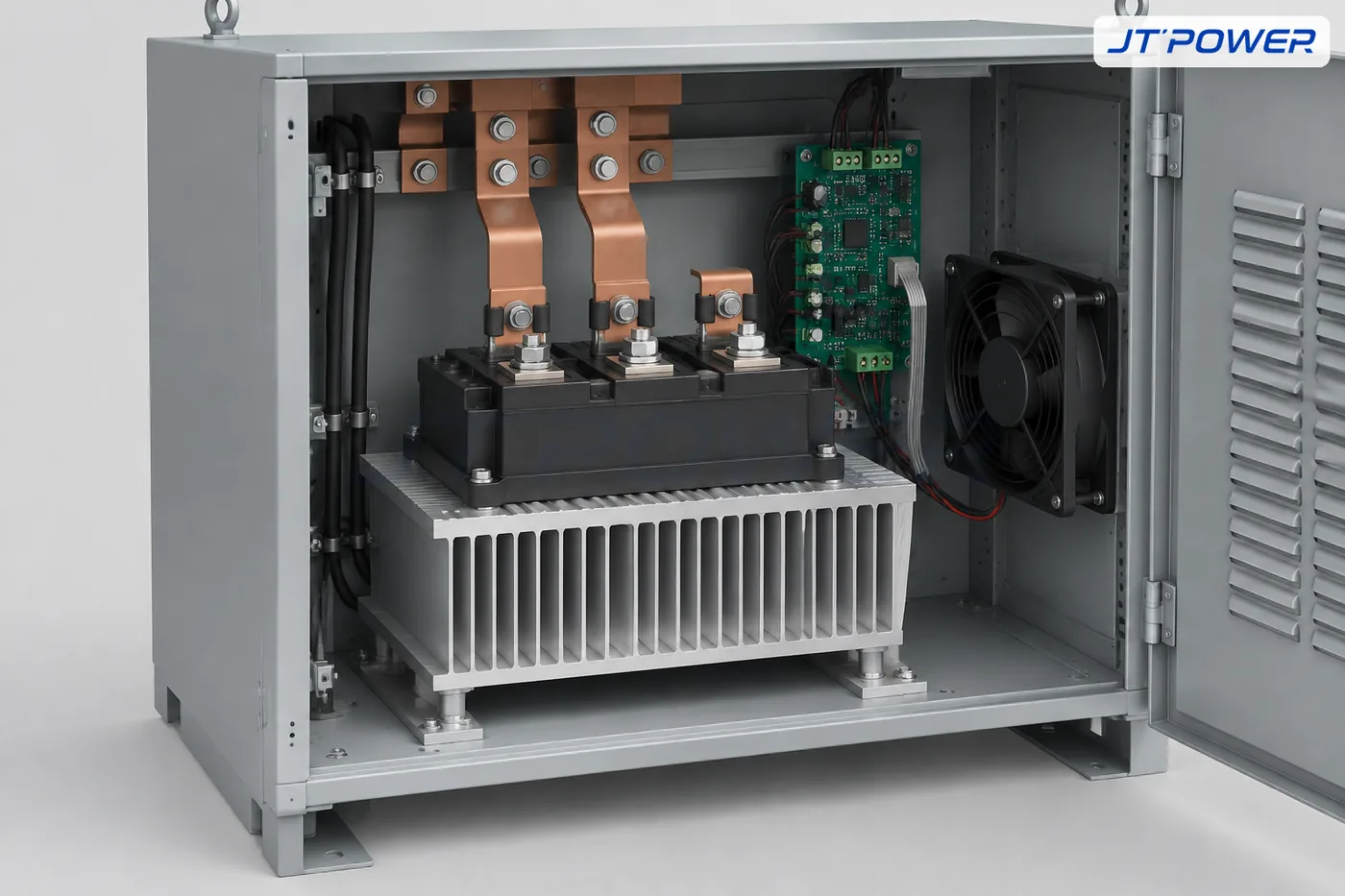

IGBT 模块是工业整流器开关电源的核心，绝大多数故障不是突发的电气击穿，而是热和机械损耗慢慢累积的结果。在 JT-POWER 高频整流电源中，功率级基于 IGBT 模块（例如英飞凌工业模块）设计，维护计划的作用就是让模块始终工作在安全范围内。本文按模块厂商的公开指导整理失效模式、早期检查和安全的更换流程，作为使用参考，不能替代具体模块的数据手册与整流器维修手册。
工业整流器里 IGBT 模块为什么会坏？
半导体厂商通常把 IGBT 失效分成电气、热和机械三类。电气类一般由驱动与保护电路处理；真正随使用时间累积的损耗来自温度循环和机械疲劳：
| 失效模式 | 常见原因 | 保护与检查做法 |
|---|---|---|
| 短路损坏 | 故障电流未在足够短时间内切断 | 快速保护（在模块短路耐受时间内）、低感母排布局 |
| 过热/热过载 | 散热不足、开关损耗大、散热器堵塞 | 结温保持在额定内；清洁散热器；用 NTC/温度传感器监控 |
| 键合线脱落/焊层疲劳 | 反复温度循环使内部连接膨胀收缩 | 控制温升摆幅；检查导热界面；磨损后更换模块 |
| 栅氧击穿 | 栅极电压超限或 ESD | 栅极钳位、ESD 防护、正确的门极驱动 |
| 闩锁/Miller 误开通 | 门极驱动不当、dV/dt 过高 | 关断负压、Miller 钳位、受控门极驱动 |
行业维修数据与半导体厂商资料都表明，热应力是最主要的磨损因素：键合线和焊层疲劳随温升摆幅累积，散热路径堵塞或性能下降会明显加速这一过程。

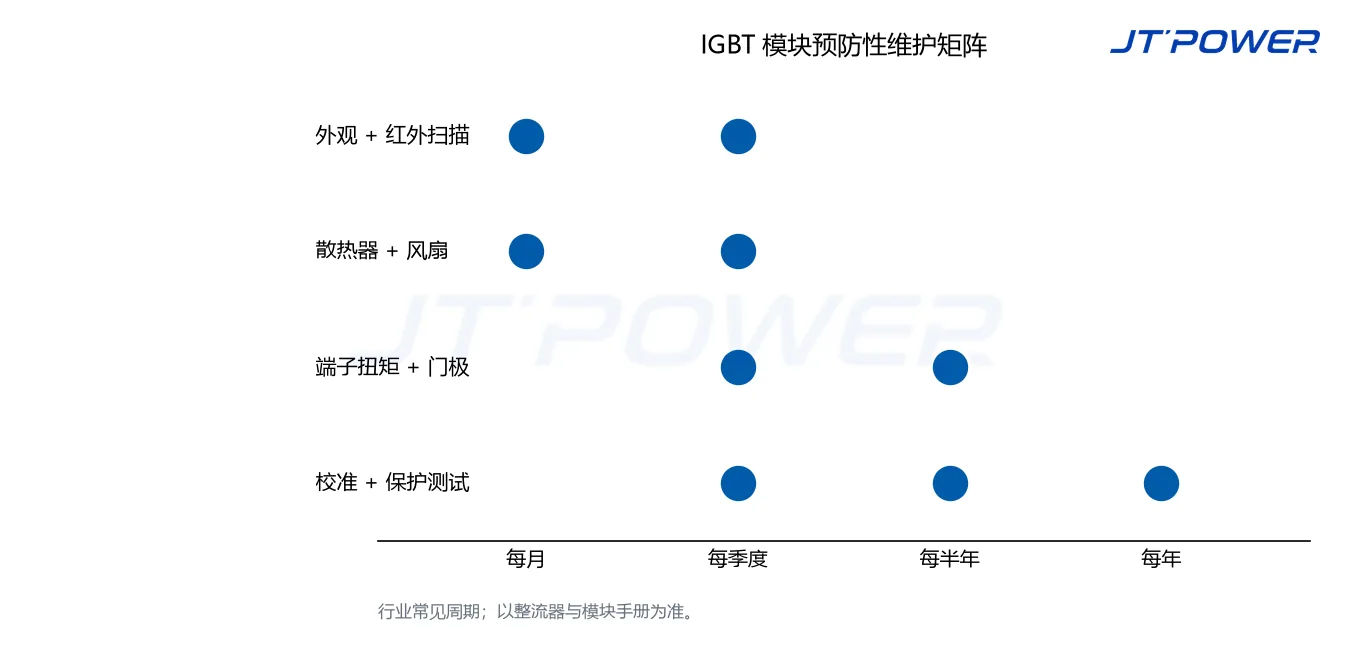

预防性维护计划应该包含什么？
实用的 IGBT 模块维护计划和整流器保养节奏一致，检查项与上述失效机制对应：
| 周期 | 检查内容 |
|---|---|
| 每月 | 外观检查积尘与损伤；柜体滤网；用红外热像仪扫模块外壳和散热器的异常热点 |
| 每季度 | 清洁散热器翅片和风道；检查冷却风扇运行状态与电流 |
| 每半年 | 按规范复紧功率端子扭矩；检查门极排线与连接 |
| 每年 | 输出校准；测试保护器件；整理维护台账 |
IGBT 出问题前有哪些早期征兆？
- 同样负载下模块外壳温度比平时高，尤其是模块或散热器上某一点明显比旁边热。
- 开关动作异常、熔断器烧断或输出不平衡，可能指向门极驱动通道问题，不一定是模块本身。
- 热阻呈上升趋势，表现为清洁和重新紧固后仍无法逆转的逐步升温。
- 报警或保护频繁触发；记录触发条件，因为间歇性故障通常和电气或控制相关。

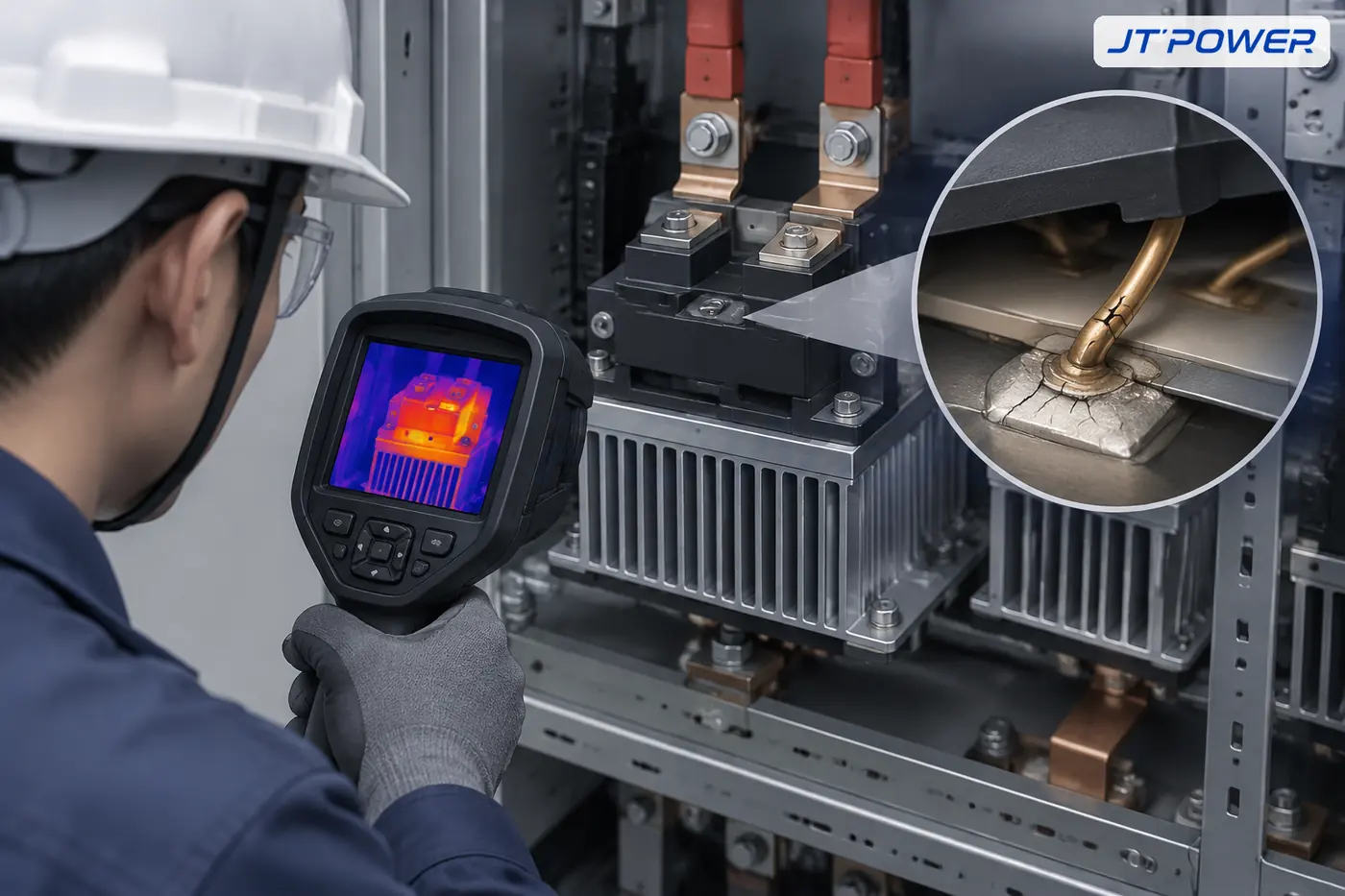

红外检查很有用，但热点只是结果不是根因。换硬件之前，先排查散热路径、负载和门极驱动。
IGBT 模块应该怎么更换？
按模块厂商应用笔记和整流器维修手册执行。行业通用流程如下：
- 断电并放电。 断开输入电源，等待直流母线电容放电，用万用表确认零电压。
- 记录接线。 拆前拍照或标记功率、缓冲与门极驱动连接。
- 清洁安装面。 清除旧导热硅脂，检查散热器平面度与清洁度，确认模块底板干净。
- 重新涂导热界面材料。 使用厂商推荐的材料与方式；薄而均匀既能避免干区，也能防止硅脂过多把模块“垫浮”。
- 分步十字交叉紧固到规定扭矩。 先按最终扭矩约三分之一预紧，再按数据手册数值完成对角拧紧。扭矩随封装而定，必须查对应模块数据手册。
- 上电前检查门极驱动。 损坏的 IGBT 常常同时损坏其驱动通道；用有故障的驱动给新模块上电会立刻再次击穿。
什么时候应该联系厂家或集成商？
如果同一个位置连续坏两次，或原因是控制故障、过压事件或布局问题，只换模块解决不了根本问题。JT-POWER 工程团队可以针对反复损坏模块的整流器核查驱动信号、母排布局、散热数据和保护设置。可查看定制工业直流整流系统产品页、已有水冷整流器冷却液温度文章，并通过联系我们提交故障日志和模块数据。
常见问题
IGBT 模块多久检查一次？
外观和红外检查可按月做；深度清洁、扭矩和门极检查适合按季度到半年安排。具体周期以整流器和模块手册为准。
IGBT 最常见的故障是什么？
热应力及其机械后果（焊层疲劳、键合线脱落）是主要磨损形式。保持散热路径清洁、导热界面正确是最重要的预防措施。
换 IGBT 模块前不查门极驱动行吗？
不行。烧毁的 IGBT 常连带损坏驱动通道，用故障驱动给新模块上电会立刻再坏。必须先检查门极驱动。
所有 IGBT 模块的安装扭矩都一样吗？
不一样。扭矩取决于封装、螺钉规格和导热界面，必须按具体模块数据手册的值，并分步对角拧紧。
