电镀整流器怎么校准：输出电压、电流与纹波核对

作者：Yinhao Liang　|　2026年9月10日

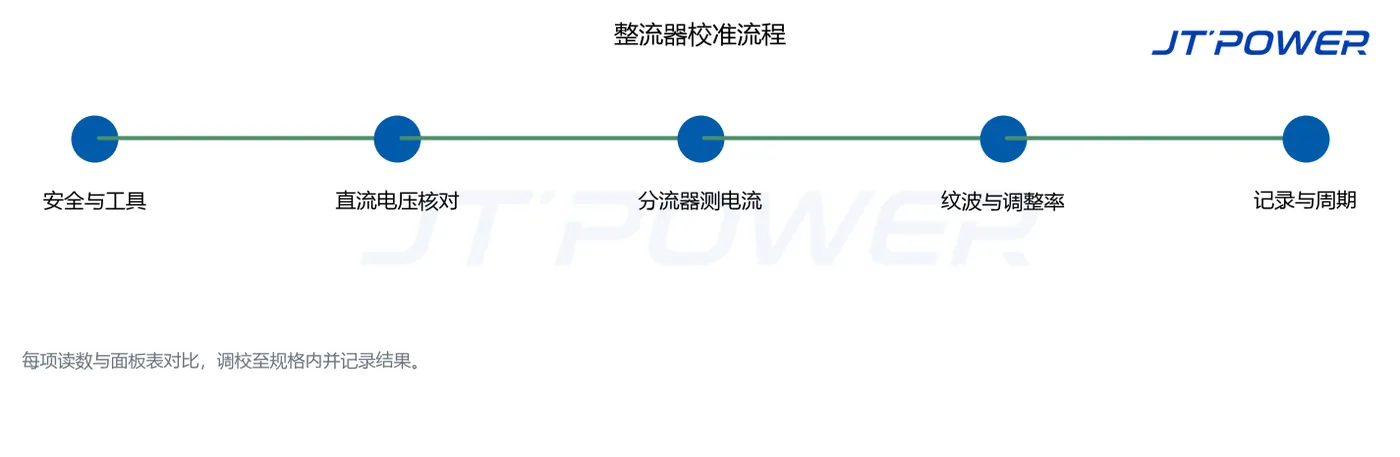

整流器校准要确认的是：面板显示的电压、电流和纹波，是否就是镀槽实际得到的数值。仪表会随温度、元器件老化和振动发生漂移，如果电流表显示 200 A 而实际输出只有 185 A，产线上所有电流密度计算都会悄悄偏离。本文按行业公开的校准做法，说明电镀和阳极氧化整流器的实用检查方法，并以经校准的仪表作为参考标准。

为什么校准对电镀和阳极氧化很重要？

电化学表面处理由电流密度控制，阳极氧化还取决于电压斜坡。如果整流器仪表不准，操作员设定的数值正确，但工艺实际收到的电流或电压是错的：

• 电流偏差改变镀层厚度。 实际电流偏低会减慢沉积、削弱性能；偏高则可能烧焦或粗糙。
• 电压偏差影响阳极氧化膜。 氧化膜生长跟随电压/电流曲线，电压表不准会造成膜厚偏薄或颜色不一致。
• 纹波损害镀层质量。 叠加在直流输出上的交流分量会扰动电流分布，造成粗糙、针孔和厚度不均。

校准能提供有记录、可溯源的信心，让面板读数与标准仪表一致，并在漂移变成废品或审计问题之前发现它。

需要哪些工具？

注意安全：需要时先上锁挂牌，接触端子前确认直流母线已放电，工具和手远离带电母排。

怎样核对直流输出电压？

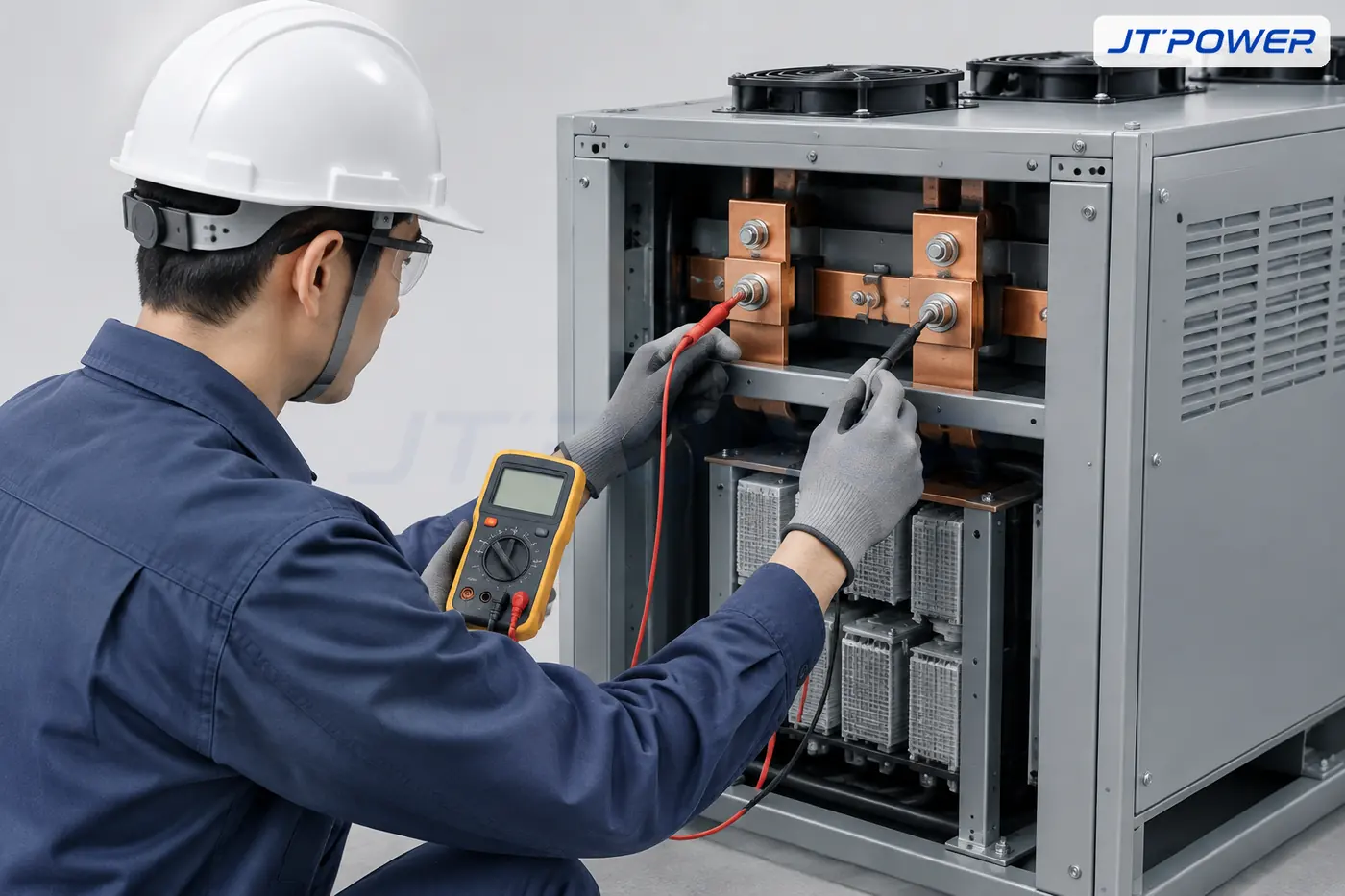

1. 将万用表置于直流电压档，直接跨接整流器正负输出端子。
2. 施加正常负载或让系统稳定在某一设定值。
3. 记录设定值、万用表实测值和面板显示值。
4. 在工作范围内取多个点对比，不要只测一个点。
5. 通过校准菜单或螺钉调整面板表，或在不允许调整时记录偏差。

行业做法通常把参考表与面板显示约 2% 以内的一致性作为可接受的日常工作阈值，但最终以整流器厂商规格和客户/审计要求为准。

怎样核对直流输出电流？

整流器电流表通常读取内部分流器的毫伏压降，而不是直接测电流。核对方法：

1. 在输出线路上串入已校准的精密直流分流器。
2. 用万用表测量分流器两端毫伏压降。
3. 按分流器额定值换算实际电流：电流 =（实测毫伏 ÷ 额定毫伏）× 额定安培。
4. 把计算电流与带载下的面板电流表对比，调整或记录差异。

大电流下要让分流器和母排达到热平衡再记录，因为电阻随温度变化；电缆截面、端子扭矩和接线耳位置也会影响读数。

怎样测量纹波？

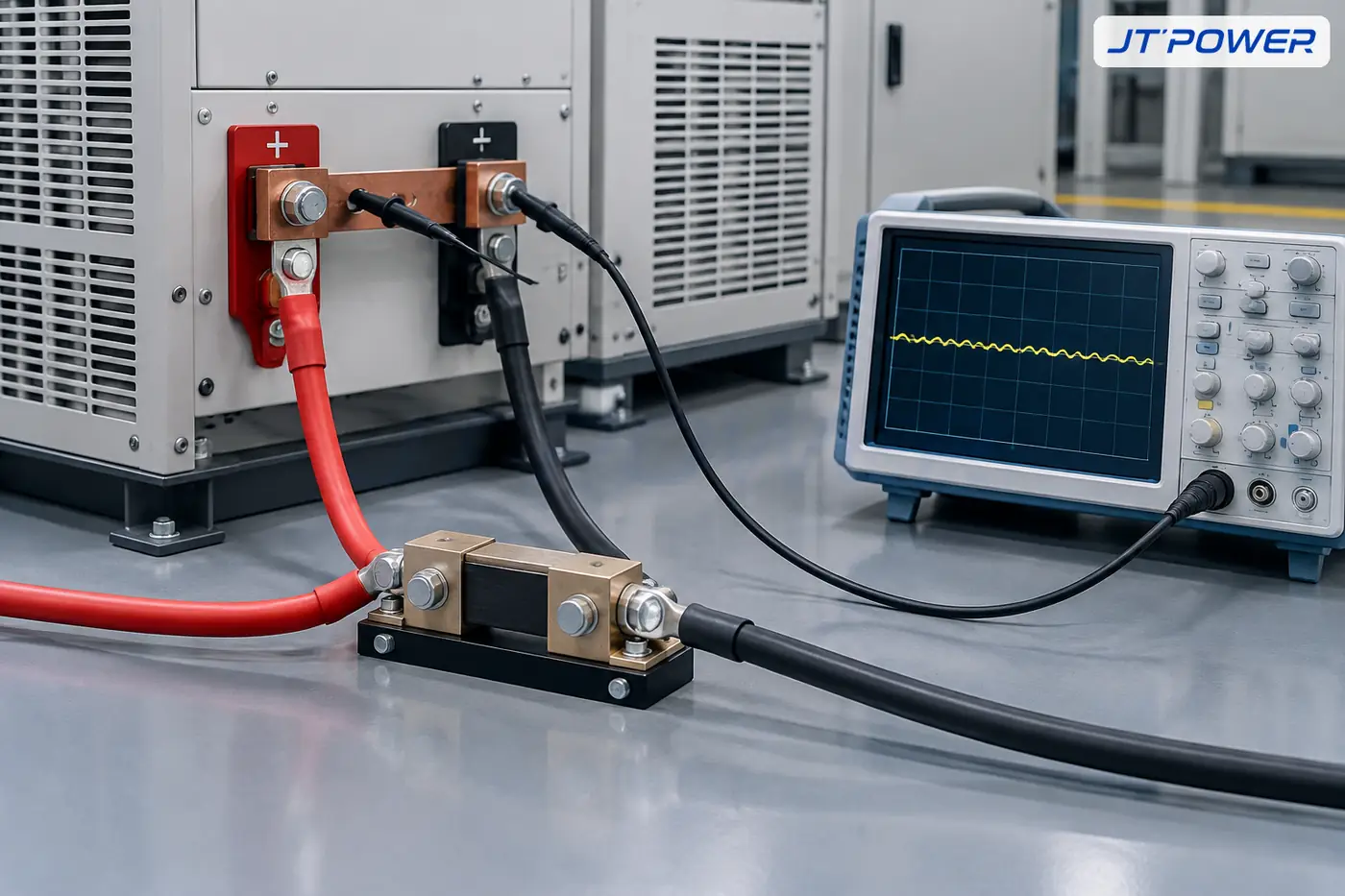

纹波是叠加在直流输出上的交流分量。用万用表交流真有效值档测量，或用示波器交流耦合测量：

1. 用短线跨接输出端子，避免拾取噪声。
2. 示波器加 20 MHz 带宽限制，防止高频噪声抬高读数。
3. 记录交流纹波有效值和直流输出电压。
4. 计算纹波百分比：纹波 % =（Vrms ÷ Vdc）× 100。

示例：5 V 直流输出带 21 mV 纹波，约为 0.42%。行业资料描述开关电源在额定负载下通常低于 1%，部分较老的 SCR 机型可能更高；可接受限值取决于应用。精密和航空件通常要求尽量低的纹波。

整流器多久校准一次？

周期取决于使用强度、工艺重要性和观察到的漂移。航空或精密电镀三班倒的整流器通常按年或半年校准；轻载备用机可以更长。保留历史记录：若漂移在增大就缩短周期；若多轮读数稳定，可适当延长。

什么时候应该找专业校准实验室？

内部检查能发现明显漂移，适合安排在两次定期服务之间；但具备资质的校准能提供可追溯性——一条可追溯到国家标准的完整链条、声明的不确定度，以及能通过 NADCAP AC7108 等化学处理审计的证书。如果工艺需要被审计，或内部无法把仪表调回规格，应选择 ISO/IEC 17025 认可、量程覆盖所需电压和电流范围的实验室。

JT-POWER 整流器按稳定低纹波直流输出设计。如果设备出现漂移、纹波偏高或校准不合格，我们的工程团队可以核查控制、功率级和保护设置。可查看定制工业直流整流系统产品页、已有整流器输出纹波抑制文章，并通过联系我们。

常见问题

电镀整流器多久校准一次？
连续精密电镀通常按年或半年校准；根据漂移历史和工艺重要程度调整周期。

能用钳形表校整流器电流吗？
钳形表方便，但大直流电流下已校准的串联分流器更准，因为它避免感应误差。核对应使用分流器。

纹波多少可以接受？
取决于工艺。开关电源在额定负载下通常被描述为低于 1% 纹波，部分较老 SCR 机型更高。以整流器规格和工艺要求为准。

一定要用有资质的实验室吗？
被审计的工艺（如航空 NADCAP）需要：要有可溯源、有记录的校准和不确定度声明。日常生产用内部检查配合定期服务，也能及早发现漂移。
