电化学除垢电源:循环水系统选型计算方法

作者:Yinhao Liang |

电化学除垢是为数不多的”电源围绕一个刻意形成的沉积物来设计”的水处理工况。在循环水系统里,反应器的任务是把水中的硬度离子主动析出到阴极上,再定期排掉;电流、电压和极性控制都是为了让这个过程按可控速率发生,并且能让沉积物重新脱落。本文讲清工艺在做什么、哪些电参数决定它,以及循环水系统的整流电源该怎么定容。

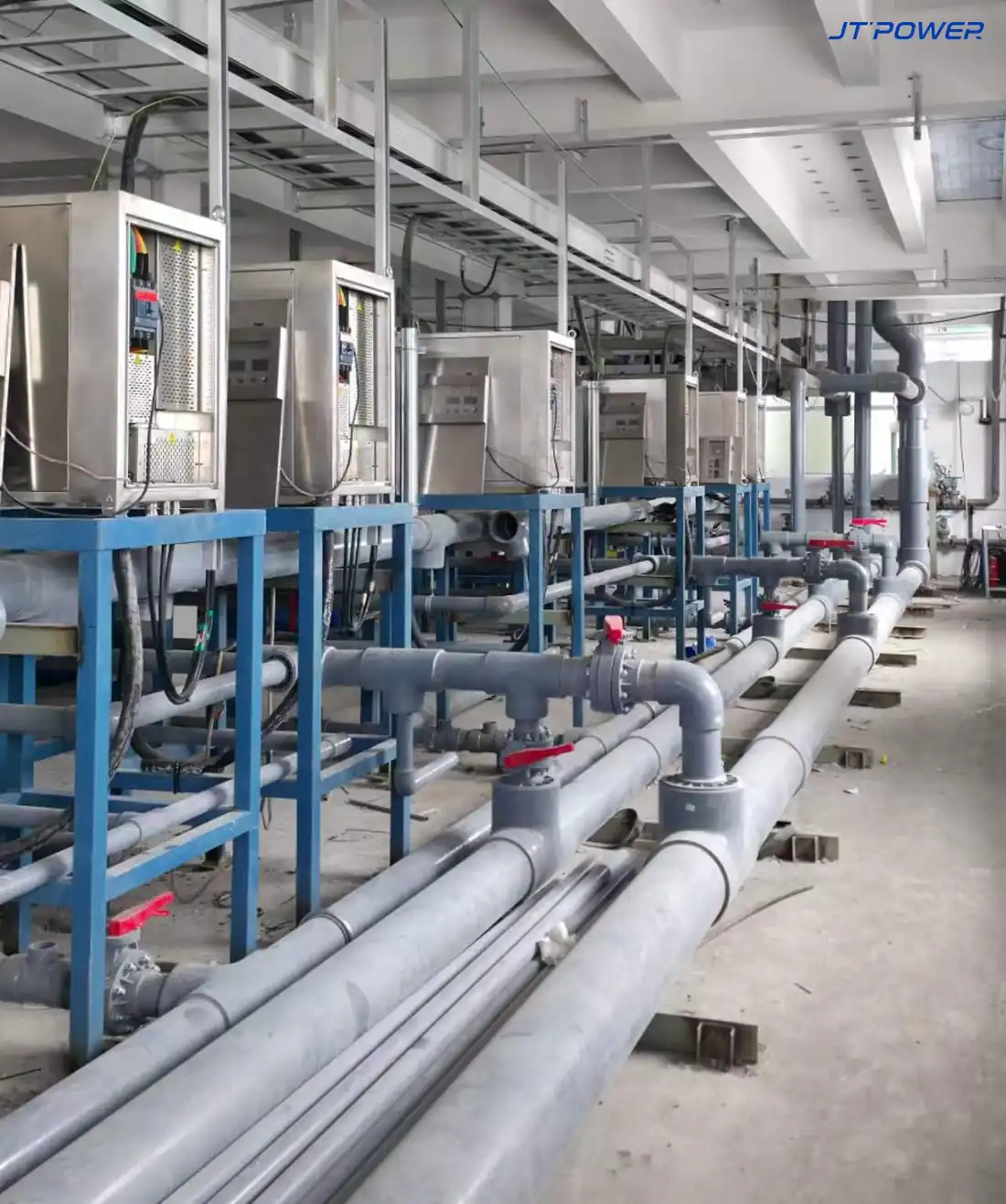

工业循环水系统现场照片
工业循环水系统现场实拍照片(由客户提供)。

这个工艺到底在做什么

在阴极上,水被还原并生成氢氧根:2H2O + 2e- → H2 + 2OH-。这个反应会抬高紧贴阴极的薄层 pH,在硬水中结果就是沉淀正好发生在水与电极接触的位置:碳酸钙与氢氧化镁析出并附着在阴极表面。阳极上发生相反的反应——2H2O → O2 + 4H+ + 4e-,如果水中含氯离子,还会伴随析氯副反应。

对从电镀行业过来的人来说,这里最关键的一点是:阴极结垢不是故障,而是产品。这条回路是靠”故意把硬度沉积到电极上”来把硬度从循环水中取走,而不是让它长在换热器表面。公开研究把电化学除垢列为循环冷却水结垢治理最有前景的路线之一,工程上通常与过滤、结晶耦合,让被去掉的硬度以固体形式离开系统,而不是再回到水里。

它是旁流处理,这决定了定容方式

因为工艺只处理”经过反应器的那部分水”,通常按旁流方式安装:把循环流量的一部分引出,通过除垢撬块处理、过滤后返回系统。结垢倾向用标准指数跟踪——朗格利尔饱和指数(LSI)与雷兹纳稳定指数(RSI)——而不是只盯着电极看。对电源来说,这意味着电流不大但要长时间不间断:负载是连续工作制,效果体现在整个循环回路的化学指标上,而不是单次通过反应器的处理量。

第一步:用极板面积与电流密度算出电流

电流密度是起决定作用的电参数。公开的电化学软化研究覆盖约 5-320 A/m² 的区间,并指出氢氧根的生成速率——也就是软化性能——由电流密度决定。一项实验室规模的极性反转除垢研究采用 8 mA/cm²(即 80 A/m²)作为工作点。

有了这个数,电流的算法和其他任何电解槽一样:

I = j × A

计算示例:按 80 A/m²,阴极总面积 12.5 m² 的反应器需要 1000 A。这也解释了为什么这类应用正好落在 1000A 档,而不是加药或精处理那种小电流水处理设备。

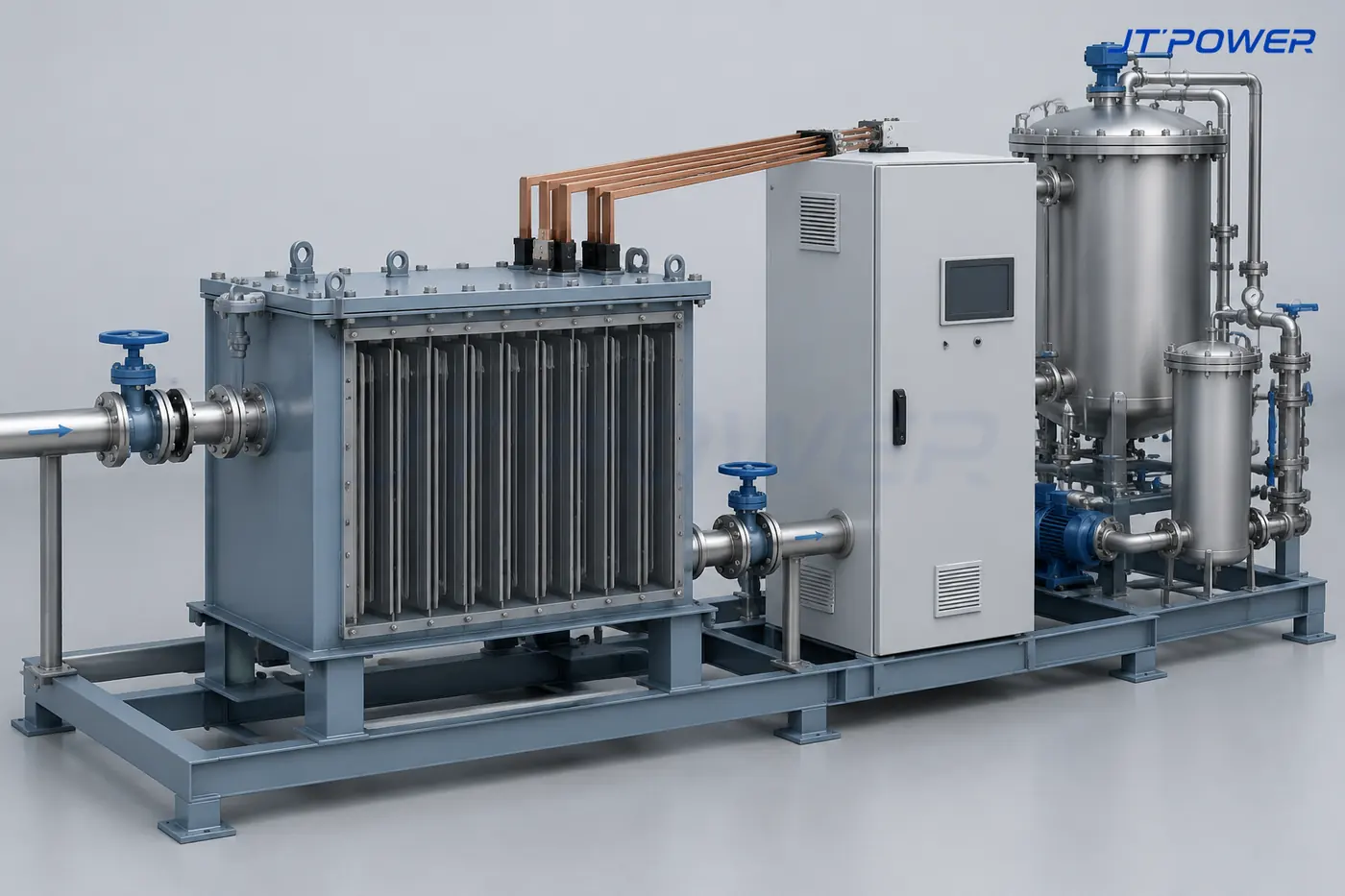

撬装式电化学除垢反应器、极板组与整流电源柜的 3D 模型示意图
电化学除垢撬块与其整流电源的 3D 模型示意图;不是特定交付设备。

第二步:按电解槽定电压档,而不是凭习惯选

电压要同时覆盖电解槽自身的电化学需求和回路损耗。水的分解电压只有几伏,但实际工作电压会被电极过电位、极间水的电阻,以及从整流器到电极组的母排与接触压降一起抬高。随着结垢增厚,电阻还会持续上升,因此必须预留电压余量,才能在下一次极性反转之前一直维持设定电流。

构成 对所选直流电压的影响
水反应的分解电压 决定下限,量级为几伏
阴阳极过电位 抬高工作电压,且与电极材料有关——公开研究中出现过钛亚氧化物与网式阴极
水的电导率与极间距 低电导率、大极距会显著抬高达到同样电流所需的电压
母排与接触电阻 直接叠加,应当实测而不是估算
两次反转之间的垢层增长 使回路电阻在周期内上升,电压档必须覆盖这段漂移
含氯水中的析氯副反应 改变阳极行为与气体处理,但不改变电流计算

把上述各项加在典型旁流反应器上,结果落在 24-36V 直流区间。选 12V 会太贴近电解槽自身需求、没有留给垢层和母排压降的余量;选几百伏则完全跑偏——这是一个低压大电流负载。

第三步:极性反转与工作制本身就是规格的一部分

沉积的垢必须被清除,标准做法是周期性反转极性,让原阴极变成阳极,垢层随之脱落并被过滤环节带走。公开的极性反转研究中,反转周期为 420 分钟(约每 7 小时一次),并且阴阳极采用同种材料,正是为了让两侧角色可以互换。

这对整流电源意味着三件事:它必须是可换向机型,而不是固定极性;换向要在设定周期内干净、可重复地完成,因为反转时序本身属于工艺配方;同时要按连续工作制额定,因为除垢撬块通常与冷却系统同步运行。冷却与柜体防护则要适应水处理现场——潮湿、溅水,以及含氯条件下的腐蚀。

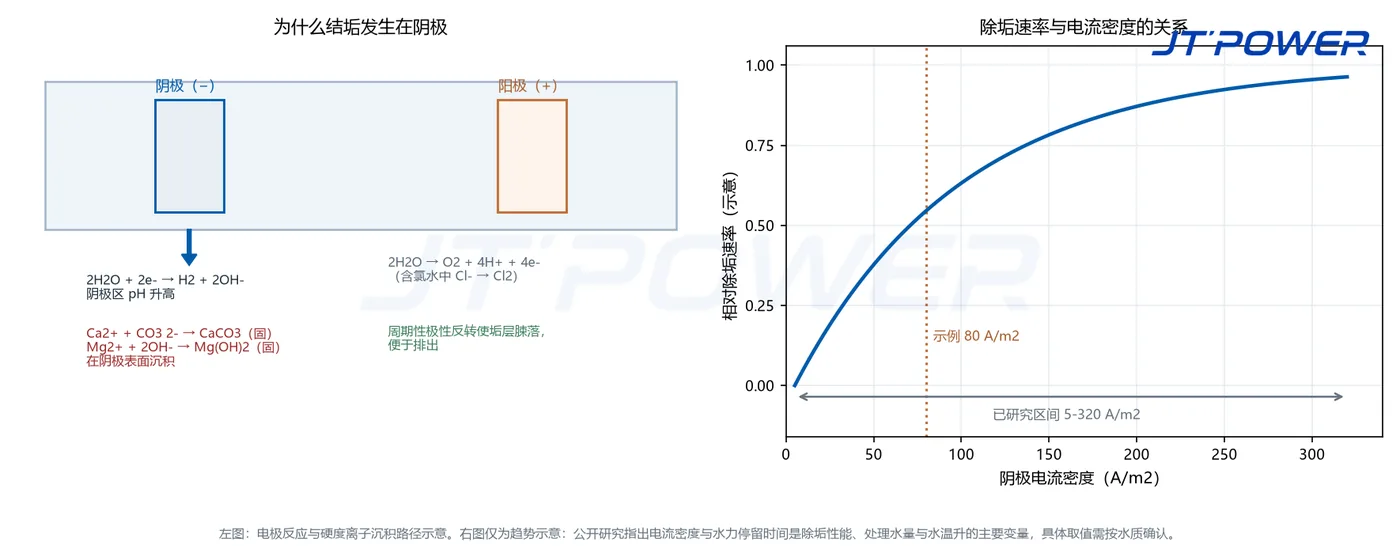

电化学除垢阴阳极反应与结垢机理示意图,以及除垢速率与电流密度关系曲线
电极反应与结垢路径示意图,以及除垢速率随电流密度变化的示意趋势;具体取值需按实际水质确认。

规格书里应该写什么

水侧输入 对应的电源要求
阴极面积与目标电流密度 额定直流电流
槽电压、极距、水电导率、母排压降 额定直流电压,并预留垢层增长余量
反转周期与反转时序 可换向输出,极性时序可编程,每次反转带受控爬坡
循环回路运行小时数 连续工作制额定与对应冷却配置
水质与氯离子含量 材料与柜体防护等级,以及析氯副反应的允许量
回路监测要求 电流、电压与极性记录和报警,便于把电参数漂移与水质指数对照

常见的定容错误

  • 按流量而不是按极板面积算电流。 电流由实际安装的极板面积决定;流量与水力停留时间随后决定这份电流每小时能处理多少水。
  • 忽略停留时间的限制。 公开研究把电流密度与水力停留时间放在一起考虑:接触时间太短,付了钱的电流用不上;停留时间太长,则表现为水温升高。
  • 没有给垢层留电压余量。 结垢是工艺的一部分,因此两次反转之间电阻必然上升;只按”干净槽体”的电压选型,运行中途就会顶到电压上限。
  • 把极性反转当成附加功能。 反转是工艺自我更新的方式,电源必须把它作为例行的定时动作来支持,而不是偶尔手动切换一次。

JT-POWER 整流电源如何匹配

JT-POWER 提供电化学除垢及相关水处理工况所用的 1000A/36V 级直流电源:连续工作制额定,低压大电流,输出可换向,电流与电压曲线可编程,并带电流、电压与报警记录,便于旁流撬块运行。由于电气定容取决于极板面积与水质而不是固定目录,我们是按你提供的极板布置、极距、目标电流密度与反转周期来定容。可查看电化学除垢电源产品页、电凝聚与电-芬顿选型对比和电渗析极性反转等相邻水处理工况,或通过联系我们提供循环水系统参数。

常见问题

电化学除垢的电流怎么算?
电流等于电流密度乘以实际安装的阴极面积。公开的电化学软化研究覆盖约 5-320 A/m²,极性反转研究中采用 80 A/m² 作为工作点;按 80 A/m²,12.5 m² 阴极需要 1000 A。

为什么除垢要用可调直流电源而不是固定电压源?
因为起控制作用的是电流密度,而且随着结垢增厚,电解槽电阻会持续上升。电源必须在电阻漂移时保持设定电流,并按计划反转极性把沉积物释放出来。

电化学除垢反应器需要多高电压?
工作电压由分解电压、阴阳极过电位、极间水的电阻,以及母排与接触压降构成,并要为垢层增长留余量。对典型旁流反应器,结果落在 24-36V 直流区间。

极性多久反转一次?
这是工艺参数而不是电气便利性。公开的极性反转除垢研究采用 420 分钟的反转周期,因此数小时一次是现实取值;具体数值取决于该水质结垢的速度。
